Ремонт мультиметра VC9804A

Рекомендованные сообщения

Гость angelv

есть в пользовании данный мультиметр и не так давно заметил, что при измерении постоянки 20V показания плавают.

можно восстановить? где и что искать?

или без вариантов?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самое распространённое в этом случае: когда то, на этом пределе "ткнули" в более высоковольтную цепь , защитный стабилитрон (как правило есть перед чипом) выдержал, а один из резисторов в цепи этого предела - "подоборвался" и теперь "плавает". Найти методом "прозвонки" практически невозможно, только заменой...

А может просто промыть и смазать переключатель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может и мне что посоветуете,но проблема другая,сопротивления меряет,а вот с напяжением беда,при подключении к источнику напряжения показывает еденицу,ещё заметил что когда щупы держу в руке то напряжение,вернее цифры на мультиметре бегут вверх,если после этого замерять напряжение сразу показывает единицу "1"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если сопротивление измеряет правильно, то чип скорее всего "жив". Смотрите "обвязку", где то "оборвался" резистор или пробился стабилитрон, но без схемы это трудновато. Единственное что могу сказать, резисторы идущие к ламелям переключателя пределов измерения напряжения, как правило имеют градацию "в порядок", например: 33кОм.-3,3кОм.-330Ом. и т..д.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть несколько разновидностей VC9804A, но внутри, думаю, более-менее одинаково.




Схемка. На ваш прибор похоже?


Схема в большом разрешении: VC9804A-schema.7z

Русский мануал: VC9804A-manual-RUS.7z





Если да, то прослеживайте цепи от гнёзд щупов до чипа и проверяйте/меняйте всё подряд.

Удачного ремонта!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

R10-R12 проверяй и транзистор который по схеме к СОМ идёт.

Изменено пользователем alx25v

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

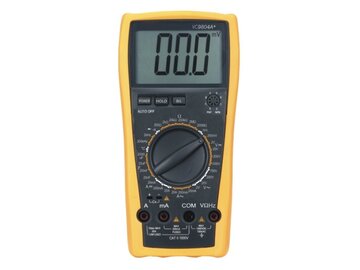

у меня мультиметр как на первой картинке.

со схемой небольшие расхождения

R10 - 900 кОм

R11 - 90 кОм

R12 - 9 кОм

заменил все три.

результат положительный: "плавать" перестал.



Всем спасибо!

Изменено пользователем angelv

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, отлично! С победой! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

кстати.. из-за-то го что у меня резисторы были только с отклонением в 5% показания немного расходятся... не очень критично.. но..

может есть у кого возможность выслать почтой России резисторы с отклонением в 1%

у братьев китайцев нашел, но там надо брать минимально 50 штук одного вида по 70 копеек.. куда мне 49 штук?? т.е. 147 штук.. с таким показателем вообще редко куда потребуется..

услуги почты заказным письмом 35 рэ готов оплатить..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Серёг, это тема для раздела хотелок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость angelv

ох уж эти Китайцы.

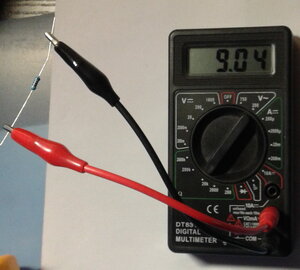

заказывал: 9К1 +1%
