Микросхема усилитель LM4700TF

Рекомендованные сообщения

Гость Pinguin

Здравствуйте, искал темы про LM4700TF вообще не чего не нашёл, что тут что в гугле, не печатных плат не схем мостового включения, может кто подсказать на счёт этой микры что?

Или может есть аналоги с такой же распиновкой выводов?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Леонид, привет!

У вас Гугель поломался просто. Несите Гуголь мастерам или выкидывайте. Со сломаным Гуглём ваще трудно бороздить просторы. :smile:

У меня находятся тысячи ссылок.

Вот полный даташит LM4700: =https://www.ti.com/lit/ds/symlink/lm4700.pdf

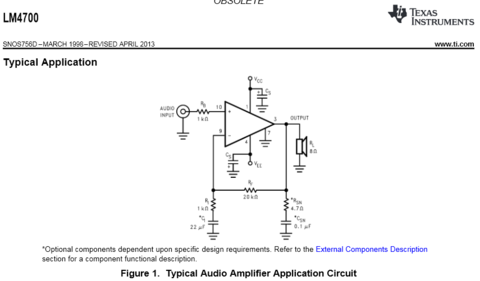

Вот типичное включение LM4700 из даташита:

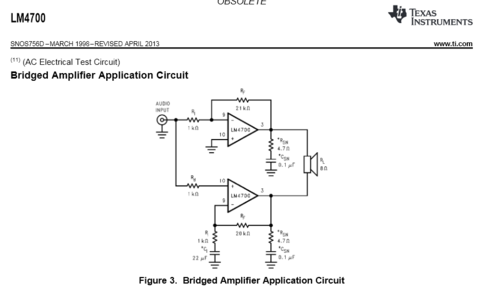

Вот бриджевое включение LM4700 (и нафига оно вам...) из даташита:




LM4700 - ни чем не примечательный чип. Суффикс "TF" говорит нам о залитом в пластик корпусе.

Аналоги с похожей распиновкой ищите на сайте Тексасов.



Нету печатки говорите? Но эт не беда, печатку из 4 деталек можно и самому нарисовать.

Удачи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Микросхема LM4700 фирмы National Semiconductor входит в линейку продукции Overture®, предназначенной для применения в малогабаритных стереосистемах домашних аудиокомплексов, телевизионных приемниках, многоканальных системах звуковоспроизведения и т. п.



Леонид, в статье на портале Простые инженерные расчеты в MS Excel с примерами. Пример расчета УМЗЧ на микросхеме LM4780 есть образец, опираясь на который можно выполнить проектирование для LM4700.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Есть справочник, называется "3500 микросхем усилителей мощности низкой частоты и их аналоги". Содержит схемы включения, параметры микросхем. Выложить не могу, весит много. Но могу если надо скинуть на почту.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да чего вы как дети. "Весит много, весит много." :smile:

Положите на Яндекс.Диск или в другое нормальное хранилище, а сюда положите ссылку. Делов то.



Стас, а ещё правильнее - просто посмотрите аналоги и напишите их названия сюда.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Справочник 3500 МС УНЧ и их аналоги (СПРАВОЧНИК)(2005г) выложил в облако mail.ru

_https://cloud.mail.ru/public/3gMT/xFXQrRKpH

В догонку 2я книжка

_https://cloud.mail.ru/public/GSjp/rQCkE9SkA

и 3я

_https://cloud.mail.ru/public/BNKZ/sAwjoiVrV

3 книжка это по сути переведенные даташиты на популярные микросхемы УНЧ

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

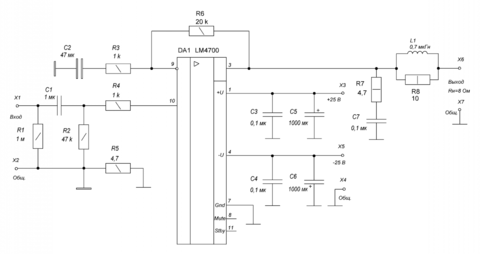

Привожу рассчитанную по методике, указанной в посте #3 схему усилителя мощности звуковой частоты на LM4700 (рис.).



Характеристики:

Максимальная выходная мощность 25 Вт;

Сопротивление нагрузки 8 Ом;

Чувствительность с входа 1 В;

Входное сопротивление 47 кОм;

Полоса пропускания по уровню ±0,2 дБ 20 Гц…20 кГц.



Напряжение питания можно увеличить до ±28 В, при этом максимальная выходная мощность составит 33,5 Вт (Кг=1%), а чувствительность с входа 1,1 В.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Pinguin

Спасибо всем большое!Очень хороший форум у вас и люди отзывчивые!



Леонид, привет!

У вас Гугель поломался просто. Несите Гуголь мастерам или выкидывайте. Со сломаным Гуглём ваще трудно бороздить просторы. :smile:

У меня находятся тысячи ссылок.

Вот полный даташит LM4700: =https://www.ti.com/lit/ds/symlink/lm4700.pdf



Вот типичное включение LM4700 из даташита:




Вот бриджевое включение LM4700 (и нафига оно вам...) из даташита:




LM4700 - ни чем не примечательный чип. Суффикс "TF" говорит нам о залитом в пластик корпусе.

Аналоги с похожей распиновкой ищите на сайте Тексасов.



Нету печатки говорите? Но эт не беда, печатку из 4 деталек можно и самому нарисовать.

Удачи!



Да просто,валяются две штуки таких микрух без дела вот и решил применить,да вы правы печатку и сам намалюю.А так просто ради интереса сделать )



Справочник 3500 МС УНЧ и их аналоги (СПРАВОЧНИК)(2005г) выложил в облако mail.ru

_https://cloud.mail.ru/public/3gMT/xFXQrRKpH

В догонку 2я книжка

_https://cloud.mail.ru/public/GSjp/rQCkE9SkA

и 3я

_https://cloud.mail.ru/public/BNKZ/sAwjoiVrV

3 книжка это по сути переведенные даташиты на популярные микросхемы УНЧ



Спасибо огромное,за такие замечательные справочники!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Справочник 3500 МС УНЧ и их аналоги (СПРАВОЧНИК)(2005г) выложил в облако mail.ru ...
Александр, спасибо! :smile: :dead:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... можно выполнить проектирование для LM4700 ...

Только если из соображений познавательного характера. Все результаты прикладных "исследований" есть в "даташите". :smile:

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юрий, а для чего еще? Для радиолюбителя опыт - самый ценный багаж.

Excel как раз учит легко проверять самые разнообразные варианты построения схем, сверять полученные результаты с даташитами...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Владимир, абсолютно согласен.

Печально, что иногда (на сегодняшний день, часто) молодые люди прекрасно владеющие Excel-ем, абсолютно не представляют физику процессов, бывает, что даже закон Ома толком не знают - все расчёты "делает Excel", а ведь этот закон для радиолюбителя, как "родной язык" - "на нём думают..." Вы наверняка всё это наблюдаете.

Извиняюсь за брюзжание...
