Посоветуйте схему гибрида на полевых транзисторах 2SK1058/2SJ162


Рекомендуемые сообщения

Привожу принципиальную схему усилителя мощности. Подробности в списке литературы из поста #2.



Блок питания для усилителя мощности.



Ссылка на комментарий
Поделиться на другие сайты

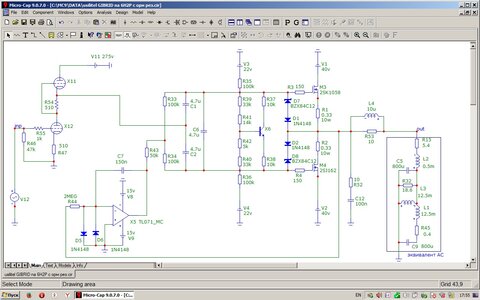

вот схемка разработанная, в микрокапе работает четко.

качество изображения не очень, если плохо видно - переделаю


только друг свои полевики забил в программу, домой приду - впишу свои и протестю



Привожу принципиальную схему усилителя мощности. Подробности в списке литературы из поста #2.

схема интересная, уверен звучит классно - но дороговато обойдется, финансы поджимают. У нас просто все гораздо дороже чем у вас :smile: , но надеюсь это не на долго! Изменено пользователем Гость
Ссылка на комментарий
Поделиться на другие сайты

Странно, что "микрокап этого не заметил": "Лафтин Уайт" (выход с катодного резистора 36кОм.) в качестве драйвера для "мосфетов" - слабоват, ввиду малой нагрузочной способности. Чтобы "прокачать" значительную входную емкость "мосфетов" нужен СРПП или в крайнем случае "токовый" катодный повторитель. СРПП специально разрабатывались для "раскачки" ламп с большой входной ёмкостью.

в посте №20 не моя схема,друга. Я ему тоже говорил, что нужен српп. Он мне ответил, что српп на микрокапе дает больше искажений, я с ним не согласился и нарисовал свою схему :idea:



Пока "печатал", пришло сообщение #21. Вот это другое дело...

Не забудьте совет Сергея: вместо D1, D2 - стабилитроны и резисторы 10кОм. "затвор-исток".

а что дает резистор 10кОм , объясните по незнанию :smile:
Ссылка на комментарий
Поделиться на другие сайты

прошу прощения - НЕВНИМАТЕЛЬНОСТЬ :smile:



И запчасти необходимые уже заказал.

А радиатор нашел на шахте с умершего пускателя"плавный пуск", на нем стояло три мощнейших силовых тиристора на 2000А, размер 500х150х40

Ссылка на комментарий
Поделиться на другие сайты

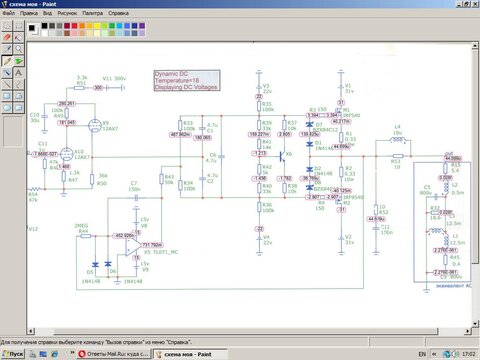

Сегодня в магазине радиодеталей мне сообщили о том, что 2sk1058 осталось 1шт. Поэтому было решено взять другие полевики, а именно irfp240/9240. И сразу с микрокап: схема с напряжениями, АЧХ и параметры уся. Получилось на нагрузку 8 Ом максимальный неискаженный сигнал 42,6В = 113,4Вт

post-25462-0-14264400-1456947899_thumb.jpgpost-25462-0-57637300-1456947874_thumb.jpgpost-25462-0-35402300-1456947844_thumb.jpg

R35 - установка "0", переменный, просто в микрокап нет обозначения переменника. Схему потестил, все же без переменника здесь не обойтись. R41R42 - тоже переменный, это установка тока. Ток выставлен по схеме 0,33А, режим АВ

Изменено пользователем Гость
Ссылка на комментарий
Поделиться на другие сайты

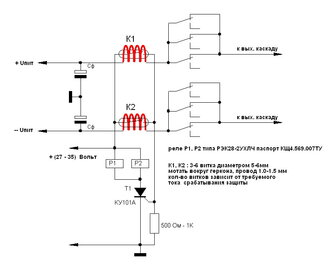

Собирал подобную схему лет 8 назад Ватт на 30. До сих пор работает, правда сейчас редко слушаю - устраивает ламповик на 2х12 Ватт. На месте последней лампы лучше использовать типа 6Н30П или 6Н6П - по мощнее будут. И еще, в таких схемах особое внимание следует обратить на тип/качество переходных конденсаторов С1, С2! Сильно влияют на звук. А вообще, многие советуют вместо этих конденсаторов использовать разделительный трансформатор. Говорят звук намного улучшается, но сам пока не пробовал, хотя руки тянутся... А для защиты рекомендую проверенную мною лет 30 назад схему. Ставил ее в мощных (150 Вт на канал) усилителях на КТ818ГМ - КТ819ГМ. Выход можно было коротить хоть отверткой! Правда после срабатывания приходилось перевключать усилитель. Но тогда, при дефиците и дороговизне выходных транзисторов это себя оправдывало!


Изменено пользователем mtihonov
Ссылка на комментарий
Поделиться на другие сайты

все это и без пояснений ясно, защита будет по схеме с проекта https://datagor.ru/am...y-usilitel.html, без обид, для этой схемы самая надежная :smile:

Ссылка на комментарий
Поделиться на другие сайты

Николай, там защита АС, а тут защита самого усилителя. и то и другое не повредит, хотя защита АС конечно важнее.

Ссылка на комментарий
Поделиться на другие сайты

Поскольку срабатывание защиты дело экстраординарное и по идее должно срабатывать редко, то и выгорание контактов от дуги при размыкании должо наступать не скоро. Хотя замечание правильное, посему и были выбраны реле с достаточно мощными контактами и защита настраивалась на срабатывание при токе 7-8 А. Защита колонок дело конечно хорошее. Но от чего они могут сгореть? Если на колонки мощностью 10 Ватт подать 200 Ватт звуковой мощности, то они естессственно сгорят. Но такое почти невозможно! Ведь всегда же рассчитываешь какие колонки к какому усилителю подключать. Значит защищать колонки надо от попадания на них большого постоянного напряжения! Когда на колонки может попасть большое постоянное напряжение? Только если подключить их непосредственно к блоку питания :smile: или при пробое транзистора в одном из плеч двухтактного усилителя. А от этого (выхода из строя одного или обоих выходных транзисторов) и должно защищать устройство примененное мною. Так что какое средство защиты (и защитычего) применять вопрос еще тот... Схемы усилителей, в которых возникает бросок тока через нагрузку при включении я есстественно не рассматриваю :dead:

Изменено пользователем mtihonov
