Выключатель по освещенности на 12в. для домашнего "ночника".

Рекомендованные сообщения

Гость smor

Доброго!



На просторах пока не обнаружил готовых продуктов под 12 вольт постоянки. На 220 вольт полно.

А задача включать ночное освещение/подсветку когда становиться темно в помещении.

Ночник - светодиодная лента + БП на 12В. Мощность светильника 15 ватт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не знаю как Вы искали, и интернете схем полно, от простых примитивных, до использования микроконтроллеров.

_https://electe.blogspot.ru/2012/12/blog-post.html

Вообще Google'ится датчик освещенности своими руками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

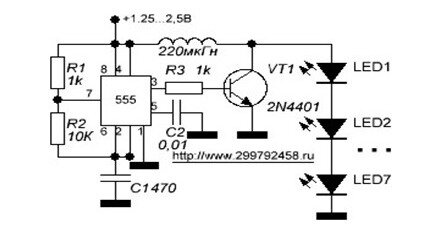

Светодиодный драйвер на ИС 555



Этот светодиодный драйвер позволяет подключить до 7-и светодиодов. Питание драйвера осуществляется от аккумуляторных батарей АА NiMH. При напряжении питания 1,25В выходное напряжение драйвера будет 23В. В драйвере используется таймер 555 который работает как генератор частоты 220кГц. Драйвер может работать до 190 часов на одном аккумуляторе 1,25В 2000мАч.



Если нужно то на 555 сделать "ШИМ" куча схем по Google.


Изменено пользователем Ubiks

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тут немного не про драйвер светодиодов, а про включатель света в ночное время. У меня на подобие дома стоит, правда работает на датчике движения sr501 hc-sr501. Устройство практически законченное, можно использовать отдельно, а можно и МК подключить и настроить как угодно. Ленту включаю не реле, а полевым транзистором. Блок питания импульсный на 12В включен постоянно в сеть.

А вообще автора ждем, пусть поподробней расскажет что он хочет и что у него не получается :smile:

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smor

БП на 12в постоянно в сеть подключен?

Да.

Не знаю как Вы искали, и интернете схем полно, от простых примитивных, до использования микроконтроллеров.

_https://electe.blogspot.ru/2012/12/blog-post.html

Вообще Google'ится датчик освещенности своими руками.

Схем-то много, но нужен простейшее решение. Приоритет готовым изделиям.

С драйверами и контролерами я на большое "Вы".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smor

Тут немного не про драйвер светодиодов, а про включатель света в ночное время.

В точку. Есть лента не более 10 ватт суммарно. Есть БП.

Так вот нужно выключать когда светло в комнате и включать когда темно.



Из готовых датчиков нашел только уличный на 220. Не уверен, что можно использовать в 12в.



Кстати, чем реле хуже? Контакты обгорать будут?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, у вас БП на 220В и датчик на 220В. В чём проблема? Зачем вам что-то другое?

Прикрутите намертво ленту к БП и коммутируйте контактами реле датчика переменку на ваш БП.



Не верю, что такое вам не приходило в голову.

Тогда понятнее опишите задачу. Почему отказались от самого простого правильного и логичного решения?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smor



Не 220, а 12в на выходе. и лента на 12 вольт.

Вот и спрашиваю, какие есть идеи.



PS

Чего сразу на Вы?

Вроде на Ты были. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

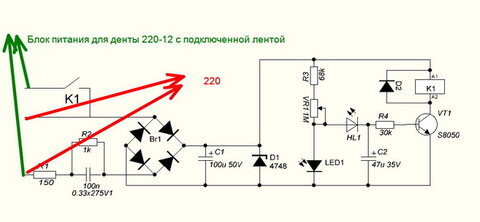

Смотрите, вот схема обычного датчика освещенности. У него 3 вывода. к 2м цепляется питание 220, третий на лампу. Вам предлагают вместо лампы использовать блок питания для ленты, а саму ленту намертво закрепить к клеммам к блока питания. Т.е. когда темно, то реле включит блок питания и лента будет светится.



З.Ы.

В схемке опечатка, R2=1M

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сергей, ещё раз: присоедините вашу ленту к БП, а коммутируйте питание по "высокой" стороне, т.е. отключайте БП от 220 В.



Мы как были на ты, так и есть. Откуда я знаю, что ты это ты? У тебя регистрация около месяца всего.

:smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость smor

Теперь понял мысль!)



Но у меня многоканальный БП. Одну линию я хочу на подсветку рабочего стола через выключатель, одну на подсветку фоновую потолка, а третью для ночной подсветки.

Поэтому и ломаю голову с 12 вольтовым фото-выключателем.



И пока что, по всей видимости это реле с ключом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
