ЛБП 200Вт на силовом трансе

[Гость remontsofta]

Александр, спасибо, про такой вариант не подумал.

Стас, с даташитами нормально все у меня. Я в курсе, что они существуют) Только вот на заборах тоже разное пишут... фактически много комментов встречал, что тяжело снимать даже 100Вт с одного корпуса. Задал конкретный вопрос, называется.

[TANk]

Еще бы ЛАТР найти/купить/добыть тем же способом, что и трансформатор.

Например такой из современных или любой старый лишь бы рабочий





На выход ЛАТРа подключаем наш трансформатор и проблема с радиатором и транзисторами на выходе выпрямителя станет совершенно неуместной.

Можно будет легко получить любое двуполярное напряжение от нуля до 45 вольт на выходе.

Изменено 27 Января, 2016 в 12:48 пользователем tank

[Гость remontsofta]

Есть такой))) занят только))) Да и некомпактный получится блок питания

[TANk]

... Да и некомпактный получится блок питания ...

Радиатор на 200Вт места займет не меньше.

ЛАТР не обязательно встраивать внутрь лабораторного БП. Достаточно предусмотреть быструю коммутацию его с трансформатором. Пока нет надобности настраивать усилитель, ЛАТР может быть занят на основном месте использования. Надо посидеть с усилителем быстро соединяем одно с другим и получаем регулируемый БП на время отладки схемы.

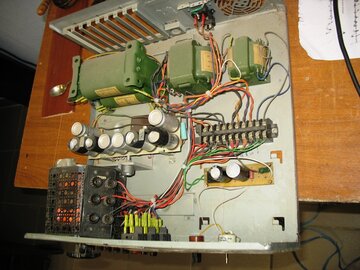

Вот для примера мой дежурный блок питания. Выдает на выходе регулируемое напряжение от 0 до +500 вольт с током до 600мА

И фиксированные напряжения 1.2, 5, 6.3 12.6 с током до 6А и регулируемое отрицательное напряжение 0-100 вольт с током 10мА

Это для проверки и настройки ламповой техники.



Изменено 27 Января, 2016 в 13:05 пользователем tank

[Гость remontsofta]

Да, размер впечатляет. Это, верно, тот случай, когда бескомпромиссно) Пересмотрю свои взгляды на размер ЛБП.

Изменено 28 Января, 2016 в 06:43 пользователем remontsofta

[Гость remontsofta]

Решил. Заказал обратноходовик из китая, пок доляр упал))) Наряжение на входе до 32, ток, по заявлениям до 12А, но 6-8 точно должен держать. А рядом в этом же корпусе смонтирую что-нибудь на lm317, для аналоговых вещей, может и двухполярное. И еще usb питание. И еще... :biggrin:

[aleks8845]

:biggrin: :biggrin:

Решил. Заказал обратноходовик из китая, пок доляр упал))) Наряжение на входе до 32, ток, по заявлениям до 12А, но 6-8 точно должен держать. А рядом в этом же корпусе смонтирую что-нибудь на lm317, для аналоговых вещей, может и двухполярное. И еще usb питание. И еще... :wink:

Да простит Датагор офф топ, ну ни кто не рассеивает 200 Ватт тепла на радиаторах в линейном БП , тогда уж SMPS

[Гость remontsofta]

чего это оффтоп))) еще одно мнение, спасибо. Сегодня привез радиатор для опытов, а вот теперь думаю, даже пытаться не буду.
