ЛБП 200Вт на силовом трансе

Рекомендованные сообщения

Гость remontsofta

Всем здрасте)

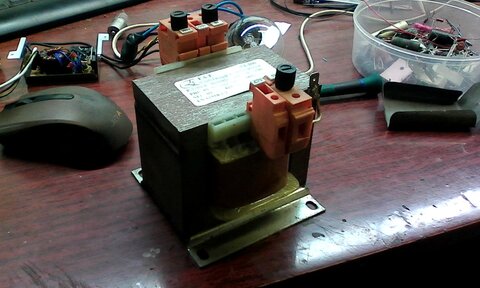

Имеется честно сп....й трансформатор. Приперло, нужно блок питания. Так как иногда балуюсь усилителями, хочется линейности (не импульсности, значит). Параметры транса - на выходе 42В 5А, но первичная обмотка с двумя отводами - 220 - 380. Если 220 подрубать на вывод 380, напряжение, естественно, на выходе пропорционально уменьшается.

У гугля не знаю как спросить, тут практический опыт нужен.

- Реально 200Вт высаживать на радиаторе (возможен кулер)?

- Каких размеров должен быть радиатор пассивный и с кулером?

- Сколько корпусов to220 нужно, чтобы перенаправить эту мощность в радиатор?

- Есть вообще смысл с такими мощами заморачиваться на линейном блоке? Или оно поработает, но недолго?

- Если всё это лажа, что делать с трансом :biggrin: ?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Если всё это лажа, что делать с трансом ...

Трансформатор можно использовать в блоке питания, для усилителя с ОДНОполярным питанием около 60V, например.

Что вы спрашиваете - непонятно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость remontsofta

Да, все это понятно, что молодежь))) Старички.... :biggrin:

Оно вообще люди так делают где-нибудь, чтобы до 200Вт на радиаторе рассеивалось? Или это бред? Главный вопрос в этом. Автомобильные преобразователи с пассивным охлаждением и больше рассеивают, но вот на столе это приемлемо? Я за электроэнергию на работе не плачу, греется и хрен с ним, зато топорно-надежно. Хочу определиться с концепцией, услышав мнения. Может проще мощный импульсник маленький и небольшой линейник...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Оно вообще люди так делают где-нибудь, чтобы до 200Вт на радиаторе рассеивалось? Или это бред? ...

Ну конечно бред, и никто 200Вт (если это не оправданно) просто так рассеивать не будет, но так как на работе, то и радиатор можно взять побольше и вентилятор побольше, все зависит от подхода: сойдет и так или как надо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мощность будет рассеиваться в нагрузке, а не на радиаторе ! Но если хочешь радиатор поменьше, "загугли": мощный стабилизатор напряжения на полевом транзисторе.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость remontsofta
... Мощность будет рассеиваться в нагрузке, а не на радиаторе ...

На выходе 5 вольт, ток 5А - порядка 150Вт должно будет рассеиваться на радиаторе.

Сергей, понятно, что это много и рассеивать я не буду их каждый день по 8 часов. Но иногда придется притопить, так сказать. Вот на глаз, каких размеров должен быть радиатор? В кг, в кв.см. или там с голову ребенка. Я с расчетами радиаторов дела не имел. В любом случае все будет макетироваться, хотелось отсеять заранее невозможные варианты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Мощность будет рассеиваться в нагрузке, а не на радиаторе ! ...

:biggrin:

... радиатор поменьше, ... на полевом транзисторе. ...

:biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... На выходе 5 вольт, ...

У меня было такое чувство, что вы хотите поставить линейный стабилизатор перед усилителем мощности. И тут бац 5V.

Теперь у меня такое чувство, что вам надо лабораторный блок питания на 5V 5A. Если это так, то линейный стабилизатор не ставят в таких схемах, нужен импульсный стабилизатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... иногда балуюсь усилителями ...

А что это за усилитель, с питанием 5В. и током 5А. ?

Определитесь, при каком напряжении - какой нужен ток ? И при выборе радиатора, "пляшите" от усреднённой мощности.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость remontsofta

а это не усилитель, это предельный режим. А усилители - там другие режимы, но к качеству питания требования выше.

Смысл эпопеи таков - имеется трансформатор, из которого планирую сделать ,насколько это возможно, надежный и качественный ЛБП. Ищу варианты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как сказал Сергей, Вам нужен лабораторный блок питания, исходя из трансформатора, от 0 до 50В. с током в районе 4А. Регулируемый параметрический стабилизатор сделать можно, тем более он может быть двухступенчатым (220-380), но без огромного радиатора не обойтись.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
