HITACHI LMG6511 NHBC - ищу даташит

Рекомендованные сообщения

Гость voevoda

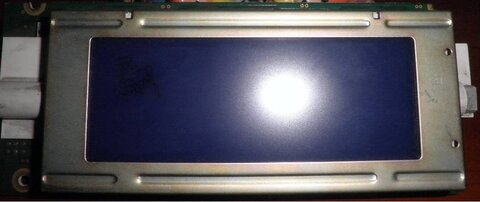

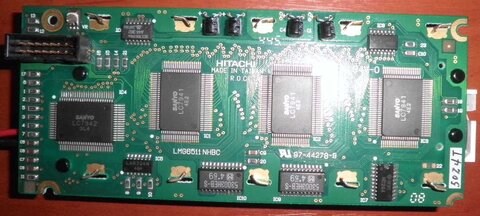

Помогите найти даташит для HITACHI LMG6511 NHBC

или как его подключить к микроконтр. Атмега?



Изменено пользователем voevoda

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

или как его подключить к микроконтр. Атмега?

Скорее всего, там есть микросхемы, которые принимают данные, по какому-либо из стандартных интерфейсов и выводят их на экран. Надо искать даташит на эти микросхемы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

оно? _https://www.ccsinfo.com/forum/viewtopic.php?t=53081

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voevoda

меня туда не пускает(

можете инфу "от-туда" скинуть? Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

может адрес не так вводите, должно работать

но на всякий случай держите MHTML-документ (.mht) открывается в браузере IE

CCS View topic - Please a Driver for SANYO LC7942 GLCD__php.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... ожет адрес не так вводите, должно работать ...
Совершенно справедливо, открылось без проблем :)

Но кажется там таки нет даташита.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

нету, и они пишут что без вариантов, и что бы разобраться потребуются месяцы



"Я должен согласиться с г-ном T об этом дисплее, к сожалению, это Ewaste. Просто скачал 7942 таблицу, и если вы не готовы потратить месяц или два вы никогда не может получить его на работу. "



"Я сомневаюсь, что они когда-либо были опубликованы в Интернете. В 7941-х, являются водители сегмента, и 7942 дает диски линии. Даже если у вас полный драйвер для этого чипа, вы должны знать, соединения, используемые для его интерфейс. Серьезно, это было бы стоить больше, чтобы сесть и автобус каждую булавку к разъему, и разработать драйвер для этого, чем пойти и получить простой графический ЖК-дисплей с известным водителем."

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да, правы, на US форуме, долго придется разбираться. Из найденного: _forums.bit-tech.net/showthread.php?t=101477... Отдельный контроллер должен быть, который подключается к интерфейсу, а то что мы видим 7942 и 7941 это управляющие выводом инфо на LСD панель. Если не ошибаюсь/



Если не секрет, с какого девайса эта панель, возможно упростит поиск



Фотки один в один с сайта _https://vrtp.ru/index.php?showtopic=9876.

Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Фотки один в один с сайта _https://vrtp.ru/index.php?showtopic=9876. ...

Да, непонятно. Ну, будем считать, что Владимир a.k.a. voevoda ищет решение уже пять лет, и спрашивал там, будучи Nropexa, но или не разглядел ответ, или решение показалось слишком сложным.



А готовый ответ за пять лет так, похоже, и не появился. Хотя решение простое.

Нужен всего лишь даташит на LC7942, коих навалом в интернете, простейший тестер с "прозвонкой", чтобы определить, на какие контакты разъёма что выведено и час - полтора времени, чтобы нарисовать схему подключения и разобраться в диаграмме управления.
