Проигрыватель "Вега 109 Стерео" - оставляем усилитель с БП, остальное удаляем

Рекомендованные сообщения

Гость 07petr

Всем доброго времени суток!

Попала в мое распоряжение вертушка "Вега - 109"

Пластинки на ней вертеться точно уже не будут, а вот усилок с блоком питания интересует

Помогите разобраться со схемой, т.е. как мне выделить нужную часть?

1. какие провода обрезать у блока питания?

2. где у усилителя вход и выход?

3. как сохранить регулировку звука?




Изменено пользователем 07petr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

1. какие провода обрезать у блока питания?

Не надо питание резать. :wink:

2. где у усилителя вход и выход

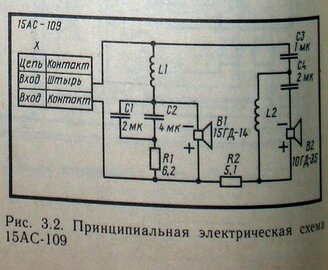

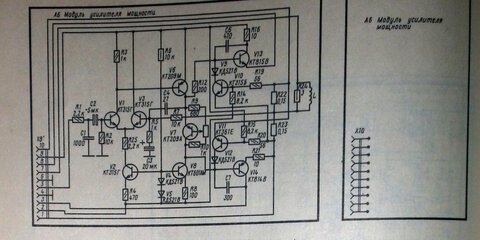

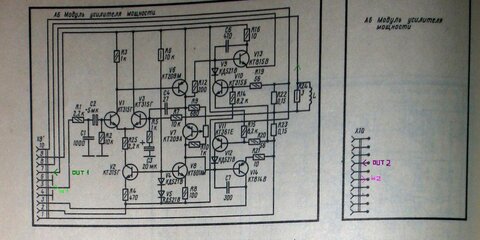

Плата A6, разъем X9: 7 - выход. 5 - вход.

3. как сохранить регулировку звука? ...

Тогда вход на плате A2, 8 и 6 точка на резисторах R1 и R2 (43k)

:biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 07petr

блок А1 (коммутации) нужно убрать и обмотку 18V отключить - так?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... блок А1 (коммутации) нужно убрать и обмотку 18V отключить - так? ...

Да, вроде ничто не мешает.



A2: R29 - R32 тоже не нужны.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 07petr

резисторы R29-R32 нужно просто выпаять?

вычитал, что транзисторы v10 и v11, диоды v9 и v12 (в усилителях) - тоже не нужны

Изменено пользователем 07petr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обрезать указанное красным цветом. И будет тебе счастье !

(транзисторы v10 и v11, диоды v9 и v12 (в усилителях) - нужны )



Изменено пользователем picap

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... резисторы R29-R32 нужно просто выпаять? ...

Да

... вычитал, что транзисторы v10 и v11, диоды v9 и v12 (в усилителях) - тоже не нужны ...

Это цепи защиты усилителя от перегрузки. Нужны они вам или нет, решайте сами :biggrin: .

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость 07petr

Спасибо всем отписавшимся, процесс пошел))
