Динамики National RAMSA WS-31 + Technics EAS-10KH50 Можно ли построить АС?

Рекомендованные сообщения

Гость Ivan_K

Всем доброго дня!

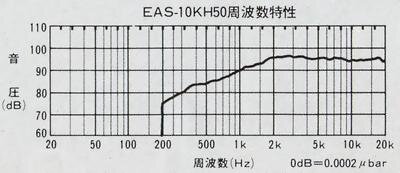

Прикупил на Яхе по случаю вот такие динамики: 4 вуфера от National RAMSA WS-31 и пару Technics EAS-10KH50 не понятно от какой акустики (находил инфу, что выпускались как апгрейд для Technics 7000) с такими характеристиками:

Мощность: 100 Ватт

Сопротивление: 6 Ом

Частотный диапазон: 700Hz~23kHz

Чуствительность: 95dB

16,700gauss

130,000maxwell

Вес: 2kg



Параметры Т-С, предоставленные продавцом на вуферы:

Qts 0.33

Vas 48.8

Fs 33.3

Re 14.10

Z 16.00

V 50.32

F req 40.90

Ql 70



Размеры родных колонок RAMSA WS-31 известны: ш39 * в83 * г34


Конструкция колонок внутри не известна. В оригинале стоит рупор, которого у меня нет в наличии. Вместо него - Technics EAS-10KH50.



Цель проекта: изготовить акустику на этих динамиках.

"Знаток" посоветовал бросить эту затею, мотивируя тем, что сопрячь эти динамики будет ОЧЕНЬ сложно. Из разных опер.



Так ли это?

Может, будут какие мысли или советы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость misa

Не видно чувствительности низкочастотных динамиков.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Ivan_K

Чувствительность акустики RAMSA WS-31 97 dB.

Отдельно характеристик на эти дины в инете не нашел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

На Владивостокском Farpost-е, в бушных системах стояла акустика Uni-Pex. Почти копия этих. Так вот ВЧ рупор из них подошёл бы как раз к этим АС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Ivan_K
... Так вот ВЧ рупор из них подошёл бы как раз к этим АС. ...

Это, я так понимаю, план "Б". А план "А" срастить имеющиеся дины не осуществим?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Иван, если хотите успеть дослушать ответы, быстренько заполните профиль на русском языке, согласно правилам.




Нет никакой проблемы в огласовании ваших динамиков. Ваш EAS-10KH50 - чудо вешь занесенная в "наследие Technics", широкополосный твитер, т.е. нижняя граница очень низко (700Hz), т.е. с согласованием вообще никаких проблем.

Это добавить в диапазон ничего нельзя, а подрезать, при нужде, можно.



Да чего вы решили выслушать мнение всех интернет-писателей?

Ни один профессиональный инженер по акустическим системам (такие вообще остались в РФ?) ничего вам не ответит на форумах, у них много другой интересной высокооплачиваемой работы.



Все остальные ответы нужно нужно принимать хоть и с благодарностью, однако отдавать себе отчет, что вам про акустику пишут шахтёры, грузчики, менеджеры, врачи, сисадмины, мясники, ремонтники бытовой техники и пенсионеры-садоводы. Не ищите "грааля" и откровения. Меньше теоритических изысканий.



Соберите вы в любую коробку, поставьте на раздел пленочный конденсатор 1 μF и НЕ вваливая послушайте.

Вы же для себя эти АС делаете, не на продажу? Так застругивайте под ваше ухо. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эти НЧ динамики нужно "упаковывать" именно в то оформление в котором они и были, а не фонтанировать идеями самодельщика. Чай не самоучка сконструировал упомянутую выше Рамсу.

Одного мФ мало для шестиомного ВЧ динамика. Его фактически не будет слышно. А до 13000 Герц (с которых хоть как-то начнёт попискивать ВЧ динамик) НЧ динамик просто не дотянут. Потому в колонках и стоит рупор с довольно большим раскрывом!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Цель проекта: изготовить акустику на этих динамиках. ...

Если только эта цель - следуйте совету Datagorа: "Соберите вы в любую коробку, поставьте на раздел пленочный конденсатор 1 μF и НЕ вваливая послушайте". Играть будет. Можно будет продать. Мало "верхов" - подключайте ВЧ-динамик через 2-3 μF.

Если же цель не только изготовить, но ещё и музыку через эту акустику дома слушать, то лучше убрать один широкополосник. Вряд ли с двумя на близком расстоянии нормальный звук будет. И заткнуть отверстие фазоинвертора. Может понадобится уменьшить объём корпуса.

А если надо большУю площадь озвучивать, для чего, видимо, эти колонки изначально и предназначались, то придерживайтесь советов meshina.

... Чай не самоучка сконструировал упомянутую выше Рамсу. ...



Прошу прощения, проглядел, что ящиков-то пока нет! Но в любом случае надо определиться, для комнаты делаешь, для зала или улицы, или просто "чтоб былО".

Изменено пользователем nevod

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Одного мФ мало для шестиомного ВЧ динамика. ...
... Мало "верхов" - подключайте ВЧ-динамик через 2-3 μF. ...
Спасибо за замечания. Надеюсь, всем понятно, что написан безопасный номинал от балды и там же ниже написано "застругивайте под ваше ухо".



... но ещё и музыку через эту акустику дома слушать, то лучше убрать один широкополосник. ...
Откуда знаем, что это широкополосники? Я думаю, это НЧ - woofers - вуферы. Или СЧ-НЧ.



... И заткнуть отверстие фазоинвертора. ...

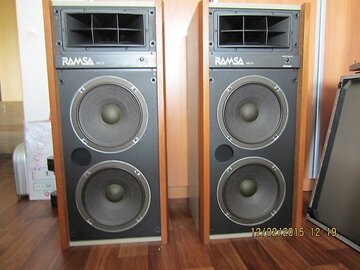

У нас пока только набор динамиков и ФОТКА одной из АС-доноров. Затыкать пока нечего. :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Известны наружные размеры корпуса и частота раздела. Можно узнать и ∅, и длину трубы, и толщину материала панелей. Динамики нужны оба.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Ivan_K

Спасибо за советы!

Акустика делается не на продажу. Для комнаты 20 м2. Слушать винил.

Из всего сказанного и посоветованного, за что Вам всем благодарен, делаю вывод, что надо собрать для начала по родным размерам (на сколько это можно по фотографиям) корпуса, непременно все-таки с двумя НЧ, как в RAMSA, поставить кондер на твиттер и просто послушать. А дальше будет понятно куда шагать.

Самое главное, что я услышал - Нет никакой проблемы в огласовании ваших динамиков. Ваш EAS-10KH50 - чудо вешь занесенная в "наследие Technics", широкополосный твитер, т.е. нижняя граница очень низко (700Hz), т.е. с согласованием вообще никаких проблем.

И, кстати, частота раздела в RAMSA - 2.5 кгц.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Или СЧ-НЧ. ...

Пусть будет СЧ-НЧ, пусть играют только до 2,5 кГц. Всё равно две "двенашки" на СЧ - не для маленькой комнаты. Их метров с 5 слушать надо. Или один пускать во всю полосу, а другой только на низ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования
