Marshall 18 Watt. Сильный фон лампового гитарного усилителя

Рекомендованные сообщения

Гость Rullezzi

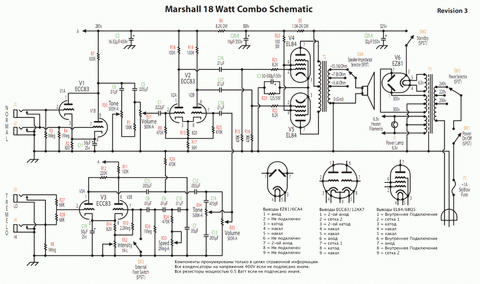

У меня проблема!! Решил собрать ламповый гитарный усилитель по схеме 18 ваттного Маршала. Схема прилагается. В программе Sprint Layout сделал печатную плату. Плата тоже прилагается. Вытравил дорожки, напаял все детали, собрал все до кучи. При включении идет сильный фон, при повороте ручки громкости фон увеличивается и искажается сигнал. В чем может быть проблема, и как ее исправить?


1.rar

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для начала надо выяснить откуда этот фон берется.

Конденсатор С18 отключить от регулятора громкости и посадить на землю.

Тоже самое сделать с конденсатором С1

Так узнаем откуда берется фон с каскадов предварительного усиления или из оконечного усилителя.

Еще очень полезно было бы если бы вы измерили относительно земли напряжения на аноде, катоде и сетке ВСЕХ ламп и нанесли эти напряжения на схему. А так гадать можно долго.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dpylik

мне кажется в ламповой схемотехнике платы надо вообще исключать, надо стараться делать все навесным монтажем однозначно. от сюда может быть дополнительные помехи. второе - это проверить питание возможно переменка лезет от сюда и фон. попробуй поставить шунтирующий конденсатор

Изменено пользователем Dpylik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей Dpylik, обоснуйте свое заявление. Только грамотно, обосновано! Что плохо в платах?



Откуда на платах могут быть дополнительные помехи?



Проверить питание как и где? Точки что должно быть?



Поставите шунтирующий конденсатор! Охренеть совет!!! Какой??? Куда???





Прошу модераторов подождать ответов! Задолбали такие советчики, последнее время! У нас что новички начали набивать посты? За такие посты давать -3 вместо +1!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dpylik

Сами платы в ламповых усилках создают паразитную емкость. Я бы сделал все на проводах .

Детали припаять прямо к панелькам ламп.

Еще заземление должно быть выполнено в одной точке к медному проводу рядом с сеткой первой лампы драйвера.

Прийду домой скину фото как должно все быть.

А шунтирующий конденсатор ставится в паралель электролиту в схеме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не грамотный навесной монтаж может доставить не меньше проблем!

Любые провода создают паразитную емкость, вопрос только в грамотности разводки.

Так что это, простите, слабый аргумент.



Накосячить, напаивая детали прямо на ламельки, гораздо проще, а вот найти ошибку гораздо сложнее.

Так что не нужно догматов - любое решение имеет право на существование.



Вы не ответили что на предмет проверить питание.



Электролитов на схеме несколько, к какому шунт? Какой шунт?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dpylik

Питание на наличие переменки и ток какой и напруга проверить. А шунты поставить пленочные конденсаторы на соответствующее напряжение в паралель электролитам. Делать по аналогии как audioinstrument.-мы не распространяем ссылки на [народ.ру]-/cxemy/6P13S. Накальные провода скрутить винтом и при возможности заэкранировать

Изменено пользователем Dpylik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виталий, если собрал точно по схеме, то фон будет однозначно. На накал входной лампы необходимо подать положительный потенциал порядка 20-30 Вольт.

А на родной схеме накал общий на все лампы, и сидит на земле.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Batualo

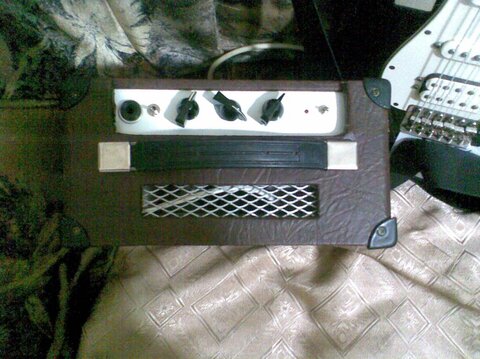

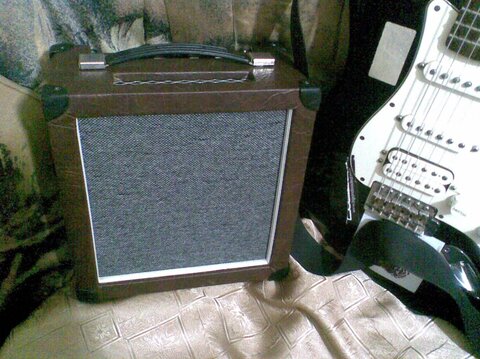

Вот мой домашний комбик. Раньше был SE, теперь PP на 6ф3п. Динамики рассчитаны для игры дома. Есть мощный выход на внешнюю акустику. Преамп от Маршал ЖСМ800.



Надписи еще не делал. И это наверное навсегда :smile: .



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нравится мне "сценический" стиль, чтоб уголки, дермантин... А надпись надо, в середине, наискосок, прописными буквами, хромом.
