Гость alexverb

Усилитель MOSFET LEGEND by Dr. Borivoje Jagodic. Не запускается

Рекомендованные сообщения

Гость alexverb

Добрый вечер, Датагорцы! Очень нужна ваша помощь и совет. Собирал я такой усилитель лет так 5 назад - запустился, работал прекрасно, пока не переборщил я с током покоя и не сжег выходники.

Схема: attachment.pdf

Печатка выложена в посте ниже.



Недавно решил собрать его по новой, переработал печатную плату, купил новые мосфеты и остальные детали. При сборке все детали проверялись. Собрал, запитал пока что от трансформаторного БП +/- 33В через лампу накаливания, закоротил вход, подстроечник поставил на минимальное сопротивление. Включил в сеть.












Усилитель выдает на выходе 1.7В постоянки, в динамике дикий низкочастотный гул. На затворах отрицательного плеча "-8.5В", на затворах положительного плеча "6.5В". На изменение положения движка подстроечника не реагирует. Гул меняет тональность со временем, надолго включать не решился, но вроде ничего не греется. Что в первую очередь нужно проверить?



К сожалению, правила форума не позволяют загрузить чертеж печатной платы, но если нужно - что-нибудь придумаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... К сожалению, правила форума не позволяют загрузить чертеж печатной платы, но если нужно - что-нибудь придумаю. ...
Врёте! Заархивируйте и загружайте на здоровье! :wink:

Зачем такие картинки по 1,5 Мб??? Эх, молодёжь, не познали вы диалапа и коннекта на скорости 32К.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... подстроечник поставил на минимальное сопротивление. ..

минимальное сопротивление в цепи база эмитер BD139 закроет его, что приведет к приоткрытию вых. транзисторов и увеличению тока покоя.

... Что в первую очередь нужно проверить? ...

Узел регулировки тока покоя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexverb
... Эх, молодёжь, не познали вы диалапа и коннекта на скорости 32К. ...

Игорь, я успел познать ) учту Ваши пожелания

... минимальное сопротивление в цепи база эмитер BD139 закроет его, что приведет к приоткрытию вых. транзисторов и увеличению тока покоя. ...

Спасибо за информацию, мой косяк. Но дело в том, что в любом положении движка напряжения примерно те же.

... Что в первую очередь нужно проверить? ... Узел регулировки тока покоя ...

Все детали проверил, включая транзисторы и подстроечник. Плату тоже перелопатил, но может где и ошибся, это уже третья версия, разводил с нуля сам. Плату скину вечером как дома появлюсь.



А что если снять выходные транзисторы и без них пока что разбираться?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Но дело в том, что в любом положении движка напряжения примерно те же. ...

Напряжение на выходе усилителя или напряжение коллектор - эмиттер BD139-го?

Какое напряжение коллектор - эмиттер у BD139?

Какой ток покоя?

... На затворах отрицательного плеча "-8.5В", ...

О ужас, это ж относительно общего, а напряжение затвор - исток отрицательного плеча получается 33-8,5=24,5V или вы имели ввиду не относительно общего, тогда почему минус. Проверьте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Саня, твою печатку в архиве в студию!

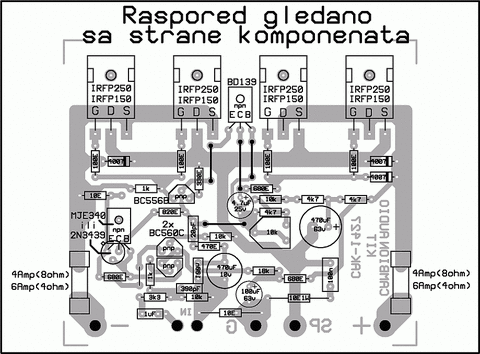

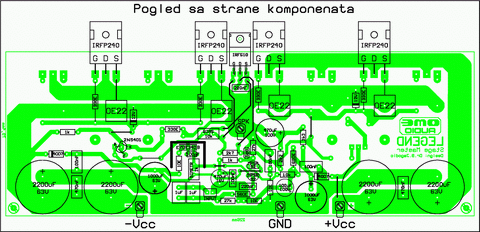

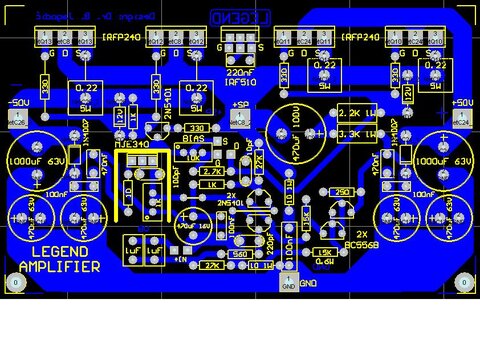

У меня есть такие варианты, но не отрисованы, только картинки:








Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexverb
... Напряжение на выходе усилителя или напряжение коллектор - эмиттер BD139-го? ...



Напряжение непосредственно на выходе усилителя



... Какое напряжение коллектор - эмиттер у BD139? Какой ток покоя? ...



Сейчас сделаю замер



... или вы имели ввиду не относительно общего, тогда почему минус. Проверьте. ...



Это имелось ввиду напряжение на затворах IRFP250 относительно общего провода



... Саня, твою печатку в архиве в студию! ...



IRFP250_power_amp_2015.7z



Как лучше измерить ток покоя? По падению напряжения на затворных резисторах или можно ТП всего усилителя?



Напряжение К-Э BD139 3,25В



Напряжение на затворах отрицательного плеча -8,5В и довольно быстро растет. В затворах положительного плеча -3.7В и падает



Повесил резистор 0,22 Ом в разрыв положительного провода питания, замерил падение на нем: 0,0008 А, т.е. 3.5 мА...



Не поверил такому току покоя, и, видимо, правильно сделал... В нагруженном состоянии БП через лампочку выдает по 13В на плечо. Не густо. Убрал лампу, включаю - отрицательное напряжение на выходе -26В при питании +/-33В



Напряжение К-Э BD139 3,7В

Напряжение на затворах отрицательного плеча -30 В стабильно. В затворах положительного плеча -23В стабильно



Напряжение затвор-исток отриц. плеча 1,8В

Напряжение затвор-исток полож. плеча 2,45В



Эти замеры проведены без нагрузки, т.е к выходу усилителя ничего не подключено

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Это имелось ввиду напряжение на затворах IRFP250 относительно общего провода ...

Понятно.

... Как лучше измерить ток покоя? По падению напряжения на затворных резисторах или можно ТП всего усилителя? ...

Можно и всего, но вообще имеется ввиду ток покоя последнего каскада. Не на затворных резисторах а резисторах в цепи стока или истока, как вы и сделали (0.22)

... Напряжение К-Э BD139 3,25В ...

Вот это напряжение должно меняться подстроечным резистором, и ток покоя в исправном усилителе, но не выходное напряжение усилителя. Проверьте - меняется?.

... В затворах положительного плеча -23В стабильно ...

должно быть положительное и не большое - в исправном усилителе.



Завтра посмотрю печатку.. Проверьте номиналы резисторов может перепутали где.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexverb

Отбой )) первый транзистор дифкаскада стоял в плате неправильно. Перепаял, запустил - 45мВ на выходе :wink:



Расскажите пожалуйста, как теперь граммотно выставить ток покоя

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Перепаял, запустил - 45мВ на выходе ...

Ура! - товарищи. :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexverb

Конкретно интересует - выставлять ТП с нагрузкой или без?



Это я к

... Расскажите пожалуйста, как теперь граммотно выставить ток покоя ...
