Что за ферритовые кольца, куда применить?

Рекомендованные сообщения

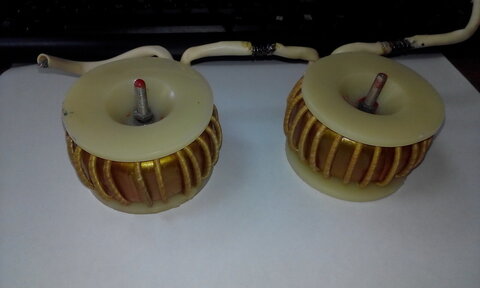

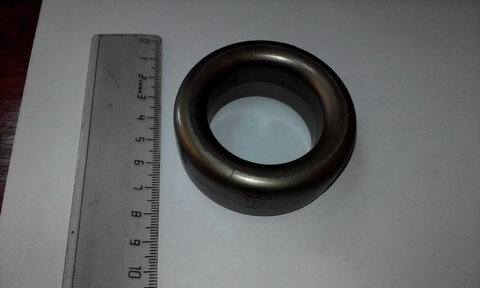

По фотография в интернете не смог их опознать.

Вроде ферритовые кольца, но ни марки, ни типа, ни состава.

Есть ли смысл их в закрома родины складывать? Или они того не стоят? В планах у меня изучение и создание ИИП, подойдут ли они?





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, откуда дровишки? (Из какого оборудования, прибора и т.п.)

Возможно это поможет вспомнить и опознать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если бы я знал... Лежали на работе без дела, думаю уже так пару десятков лет. Уборку в помещении делали, наткнулся.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость pricolist

Похожие по габаритам и внешнему виду кольца шли раньше вместе с блоками питания для АТС Ericsson, но там на них простенький фильтр по сети (через кольцо наматывалось 3-5 витков силового кабеля )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость s237

Если планируется ИИП, то проницаемость кольца должна быть в пределах 2000 НМ

Кое что об этом здесь. А вот как эту магнитную проницаемость уже имеющегося кольца проверить, я к сожалению, не знаю. Думаю, что в инете информации должно присутствовать достаточно об этом процессе. Просто мне не приходилось, вот и не искал.

_https://oldoctober.com/ru/dc_dc_1to9v/#more-1206

_https://oldoctober.com/ru/smps/#more-1153

Изменено пользователем s237

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А вот как эту магнитную проницаемость уже имеющегося кольца проверить, я к сожалению, не знаю.

Без прибора, который может измерять индуктивность тут не обойтись. Хотя бы китайский тестер у которого есть такая функция

Хотя бы типа такого VC-6243+

В Википедии смотрим статью под названием "Индуктивность"

В этой статье находим формулу для индуктивности тороидальной катушки.

Мотаем на сердечник пробную катушку (витков 100) равномерно по всему кольцу. Измеряем прибором индуктивность полученной катушки.

После этого в формулу подставляем известные значения индуктивности, размеры катушки, количество витков и немного вспомнив арифметику из средней школы находим значение Мю - магнитной проницаемости сердечника.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кольца очень напоминают пресованный пермалой МП. Они маркируются цветными полосками сбоку. Состоят обычно из 2х половинок. Так и используются по 2шт. Кольца очень полезные для импульсников. Самое интересное свойство это распределенный по объему сердечника зазор. Т.е. подходят для обратноходовых преобразователей. При этом пилить или колоть-склеивать для образования зазора не надо, он уже есть в составе сердечника :) Работают неплохо до 50кГц, далее, при увеличении частоты, потери в сердечнике начинают разогревать сердечник. Бывают МП-75, МП-100, МП-140. Пишу по памяти, маркировку не помню. Очень хорошо подходят для изготовления дросселей в тех же импульсниках. Коротко все, остальное можно отыскать в интернете, например, в Северо-Западной лаборатории, в Питере, найдете легко.
