Гость xtrason

SE (ECC81+6П43П-Е) проблемы с мощностью

Рекомендованные сообщения

Гость xtrason

Примерно полгода назад собрал усилитель SE по классической схеме на 6Н23П и 6П43П-Е от Манакова. Позже заменил входную лампу на ECC81, пересчитав естественно , некоторые резисторы для данной лампы. Трансы поставил ТВ3-Ш. Все устраивает, звук идеальный, правда с предом на 6Ж32П. Одно огорчает: как только добавляешь НЧ составляющей - динамики (читай колонки на 150 Вт) начинают захлебываться и хрипеть. Уменьшаешь громкость - все опять нормально. Убираешь тембр НЧ на середину и громкость до талого - звук прекрасный! Может трансики не вытягивают? Тогда какие намотать (на каком железе?) и если можно их данные... Спасибо!

Есть одна мысль: скорее всего надо домотать вторички на ТВ3-Ш, поскольку колонки 8-омные, а трансы для 4-омной нагрузки... Я правильно мыслю?

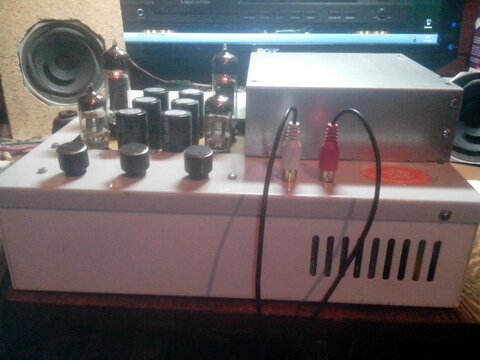

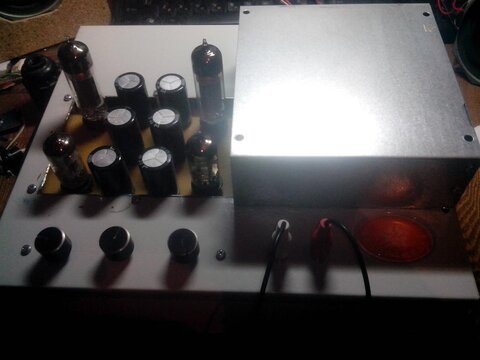

Так выглядит готовый усь:



И еще один вопрос. На фотках видно, что электролиты стоят рядом с лампами, а посему греются, что для них не есть гуд. Как их экранировать по теплу? Может их асбестом обмотать и в металлические (алюминиевые) тубусы поместить?

Изменено пользователем xtrason

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Игорь, или мотай нормальный трансформатор, или вводи обратную связь. Берём железо из расчёта 10....15 мощностей усилителя, а по обмотке, так хоть скопировать тот-же ТВЗ-Ш по виткам и с увеличением диаметра провода. Хотя у Манакова, наверное, есть описание трансформатора. А электролиты в подвал опустить, думаю, там свободное место есть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason

Да, Михаил, насчет обратной связи я уже думал, но ведь потеря по мощности будет. Скорее всего придется нормальные трансформаторы мотать...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А вообще-то лучше, для начала, осцилограф и генератор..... И сделать посмотреть, откуда у этого хрипа ноги растут.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dent

ну как бы да, трансы слабые, на своем однотакте (6п14п) как поменял твз1-9 на самопальный транс с железом примерно 5,5 квадратов так и низа запели и мощности больше на порядок стало



з.ы. мотать на самом деле просто

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason

А вообще-то лучше, для начала, осцилограф и генератор.....

Оно то конечно так, вот только генератора у меня нет! Печально, но что поделаешь?

А собирать генератор - это отвлечься от основной темы - усилителя, ведь какой попало не хочется делать, а если уж делать, то путевый. Есть у меня полусобранный генератор синуса на ATmega16, надо бы его до ума довести, вот только руки все не доходят...



мотать на самом деле просто

Ну да, если станок есть. А я вот все ручками мотаю, по неделе на трансформатор уходит...

Изменено пользователем xtrason

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Программа генератор на компе решит проблемы. Их много.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обсуждение намотки трансформаторов перенес в более подходящую тему:

https://forum.datagor.ru/topic/3485-namotochnoe-ustroistvo/page__hl__%D0%BD%D0%B0%D0%BC%D0%BE%D1%82%D0%BE%D1%87%D0%BD%D0%BE%D0%B5__fromsearch__1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость LevaK

Захлебывание по низам на большой мощности - явный признак маленьких выходных трансформаторов. Надо или ограничивать низкие частоты, или вводить отрицательную обратную связь. Кстати, выходная мощность не упадет, упадет чувствительность усилителя. Т.е. для достижения той же мощности придется подавать большее напряжение на вход.

Лучше заменить выходной трансформатор, а перед этим поэкспериментировать с ООС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason
... Лучше заменить выходной трансформатор, а перед этим поэкспериментировать с ООС. ...

Да я уже так и решил - сначала попробую ООС, если не очень поможет, то перемотаю трансформатор. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
