Allroy

Стабилизированное питание для ОУ: ±15V из ±40V

Рекомендованные сообщения

Вечер добрый!

Сталкиваюсь с проблемой получения стабилизированных напряжений ±15 В для питания операционного усилителя. Решил использовать микросхемы стабилизаторы 7815,7915. По datasheet на них максимальное входное напряжение ±23В.

Проблема вот в чем, с обмоток трансформатора ~2 х 28В, после диодного моста и конденсаторов 40В в плече. Перематывать-доматывать трансформатор нет возможности.

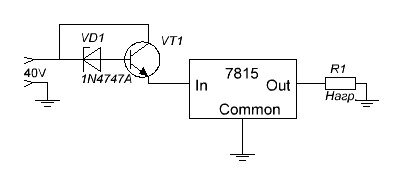

Можно ли использовать вот такую сему. На стабилитроне-транзисторе простейший эмиттерный повторитель, далее микросхема стабилизатора. Да знаю, что не экономно, много будет греться, но все же это может быть выходом в данном случае?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... ±15 В для питания операционного усилителя ...

Если вам нужно питать действительно только один ОУ, то вполне достаточно будет двух резисторов и двух стабилитронов. У операционников достаточно большой допустимый диапазон питающих напряжений и достаточный коэффициент подавления пульсаций по питанию.



Номинал резистора расчитывается исходя из нужного падения напряжения на нём при токе, равном сумме тока потребления (операционником) и тока стабилизации через стабилитрон (для 1N4747 - 10...15 мА).



Если ток в нагрузку нужен больше, то можно использовать и вашу схему, если в ней добавить резистор с базы на коллектор транзистора, чтобы обеспечить требуемый минимальный ток стабилизации стабилитрона, и ёмкости по входу и выходу микросхемы стабилизатора, требующиеся для её устойчивости. Транзистор должен быть с Uкэ макс более 60В.



Если планируется питать только операционники, то есть ещё вариант:

из вашей схемы можно выкинуть микросхемы стабилизаторов. Стабилитрон при этом, естественно, должен быть на 15В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... сли вам нужно питать действительно только один ОУ, то вполне достаточно будет двух резисторов и двух стабилитронов ...

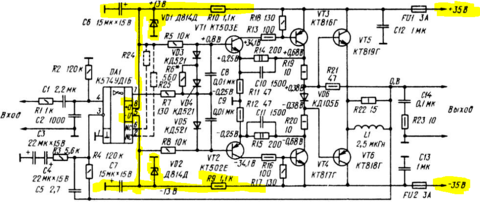

Полностью поддерживаю. Во многих известных УМЗЧ с ОУ именно так и сделано. Вспомним тогоже Брагина.


Резисторы по мощности лучше брать с запасом, т.к. нагрев может быть ощутим - это зависит опять от вашей нагрузки, посчитайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо! Решения более легко реализуемые, да и вправду, стоит ли городить стабилизаторы?

Мне нужно питать предусилитель с темброблоком для усилителя https://datagor.ru/amplifiers/chipamps/86-usilitel-mf-1-na-tda729493-s-gibridnojj-oos.html . Уж больно мне это решение понравилось.

Какой предусилитель с темброблоком буду использовать еще не определился. Может придется ставить второй трансформатор для питания предусилителя и системы защиты АС. Теперь буду дальше думать :wink: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лучший предусилитель - это его отсутствие :wink: . Источники сигнала, которыми мы сейчас пользуемся, в большинстве своём имеют выходной уровень около 2 В, который усиливать не нужно и вполне способны работать с входным сопротивлением 9,4 кОм, указанного усилителяю. А желание покрутить тембр (из личного опыта) возникает при недостатках звукового тракта. Попробуйте послушать собранный усилитель без предварительного и темброблока - может понравится. :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В схеме будущего усилителя предусмотрено полное отключение темброблока с предусилителем. Можно будет выбирать, слушать с ним, или без него. Кстати, реализация отключения включения предусилителя будет на микроконтроллере с использованием реле, на нем же будет и селектор входов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... реализация отключения включения предусилителя будет на микроконтроллере с использованием реле, на нем же будет и селектор входов. ...

У вас будет индикаторная панель на ЖКИ? Если нет, то решение применить микроконтроллер в качестве переключателя сомнительно. Зачем вам рядом с чувствительными входами цифровая тарахтелка? Наводки с неё ловить?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Зачем вам рядом с чувствительными входами цифровая тарахтелка? Наводки с неё ловить?

Это не проблема. Микроконтроллер можно загнать в спячку после одной секунды простоя и вывести из неё прерыванием при нажатии кнопки. Хотя конечно применение МК для включения всего лишь пары реле избыточно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Частота микроконтроллера же Мг, как оно на звуковой тракт повлияет? ЖКИ экран лишнее будет, но удобно же сделать на микроконтроллере контроль температуры, и селектор входов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Частота микроконтроллера же Мг, как оно на звуковой тракт повлияет? ...

Частота сигнала сотовых телефонов - сотни мегагерц, однако каждый хоть раз слышал в компьютерных колонках "тыгыдык-тыгыдык-тыгыдык", если сотовый лежит рядом. Наводка найдёт, где пролезть, на чём продетектироваться.

Мысль была простая: применение контроллеров в звуковоспроизводящем тракте требует вдумчивого проектирования и мер защиты. Я предлагал взвесить, стоит ли применять контроллер для выполнения одной простой функции.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вы переубедили меня. Без него схема упрощается, но теперь надо найти красивые 2х позиционные переключатели, но это мелочи. :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alexverb
... но теперь надо найти красивые 2х позиционные переключатели ...



... коих полно на китайских сайтах, в т.ч. и алпсы видел. А их алюминиевые ручки на шток 6 мм просто бомба ) я уже вторую ручку Д44мм заказал



... Уж больно мне это решение понравилось. ...



Оно Вам еще больше понравится после того, как услышите то, что собрали. Никакого ТБ к нему не нужно вовсе. Я тоже хотел на основе этого решения собрать полный УМЗЧ, но после первого же теста пока еще без корпуса выкинул эту идею из головы ) Сейчас он у меня в алюминиевом корпусе с 2мя трансформаторами от старой Веги в режиме двойное моно. Работает на пару трехполосок с 8" НЧ, корпус ЗЯ



Кстати, если уж так хотите сделать отключаемый ТБ, вместо переключателя можно использовать нефиксируемую кнопку на основе всего лишь NE555, пары резисторов и реле. Так Вы избавитесь от громоздких ручек на передней панели, максимально укоротите звуковой тракт и проблем с цифровыми шумами не наживете

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
