Гость доктор

Электронный отпугиватель грызунов. Отпугиваем мышей, кротов и пр. нечисть

Рекомендованные сообщения

Гость доктор

Подскажите рабочую схему от грызунов в частности мыши .

В саду нет нет появляются эти твари.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

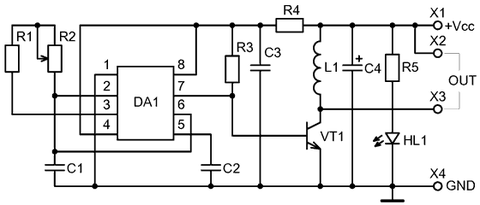

Электрическая схема устройства для отпугивания крыс и мышей



Отпугиватель крыс и мышей предназначен для отпугивания грызунов в городских условиях и на даче. Его также можно установить в автомобиле для защиты проводки. Принцип работы модели основан на генерации ультразвуковых волн частотой около 23 кГц. Большинство грызунов не переносят звук такой частоты и испытывают беспокойство, покидают места своего обитания. Рекомендуемый корпус BOX-G020. Размеры печатной платы 53х28 мм.

Технические характеристики:

- площадь действия, 20 м2;

- напряжение питания, 9 В;

- ток потребления, 50 мА;

- рабочая частота, 16…28 кГц.

Ультразвуковой генератор собран на таймере NE-555 (DA1) и резонансный усилитель на транзисторе VT1 и катушке L1. Частота генератора вручную изменяется с помощью переменного резистора R2, а светодиод HL1 показывает визуально рабочее состояние прибора (поскольку ультразвук мы не слышим). Питание подается на Vcc +9В. Пьезоизлучатель подключается к контактам X2 - X3.

Схемы отпугивателя крыс и мышей

Вобще-то схем очень много (и это далеко не все), выбирать Вам




Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот кардинальный вибратор

_https://youtu.be/LjjmDKLgthQ?t=20s

не знаю как на счет мышей, но кроты сразу удирают, со слов автора, да и в хозяйстве пригодится

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость доктор
... _https://youtu.be/LjjmDKLgthQ?t=20s ...
можно более подробно открыть сылку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... более подробно открыть сылку ...
Это как??? :wink:

Ссылка дана на ролик, где дядька пугает кротов глубинным вибратором для бетонных работ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насчет грызунов точно сказать не могу, возможно электронный приборчик все-же необходим. А насчет кротов (может чуть не в тему) но могу посоветовать такое (проверено!):

Берется кусок скажем, старой железной дюймовой трубы, закапывается поглубже в землю (ну хоть на пол метра, глубже - лучше), и на поверхности оставляем отрезок 35-50 см. Покупаем 0,5 л баночное пиво, смачно его выпиваем :-), расширяем (до загиба верхней крышки) отверстие и надеваем на эту торчащую из земли трубу. Все. Необходимое условие - ветер, который тарахтит этой легкой алюминиевой банкой по трубе. Ясно, что сигналы, которые "подает" в землю банка гулкие и очень хаотичные - фиг привыкнешь, вот кроты и разбегаются. Недостатки метода - внешний вид устройства, и к слову надо сказать, что через год применения кое-где появились кротовины, возможно, подрастающее поколение уже +/- привыкло :wink:. Имеет ли какое-то воздействие данная конструкция и на грызунов, неизвестно...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость доктор

это приспособление для кротов у меня стоит только сделан ветряк .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason

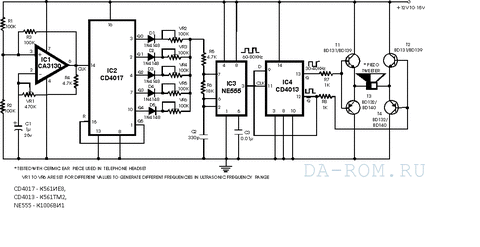

У товарища мыши одолели, попросил собрать пугалку. Собрал ему девайс - жалоб нет. Стало быть - помогает. Вот схема:




Транзисторы подойдут любые, средней мощности, например КТ814В (p-n-p) и КТ815В (n-p-n), вместо СА3130 поставил LF356.

Изменено пользователем xtrason

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Собрал ему девайс - жалоб нет. Стало быть - помогает. ...
Важнейший элемент в подобных конструкциях - УЗ излучатель.

Что именно применили вы в схеме для друга? Какие варианты можете порекомендовать?



Что и как настраивается подстроечниками VR1 - VR6?

Я помаю, что будет меняться частота. Но какой в этом физический (пугальческий) смысл? На что ориентироваться при настройке?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason

Излучатель ЗП-1. Вообще, в оригинальной статье применен капсюль от телефона. Думаю, что можно любой излучатель, главное, чтобы мембрана была жесткой. VR1 - несущая частота ЗГ, влияет не сильно. VR2-VR6 - задание модуляции, т.е частота идет пачками (смотрел на осциллографе) подобно ШИМ. VR2-VR6 поставил в среднее положение, видимо мышам такой ШИМ не нравится, реально ушли. Раз в 2-3 месяца настройки заполнения ШИМа можно менять, дабы мыши не привыкали.



P.S. CD4017 заменима К561ИЕ8, CD4013 заменима К561ТМ2, таймер NE555 - КР1006ВИ1

Изменено пользователем xtrason

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость доктор

Будем пробовать собирать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость xtrason

Да там делов - на вечер. Удачи!!! :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
