Гость kolichok

Ламповый усилитель на 6Н1П. Проверьте печатку

Рекомендованные сообщения

Гость kolichok

Для начала, попробуйте накал - переменным,

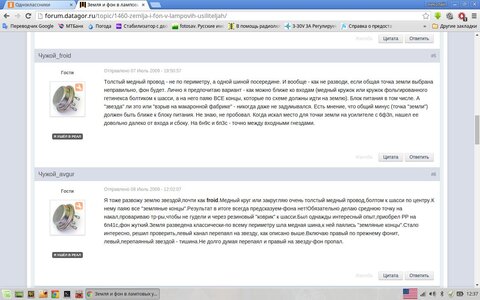

Чаще всего проблемы с фоном возникают при неудачной разводке и компоновке,

фон и шумы убираются грамотным монтажом и правильной схемой.

Возьмите и соберите, навесной монтаж (или на макете, куске картона, фанеры),

возможно фона и не будет, если лампа "хорошая", она проработает десяток лет,

с обычным накалом, если "плохая", ни фильтрация, ни стабилизация не поможет.

Вы еще и усилитель не включали, а уже создаете себе сложности.

Усложнить схему, всегда успеете.

Ну и про гудение трансформатора,

как Вам писали Михаил (glc) #21 и Стас (viper) #23

попробуйте сварить в воска-парафиновой смеси,

или на нагретый до рабочей температуры транс и со свечки на него капли парафина

(попробуйте, когда-то надо начинать)

Ну, а собирать схему навесным или на печатке, потом будет проще определиться.

В процессе монтажа, выкладывайте фотографии, ребята на форуме, подскажут если что ни так,

и всегда ответят на Ваши вопросы.

спасибо за советы :wink:



Правильно говорит Валерий, уже вторая страница пошла, а такой "сложный" усилок еще не собран.

Коля, собери хотя бы один канал, и расскажи как работает, может и дальнейшие консультации не потребуются.

ok :wink:в понедельник надеюсь 1 канал сделаю

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

значит 5 вольт от КРЕНки мало :wink: вычитал что можно 6 получить есть припаять диод между средним выводом и землёй

А если взять стаб 7806?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kolichok

А если взять стаб 7806?

надо покупать...в наличии нет

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А если взять стаб 7806?

Постоянным током, накалы питают в том случае, когда требуется минимальный уровень фона переменного тока.Например, ламповые входные каскады УНЧ, микрофонные усилители, высокочувствительные каскады измерительной и медицинской аппаратуры и пр.

Такая тема на форуме уже была "Стабилизированный накал ламп"

https://forum.datagor...nnii-nakal-lamp

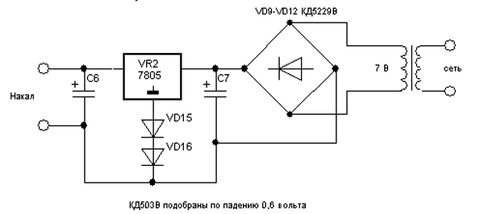

Схема от туда.


Изменено пользователем cbafrunze

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kolichok

Постоянным током, накалы питают в том случае, когда требуется минимальный уровень фона переменного тока.Например, ламповые входные каскады УНЧ, микрофонные усилители, высокочувствительные каскады измерительной и медицинской аппаратуры и пр.

Такая тема на форуме уже была "Стабилизированный накал ламп"

https://forum.datagor...nnii-nakal-lamp



Схема от туда.

ну значит моему усилителю это лишнее :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ну значит моему усилителю это лишнее :wink:

Начните, а там сами (ну и с нашей помощью) определитесь.

Главное, хоть какой-то результат.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

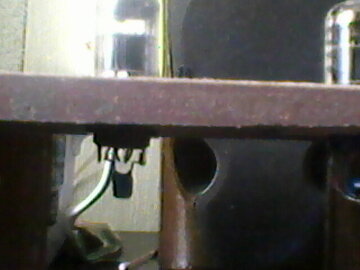

Кстати, я так понимаю, если забить клин так, как на фото - увеличится зазор магнитопровода. Забивать, наверное надо внутрь каркаса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kolichok

Кстати, я так понимаю, если забить клин так, как на фото - увеличится зазор магнитопровода. Забивать, наверное надо внутрь каркаса.

он совсем без усилия вставлен. зазор этим я не увеличил :wink: Изменено пользователем kolichok

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kolichok

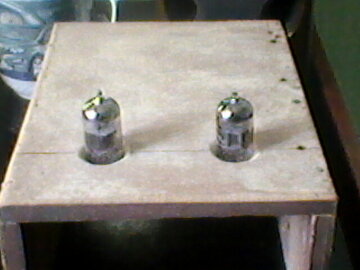

не судите строго :wink:

вот такой вопрос... не опасно ли ДСП в качестве корпуса усилка :wink:

вот так примерно будет выглядеть





Изменено пользователем kolichok

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Нет. Делайте смело. Собирал и из ДСП и ДВП, все нормально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kolichok

Нет. Делайте смело. Собирал и из ДСП и ДВП, все нормально.

спасибо... а то были подозрения что лампы горячие и это опасно :wink:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
