БП Mastech HY5003. Схема, ремонт

[Sergiy_83]

Эмиттер транзистора V26 который включает К2A соединен :wink: , должен быть соединен с землей. Дорисуйте.

[Гость mitrych]

Вы правы, два дня проверял схему, но все равно что-то забыл.

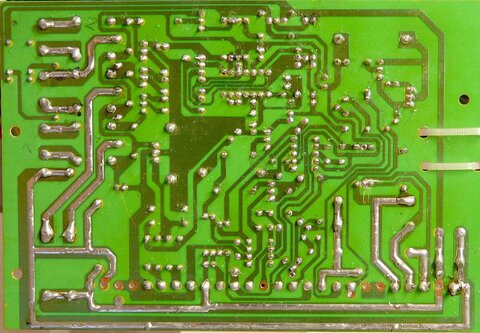

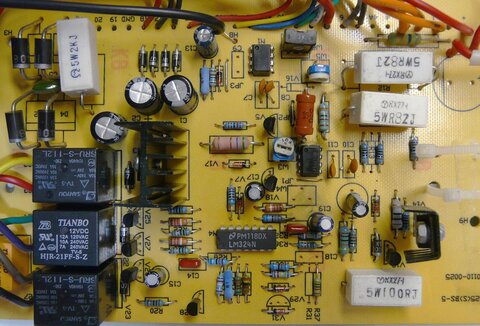

Вот еще схемы, на всякий случай, вдруг кому пригодится. Верхние две - это старый вариант платы, этому блоку уже 13 лет.

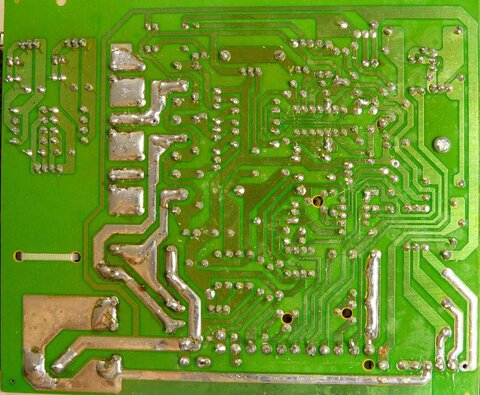

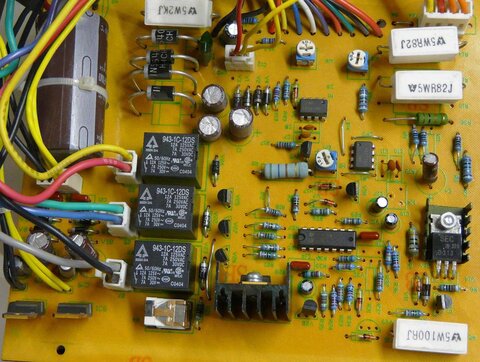

Нижний - помоложе, сколько лет уже непонятно. Иногда нужно бывает, как именно разводка выполнена - мало ли, вдруг дорожка сгорит или резистор почернеет.

Изменено 1 Ноября, 2015 в 13:35 пользователем mitrych

[Гость yodayoda]

Добрый день, источник Mastech hy5003.

Проблема в том что не держит напряжение, показания плавают в пределах 2-х вольт при постоянной нагрузке.

Еще при нагрузке завышает выходное напряжение пропорционально.

[Sergiy_83]

Начните с проверки качества входного напряжения стабилизатора (уровень пульсаций), а также напряжений питания операционных усилителей.

[Гость yodayoda]

... качества входного напряжения стабилизатора (уровень пульсаций) ...

Правильно ли я понимаю что снять это с зажимов конденсатора С6?

[Sergiy_83]

Да, провильно, под ногрузкой и без. Если есть осцилограф то и выходную осцилограму тоже, возможны возбуждения или пульсации из-за больших входных пульсаций.

[Гость yodayoda]

Спасибо за ответы! Я не потерялся, отправили в командировку, продолжу изыскания 27 ноября, выложу осциллограммы

[Гость yodayoda]

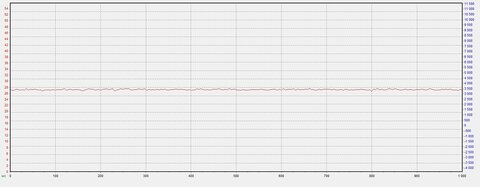

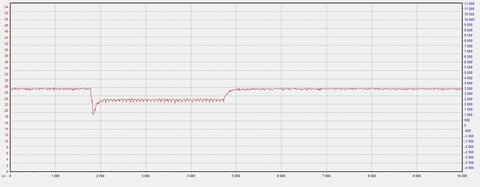

всем доброго времени суток! Наконец то дошли руки до измерений, получается следующая картина: в прикрепленном архиве 10 осциллограмм. Заранее спасибо всем учавствующим в топике!

Описание к осциллограммам:

(измерено на выходе)при нагрузке 0,05А ток по индикатору плавает 0.04 - 0.11 А, напряжение 26 - 28, 5 В, выставленное напряжение 27.2В.

гр № 1: холостой ход (измерено на выходе)

гр № 2: под нагрузкой (измерено на выходе)

гр № 3: включение - выключение источника, холостой ход (измерено на выходе)

гр № 4: включение - выключение источника, при подключенной нагрузке (измерено на выходе)

гр № 5: подключение - отключение нагрузки при работающем источнике (измерено на выходе)

гр № 6: холостой ход (измерено на С6)

гр № 7: под нагрузкой (измерено на С6)

гр № 8: включение - выключение источника, холостой ход (измерено на С6)

гр № 9: включение - выключение источника, при подключенной нагрузке (измерено на С6)

гр № 10: подключение - отключение нагрузки при работающем источнике (измерено на С6)



и еще: 6 - 9 измерения



и 10 измерение

[Sergiy_83]

Громадные пульсации на ВХоде стабилизатора! С6 походу высох или в обрыве, как и у тов. mitrych. Меняйте конденсатор.

[Гость yodayoda]

Скорее высох чем в обрыве(на рис 3 и 8 видно что емкость то есть, но по моим прикидкам где то 1000-1200 μF,). Заказал новый, ждемс

[Гость yodayoda]

Замена конденсатора принесла свои плоды, источник работает нормально. Всем большое спасибо за помощь и участие в топике!
