Изготовление акустических систем Alphard WH 806

Рекомендованные сообщения

Други чатлане Здравствуйте

Прошу совета в изготовлении акустических систем

Что имею,а имею низкочастотную головку Alphard WH 806 и высокочастотную Sven с маркировкой 1s79-1 060403

На Alphard имею некоторые параметры в том числе Тиля Смола



Сопротивление: 8 Ом

Мощность RMS: 50 Вт

Мощность MAX: 100 Вт

Чувствительность: 87 дБ

Диапазон частот: 34-6000 кГц

∅ динамика: 220 мм (8дюйм.)

Установочный ∅: 184 мм

Высота динамика: 94 мм

Дифузор: Бумага

Подвес: Резина

Фазокорректор: полусферический



Fs 37 Гц

Re 7.4

Bl 6.2

Qts 0.86

Qms 3.06

Qes 1.20

Vas 31

Mms 27.0

Cms 0.69



На Sven не имею ничего,может кто что про них знает,поделитесь



вобщем нужны советы по изготовлению АС на выше означенных динамиках

1 Какой обьём лучше?

2 какой фазоинвертор размеры,если нужен?

3 фильтр,опять же если принципиально,я думаю просто кондёр и всё

проэкт реальный и будет делаться,и возможно даже будет статья



P.S. Про изготовление корпусов писать не надо в этом проблем нет,корпуса будут иномаркам на зависть

А если хорошо зазвучат,то будут очень на зависть



Кстати если у кого возникнут вопросы по изготовлению корпусов акустических систем,а именно соединение деталей,покраска,поклейка ну и т.д.,милости прошу задавайте вопросы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Динамик НЕ ГОДИТСЯ для какого то ни было ящика, кроме открытого.

Его полная добротность превышает все мыслимые границы даже для закрытого ящика, не говоря уже о ФИ.



Скорее всего он преназначен для установки в заднюю полку авто.

Т.е динамик фриэйр.

Если еще не отказались, Игорь, то готовтесь конструировать усилитель с отрицательным выходным сопротивлением, либо корректор Линквица.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И как же теперь быть,строить на щите?,в принципе можно и щит красивый придумать,но хотелось бы в "ящик",может всё таки можно как то выйти из положения,усилитель будет Sony TA-F220

Или тогда подскажите какого размера должен быть щит

Изменено пользователем box-771

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может лабиринт? Это не закрытый ящик и не ФИ. Его можно сравнить с очень длинным открытым ящиком. Других идей в голову не приходит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Длинный открытый ящик ближе к трубе войта.

Если делать в ОЯ ,то ящик нужет очень приличных размеров, это не малогабаритная АС. Или нч не будет. Щит, если только удачно расположить в помещении и помещение достаточно большое, иначе спад где то с 200 гц.



Игорь вы бы поспрошали или почитали, можно ли дин с высокой добротностью ставить в лабиринт и трубу войта.

Если да, то в путь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Судя по разговорам на форуме Альфарда и на Вегалабе высокодоботный динамик можно поставить в лабиринт или в трансмиссионную линию

_https://alphard.flybb.ru/topic1775.html

_https://forum.vegalab.ru/showthread.php?t=5524



Да и у нас тут довольно содержательный разговор про лабиринты был.

https://forum.datagor.ru/topic/19-as-s-akusticheskim-labirintom/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем спасибо за участие,и всё же,если это будет щит,то какого же размера он должен быть?

Никто о малогабаритном ящике не говорил,пусть будет крупногабаритный,размеры?

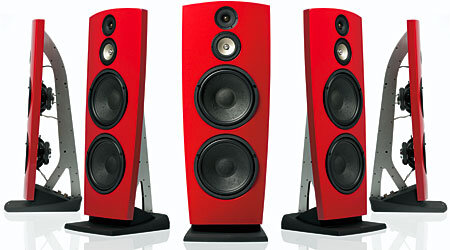

В принципе Щит тоже можно сделать очень интересно

Например вот так,абсолютно не проблема


Изменено пользователем box-771
