Блок питания на кенотроне 5ц3с

Рекомендованные сообщения

Гость DizyHarrison

Доброго времени суток!

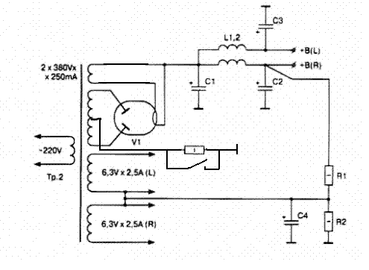

Собираю блок питания на кенотроне для усилителя по следующей схеме




БЛОК питания

VI — 5ЦЗС

L1, L2 — дроссель от люминисцентных ламп 40W

С1, С2, СЗ — 220 мкФ, 450 В

С4 — 47 мкФ, 100 В

R1 — МЛТ 1 300кОм

R2 — МЛТ 1 — 43кОм

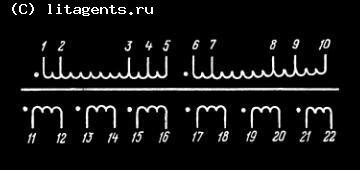

В качестве анодного трансформатора использовал ТА-257-127/220-50, он обладает следующими хар-ми:



Сердечник: ПЛ20х40х60

Мощность: 210 Вт

Ток первичной обмотки: 1,81/1,05 А

Масса: 3,4 кг

Выводы обмоток Напряжение, В Допустимый ток, А

11-12 200 0,27

17-18 200 0,27

13-14 180 0,255

19-20 180 0,255

15-16 20 0,27

21-22 20 0,27

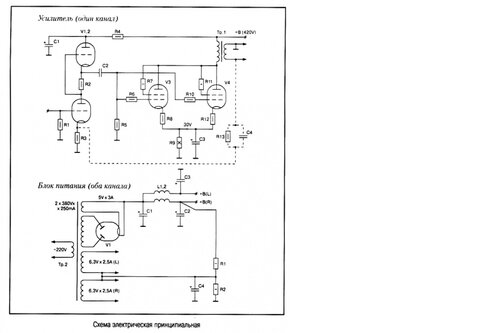

Соединив выводы 12-13 и 18-19 Я получил две обмотки по 380В как обозначено в схеме ПБ. Выводы 14 и 17 соединил в общей точке. Выводы 11 и 20 к анодам кенотрона 5ц3с. Далее все по схеме, но на выходе БП имеем 560В вместо положенных 420 обозначенных на схеме - post-21748-1440956288_thumb.jpg . Как быть? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость DizyHarrison

Без нагрузки. Кстати что можно использовать в качестве неё?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В качестве нагрузки используем 2 соединенных последовательно лампы накаливания на 220в. Примерно по 40 Вт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость DizyHarrison

Завтра попробую измерить напряжение под нагрузкой

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Mikhail

Здравствуйте, уважаемые форумчане. Я новичок в построении лампового усилителя,и у меня возникает много вопросов всвязи с этим.Помогите пожалуйста !Пытаюсь построить РРждый канал усь на лампах6э5п и 6с41с от Пузанова .Вроде с усилителем все понятно.Запутался с блоком питания .Там кенотрон 5цзс Там анодное напряжение 250в *на 230мА на каждый канал.То есть со вторичной обмотки транса брать 250в*460мА? Извиняйте за глупые вопросы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне кажется одного уже мало будет кенотрона. У него максимальный ток 250мА. А Вам нужно на оба канала 460мА

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... .Там кенотрон 5цзс Там анодное напряжение 250в *на 230мА на каждый канал.То есть со вторичной обмотки транса брать 250в*460мА? Извиняйте за глупые вопросы ...

Для получения напряжения 250В. с двухполупериодного выпрямителя на кенотроне, нужно две обмотки (соединённые последовательно, со средней точкой) по 180В. ( вся обмотка 360В. "переменки"). Про ток , сказали выше, на два канала, два кенотрона и обмотка должна обеспечивать ток 460мА. с запасом (не менее 500мА.).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
