Гитарный усилитель FENDER Blues Junior

[vitivsev]

Лак? Да любой, который "не поплывёт" при температуре, хоты бы, 45 - 50 градусов по Цельсию

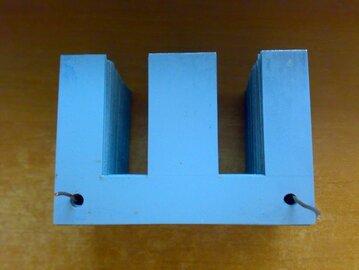

"Ш" пластины дочистил, обезжирил и покрыл акриловым грунтом BOSNY ~1.5 слоя, температуру обещали до 150 градусов. Осталось сделать тоже самое с "I" пластинами...к этому абзацу вернемся совсем попозже, когда изготовлю катушку и попробую что-то рассчитать и намотать...в целом общим результатом проделанной работы доволен.

Изменено 16 Августа, 2015 в 12:11 пользователем vitivsev

[Гость kdtp]

Лепота!!! :smile:

[vitivsev]

• Глава пятая - "Изготовление модифицированного силового трансформатора."

Сообщение #20

1) "Ш" железо от бесперебойника Sc = 32x44; So = 16x48 - требуется намотка и расчет с ноля;

Сообщение #22

Сетевая или I - обмотка трансформатора ~ 230В ток холостого хода замер показал ~ 0,054А;

680 витков ПЭТ-155 d- 0,45мм медь(0,5мм лак);

-----------------------------------------

Анодная:

IIa - 630-634вит. D - 0,31мм - медь; ~ 206В;

IIb - 283-285вит. D - 0,31мм - медь; ~ 96В;

всего ~ 302-307В;

------------------------------------------

Сервис:

III - 2x54вит. D - 0,43мм - медь; ~ 18В и ~ 18В;

Накальная:

IVa - 20вит. D -0,8 мм - медь; ~ 6,65В

IVb - 20вит. D -0,8 мм - медь; ~ 6,65В

------------------------------------------

Намотанный трансформатор и замеры постоянного напряжения анодной обмотки см. рис.

[cbafrunze]

Красавец, получился.

Его бы, еще одеть в броню (корпус).

Солидно.

Бесперебойных источников питания UPS,

большое количество идет на выброс,

есть над чем подумать.

Как вариант.

[vitivsev]

Его бы, еще одеть в броню (корпус)

Валерий, спасибо за отзыв! :smile:

Аккуратные крышечки можно сделать, подумаем...



Небольшое дополнение по намотке:



Первичная обмотка - виток к витку слоями без прокладок(одна секция).

После чего идет прокладка из электро картона 0,3мм;

Далее: анодная обмотка состоит из двух частей, виток к витку, между каждым слоем прокладка в 0,1мм(А-4),

намотана как вариант отдельного питания вторых сеток выходных ламп и

питания предварительного усилителя через дроссель;

После чего идут сервисная(две секции в один слой) и накальные обмотки(две секции в один слой).

Витки скреплены бумажным замком, см. рис.

Все это дело завершает полоса из электро картона в парафине.

[Гость kdtp]

Что то я ни как не могу сосчитать - какое напряжение по "Аноду" (по постоянному току) , а главное, при каком токе потребления, Вы собираетесь получить?

И..., это..., судя по Вашим предыдущим отчётам (сообщение #22), ток ХХ этого трансформатора больше 10% (порядка 11,5%). А хорошо ли это?

Это конечно не моё дело..., но можно было бы "заложиться"не более чем на 90 Ватт мощности этого силовика - всё полегче для трансформаторного железа....

По идеи, этой мощности (90 Ватт) хватило бы для "проекта" FENDER Blues Junior. Впрочем, мне не известны все Ваши планы по этому "проекту", посему, мои рассуждения "вслух" могут быть ошибочными.... В таком разе - извиняйте.

[vitivsev]

...судя по Вашим предыдущим отчётам (сообщение #22), ток ХХ этого трансформатора больше 10% (порядка 11,5%). А хорошо ли это?

Ничего хорошего(0,054А), подарить розетке просто так 15 ватт не хоца))).

Если правильно понимаю, ток холостого хода должен быть 3-8% от номинального, т.е. для 100 ваттного трансформатора порядка ~230В-0,023А ~5,3Вт; Поэтому перемотка данного "ХХ", пусть так зовется чтобы не путаться, неизбежна, это не окончание работы с данным железом;

Что в принципе дало? Увидеть объем вложенного провода и прокладок. Понять возможные ошибки расчета, а они есть.

Замечания приняты, будем исправлять.

не известны все Ваши планы по этому "проекту", посему, мои рассуждения "вслух" могут быть ошибочными...

Что хочется получить от "ХХ" трансформатора - выжать из него по полной, с дополнительной возможностью использования других ламп в выходном каскаде, намекаю на 2х6П3С...(очень хочется попробовать и сравнить с 2хEl84-).

Спасибо!

[Гость kdtp]

Силовой..., ну, для начала, есть простое правило (на пальцах..., по-пацански) - чем меньше габаритная мощность железа, тем больше должно быть намотано витков в первичной (сетевой) обмотке трансформатора.

Сравните Ваше железо и железо трансформатора ТС-180. Ну, так вот, в ТС-180-2 первичная обмотка на 220 Вольт имеет 680 Витков. При этом понятно, что его первичка не домотана до "правильного" количества витков..., минимум на 10-12% (если не на 15-17%).

А теперь посмотрите на Ваше железо, габаритная мощность которого (по моим прикидкам) 95 - 97 Ватт ..., и сколько Вы намотали витков в первичную обмотку - тоже..., 680 Витков!!!

Маловато, ядрёна балалайка..., маловато - к бабке не ходи!

Да..., если считаете трансформатор на мощность до 100 Ватт, значение магнитной индукции берите не более 1,0 - 1,1Тл. Я понимаю, что это маловато. НО, зато мы страхуемся от плохого качества железа и "прочих просчётов". С таким значением магнитной индукции мы можем не добрать какое то количество мощности , на что способно наше железо..., НО, зато уж точно получим (более или менее) "жесткий" трансформатор.

Изменено 23 Августа, 2015 в 08:26 пользователем kdtp

[vitivsev]

680 Витков...маловато, ядрёна балалайка..., маловато - к бабке не ходи!

Да..., если считаете трансформатор на мощность до 100 Ватт, значение магнитной индукции берите не более 1,0 - 1,1Тл...страхуемся от плохого качества железа и "прочих просчётов". С таким значением магнитной индукции мы можем не добрать какое то количество мощности, на что способно наше железо..., НО, зато уж точно получим (более или менее) "жесткий" трансформатор..

Спасибо, осознал, первичную переделаю, еще раз пересчитал с пожеланием 1.1Тл получил 840витков.

Со вторичкой хотелось бы все-таки определиться по напряжениям, переменное 200В+90В или 195В+95В,

чтобы сильно не нагибать вторые сетки в режиме покоя?

2xEL84(class B) вторые сетки до +300вольт, а 2х6П3С(AB1*) в стандартном включении g2 = +270В;

Виктор, из Вашей практики сколько процентов желательно добавлять к расчету на падение анодного и других напряжений

в общем или скажем от имеющейся толщины намоточного провода?

Изменено 23 Августа, 2015 в 08:44 пользователем vitivsev

[Гость kdtp]

ТС-90, не самый лучший (по показателям) трансформатор. Однако первичная на 220 Вольт имеет обмотку 966 Витков. Это так..., к слову пришлось.



Вторые сетки 6П3С спокойно переносят "долговременное воздействие" постоянным напряжением 300 Вольт.

.... Делали с одним парнишкой усилитель на 6П3С (без буквы "Е"). Там на вторых сетках получалось 315 -322 Вольта..., усилитель работает второй год на первом комплекте ламп.



Вторые сетки EL84 то же спокойно относятся к напряжению по постоянному току в 300 Вольт. Хотя есть фирменные гитарные усилители, где это напряжение равно 305 - 310 Вольт.. и ни чего, комплекта ламп хватает (при интенсивной эксплуатации усилителя) лет на 5..., а то и на 6.



Процент на падение напряжения в силовом...? Тут всё зависит от степени "жёсткости" силового трансформатора. Как Вы эту "жёсткость" заложили в расчёты..., так и поведёт себя готовый трансформатор. Я давно не мотал силовых трансформаторов, НО, всегда укладывался в 3 - 5 % просадки напряжения по "аноду". Просто "брал" от железа чуть меньше, чем оно могло дать..., и первичку всегда мотал чуть большим количеством витков..., чем выходило при расчёте.

Впрочем, узнать настоящую "жесткость" уже намотанного трансформатора поможет только эксперимент - нужно нагружать вторичную обмотку на номинальную мощность. Вот мы и увидим - что за "гусь" наш самодельный трансформатор.

Да..., ещё..., бывают случаи когда трансформаторное железо плохого качества (обладает очень плохими свойствами). Тут уж, мотай..., не мотай - один хрен, на максимальной мощности, просадка напряжения обеспечена, и весьма не хилая.

[Гость kdtp]

Виталий, вот очень интересный режим для лампы 6П3С в РР усилителе, класс "А"!!!

Делал гитарный усилитель для моего приятеля гитариста усилитель с таким режимом. На прикреплённом файле этот режим выделен красной линией. Только, в моём усилителе, напряжение на аноде выходных ламп было порядка 310-305 Вольт . На вторых сетках..., где то 290-280 Вольт (после дросселя на 10Н)....

Звук..., обалденный!!!

Вот, кстати, можете попробовать и сравнить звучание в РР усилителях, пентода EL84 в классе "В" и лучевого тетрода 6П3С в классе "А". Только учтите, что оконечный каскад усилителя на 6П3С, в этом режиме (класс "А" в РР усилителе), при максимальной мощности, потребляет порядка 175 мА!!! А вот EL84 в классе "В", при максимальной мощности - всего то (примерно) 115 мА...

[vitivsev]

Виталий, вот очень интересный режим для лампы 6П3С в РР усилителе, класс "А"

Виктор, Вас понял! Очень заманчиво. Взял на заметку.
