Схема индикатора уровня записи.


Рекомендуемые сообщения

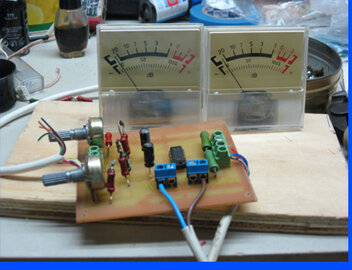

Собрал схему. С микросхемами первый раз имею дело. Посоветуйте, кто может, подаю на вход сигнал с компьютера, стрелка отклоняется на половину деления. Так должно быть или я что-то напутал?



Ссылка на комментарий
Поделиться на другие сайты

  • Ответов 46
  • Создана
  • Последний ответ

Топ авторов темы

Топ авторов темы

Изображения в теме

квадратики с цифрой два - что это такое?

1-буферный усилитель

2-преобразователь двухполярного сигнала

3- стабилизатор рабочихрежимов.

МС представляет собой двухканальный двухполупериодный выпрямитель среднего значения сигналов. Может быть использована в различных устройствах в качестве преобразователя напряжения в полосе рабочих частот до 100 кГц.

Вышеприведенная схема из даташита и под двухполярное питание. Вопрос к топикстартеру--- Вы чем питаете ???

Да. У меня в бумажном справочнике указан тип индикаторов Р1 и Р2 ---- М4761

Изменено пользователем picap
Ссылка на комментарий
Поделиться на другие сайты

Питание микросхемы какое у вас?

Должно быть двуполярное по 3-15 вольт в плече.

Изменено пользователем sstvov
Ссылка на комментарий
Поделиться на другие сайты

Питание микросхемы какое у вас?

Должно быть двуполярное по 3-15 вольт в плече.

Питаю от лабораторного блока питания, как на схеме показано плюс подсоединяю на одну клему, минус на другую. Снимаю с блока питания вольт 10. А с плечами мне не совсем понятно?



Ссылка на комментарий
Поделиться на другие сайты

Питаю от лабораторного блока питания, как на схеме показано плюс подсоединяю на одну клему, минус на другую. Снимаю с блока питания вольт 10. А с плечами мне не совсем понятно?



Кажется я понял что такое двуполярное питание, но как мне его заполучить?


Изменено пользователем Kozak20013
Ссылка на комментарий
Поделиться на другие сайты

Можно и однополярным: _https://www.kontest.ru/datasheet/unkn0wn/k157da1.pdf

А вот эта ссылочка, то что я искал! Кстати не понятно, при этом питании схема работает на один канал?


Ссылка на комментарий
Поделиться на другие сайты

по этой схеме нельзя ничего понять

квадратики с цифрой два - что это такое?

Квадратики - это структурное изображение внутреннего устройства чипа ДА1 :smile: ПРосто не обращай на них внимание, смотри на прямоугольник по периметру и номера ног.



Цитата(Kozak20013 @ 24.7.2015, 2:53) *

Питаю от лабораторного блока питания, как на схеме показано плюс подсоединяю на одну клему, минус на другую.

Ну в общем правильно. А третий провод где? Общий, земля, GND?



Счас рисунок сделаю.

Ссылка на комментарий
Поделиться на другие сайты

Ну в общем правильно. А третий провод где? Общий, земля, GND?

Счас рисунок сделаю.



Вы говорите о третьем проводе к моему блоку питания? Или мне все равно собирать другой БП?

Ссылка на комментарий
Поделиться на другие сайты

Собрал схему. С микросхемами первый раз имею дело. Посоветуйте, кто может, подаю на вход сигнал с компьютера, стрелка отклоняется на половину деления. Так должно быть или я что-то напутал?

Разводку печатной платы нужно посмотреть. Минус как землю развели?
