Дисплей SPI OLED 2.4" и AVR

Рекомендованные сообщения

Гость SubStanceGred

Здравствуйте, помогите мне разобраться. Возможно ли подключить OLED дисплей как обычный LCD, минуя SPI. Либо хотя бы C2i.

Смысл проекта - часы, наручные часы с функциями брелока автомобильной сигнализации. тоесть уже на spi встанет радио модуль нрв24л01



+https://ru.aliexpress.com/item/2-4-inch-10PIN-Blue-OLED-SSD1309-Drive-IC128-64-SPI-Interface-3-3V/2050486604.html

Вот пример дисплея... И плату под ним уберу. он пойден сразу на плату где чип авр.

И ног у авр не жалко.

Изменено пользователем SubStanceGred

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
И плату под ним уберу. он пойден сразу на плату где чип авр.

И ног у авр не жалко.

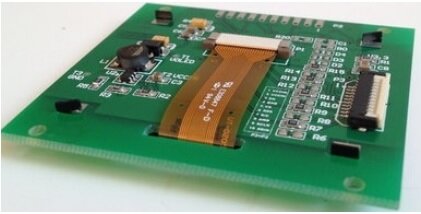

Посмотрите что у него с обратной стороны:


Шлейф очень узкий, как по мне так проще взять обычный цветной маленький LCD c параллельной загрузкой и нормальным шлейфом который можно припаять обычным паяльником.

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SubStanceGred

Посоветуйте. В силу того сколько нужно заталкать в эти часы этот дисплей закрыл бы все, а 1,3" или подавно 0,9" будут маленьким окошком в коробке



И мне кажется на задней стороне выполнено несколько вариантов для подключения - а это лишнии детали

Изменено пользователем SubStanceGred

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот например ST22TM28 V02



_https://datasheets.gpio.dk/dl/ST22TM28%20V02.pdf





Очень высокая кастратность, черный цвет действительно черный. Рекомендую.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SubStanceGred

Он цветной же, мне кажется это слишком круто для часов

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вам виднее.

Изменено пользователем Sergiy_83

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SubStanceGred

А если nRF24L01+ и дисплей пустить оба через spi производительность упадет? И как организовав такую связь сделать разъем для программирования что бы все работало

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
А если nRF24L01+ и дисплей пустить оба через spi производительность упадет?

Оба на SPI. Идея хорошая. Насчет производительности конечно упадет вдвое так как общение либо с тем либо с тем, но в вашем случае думаю это не важно. По радио модулю я так понимаю вы хотите включать и выключать ее? если так то это небольшой трафик :smile: Что касается LCD это тоже не проблема - время прорисовываете раз в секунду и все.

И как организовав такую связь сделать разъем для программирования что бы все работало

Самое простое - разъем. Разъединил - прошил - соединил!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SubStanceGred

а вы хорошо разбираетесь в авр программирование? я тут нашел схему на si4432 , как я понял она лучше для брелока чем нрв24л01, компактнее и в городских условиях дальше возьмет? а ее программный spi нельзя переписать под другие лапы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а вы хорошо разбираетесь в авр программирование?

С дисплеем помогу, с остальным не факт.

а ее программный spi нельзя переписать под другие лапы?

Вы бы описали что вы хотите сделать более подробно тогда и советы можно давать более конкретные.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Sergiy_83 абсолютно верно сказал!

Выкладывайте все материалы, описывайте задумку и трудности. Я всё перенесу в шапку темы и переименую её.

Так будет больше шансов получить помощь. А вообще, лето надвигается... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость SubStanceGred

Ну тогда начну из далека. Сигнализация на моей машине как принето с рисунком машинки. По моему мнению такой вариант не может вести полную связь с пользователем, вот допустим задавать настройки - бесит считать мигания фар. И я уже давно задумывал про такой брелок который бы общался с человеком на понятном языке. Так же в силу мощи авр позаталкать туда дополнительных функций контроля над машиной. Я понимаю что тогда и сам блок в машине придется делать. И тут толчек к моей идеи - я разбил брелок. Так вот хочу начать делать сигнализацию с автозапускам. И мысля пришла сделать брелок наручными часами. Сам блок в машине не сложно сделать а вот заталкать брелок в наручные часы и что бы все работало и ловило на нормальном растояние.
