pioneer11

переделка усилителя Boss RIP D3 Ripper

Рекомендованные сообщения

привет ребята

у меня возникла проблема с переделкой усилителя для сабвуфера в машыне одно канальный только для нч

обошол я схему где фильтрация вч и сейчас он как простой унч

но проблема в том что на выходе стоят 4 конденсатора по 200в на 220μF

я их отпаил и выход натчел щипить сильно

паставил их на место всё норм

однако кондёры греются и взорвутся в конце концов

короче они подключены

4 конденсатора

одна пара последовательно

вторая тоже

а потом они подключены на плюс и минус на выход

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конденсаторы стоят между выходом (в точке подключения динамика) и землёй (питанием) ? :smile:

Укажите точно марку усилителя сабвуфера.

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Иван Иваныч, без обид, перечитайте - вы сами поняли, что написали?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Boss RIPD3 Ripper Series Class D

monoblok amplifier

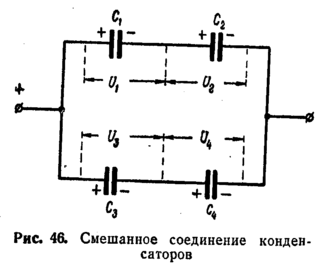

да там конденсаторы электролит смешанное подключение у них

вот так.

и подключены параллельно с выходом звука





Изменено пользователем pioneer11

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Класс D. C этого лучше бы и начать. Принцип работы в этом классе коренным образом отличается от нормальных усилителей. И всё равно, конденсаторы ПАРАЛЛЕЛЬНО нагрузке, если я правильно понял, это сильно. :smile:

Если так, они и должны греться, а hkcktljdfntkmyj-параллельное подключение, скорее всего, дл я увеличения их мощности. Скорее всего конденсаторы - элемент LC фильтра на выходе и убирать этот фильтр нельзя.

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

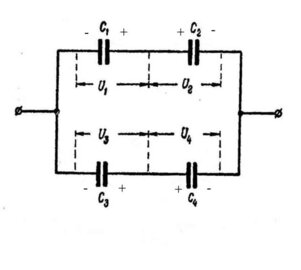

Вообще я ставил другой вариант и почти не грелись.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Неплохо бы иметь схему или хотя бы знать как было в заводском исполнении.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вообще я ставил другой вариант и почти не грелись.



какой вариант тот что на схеме?



можете подсказать мне что делать?!

ставить конденсаторы по мощнее?

и вообще он выполнен на полевых транзисторах!!





Добавлено после раздумий:



Неплохо бы иметь схему или хотя бы знать как было в заводском исполнении.







я искал схему но не мог найти

так с завода подключены эти конденсаторы

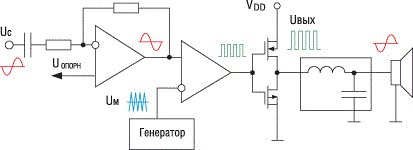

это типовая структура усилителя класс Д


Изменено пользователем pioneer11

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Класс D тут ни при чём.

Ни на какой класс никто не ставит в паралель динамику электролитические конденсаторы, да еще таким образом.

Вот вам руководство пользователя на усилитель Boss RIP D3 Ripper: Ripper_RIP_D3.pdf



Схемы принципиальной нет, но есть схема инсталляции в автомобиль и соединений всей периферии.

Коденсаторы ставятся только ПО ПИТАНИЮ, как у любого мощного автомобильного УМЗЧ.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 это типовая структура усилителя класс Д

2 можете подсказать мне что делать?!

3 какой вариант тот что на схеме?

4 Коденсаторы ставятся только ПО ПИТАНИЮ, как у любого мощного автомобильного УМЗЧ.

1 Да, но смущает высокая ёмкость. Чтобы отфильтровать высокую несущую частоту, на мой взгляд, ёмкость должна быть многократно меньше.

Впрочем я никогда не вникал в класс D - мне он неинтересен.

2 Слушать. Греются - не аргумент, может быть так и надо. Вот только может быть важен ТИП конденсаторов. Для одних такой режим может быть нормальным, для других - аварийным.

3 Да. Обратите внимание, что конденсаторы включены по другому.

У Гарри (Александра) 4 конденсатора образуют один НЕполярный. Это гораздо логичнее.

4 Полагаю, мы обсуждаем конденсаторы ВНУРИ корпуса, на плате усилителя.
