Гость anatolii1234

кинап

Рекомендованные сообщения

Гость anatolii1234

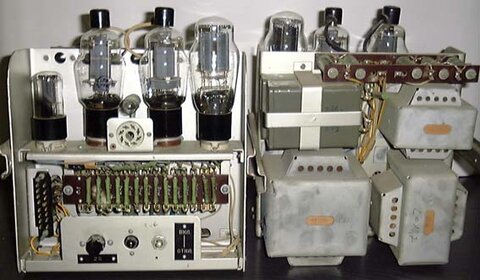

уважаемые форумчани вот попались два таких усилка 25-уо-1 от кинап что можно из них собрать на этих же лампах, Г-807 и трансах. данные прилагаю и схему тоже

25UO_1.djvu


Изменено пользователем anatolii1234

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
что можно из них собрать на этих же лампах, Г-807 и трансах.

Если без перемотки трансформаторов, в идеале обоих - нечто, недалеко ушедшее от оригинала.



Силовой трансформатор достаточно качественный - индукция 1 Тл

Выходной - 10,7 кОм / 4 Ом с К.П.Д.93% и сердечником, вполне адекватным выходной мощности в 25 Ватт.



Прежде чем переделывать, стоило бы промерять, что он из себя представляет в оригинале по мощности, полосе и искажениям. Может, будет достаточно перемотать выходной трансформатор для расширения полосы пропускания.



И, потом, прежде, чем советовать что можно из них собрать, интересно бы знать, что хочется из них собрать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anatolii1234

а схемку не подскажете для двух тактника и с данными намотки выходника? пробовал запускать звук ужасный по ходу надо электролиты менять и шипко он громоздкий сопротивление большие

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals

Схема - вот, например.

А уменьшится он вряд ли.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anatolii1234

спасибо большое буду пробовать собирать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals

Спасибо говорить рано.



Там требуется источник отрицательного смещения, которого у Вас нет и выходной трансформатор придётся полностью перематывать.

Да! И выходная мощность всего 8 - 9 Ватт. Устроит?



В принципе, можно использовать и ваш БП, переделав ту схему под автосмещение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anatolii1234

а если по мощнее где то ват 50. щас посмотрел схемку 8-9 маловато будет.может проще старый усилок востановить . перемотку транса сделать не проблема станок имееться опыт тоже но только на силовые .почитал про намотку выходников разобрался намотать смогу

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отличный комплект для "Собери сам". Трансы готовые, и перематывать не надо. Обмотку IV силового тр. можно использовать для получения смещения выходных ламп, если переделывать на фиксированное смещение. Если вместо кенотрона поставить диодный выпрямитель, то можно получить анодное побольше. В результате выходная мощность поднимется. Вообще трансы с большим запасом, так что по поводу увеличения мощности до 30-35 ватт можно не беспокоиться.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ват 50. щас посмотрел схемку 8-9 маловато будет

Мне кажется, сначала нужно определиться с нагрузкой - какие громкоговорители будете применять и в каких условиях(помещение и т.д.)? Может, и 8-9 будет много..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
Обмотку IV силового тр. можно использовать для получения смещения выходных ламп, если переделывать на фиксированное смещение. Если вместо кенотрона поставить диодный выпрямитель, то можно получить анодное побольше. В результате выходная мощность поднимется. Вообще трансы с большим запасом, так что по поводу увеличения мощности до 30-35 ватт можно не беспокоиться.

Михаил Александрович! Вот Вы когда совет давали, на чём основывались?

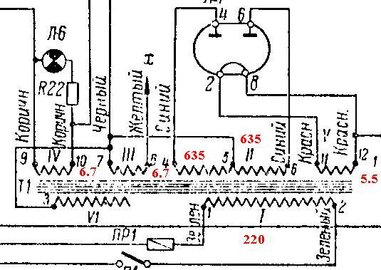

Для справки - кусочек схемы с напряжениями обмоток на ХХ.






Обмотка IV, которую Вы советуете - это накал предусилителя. Смещение ламп в данной схеме - 26 Вольт. Городить выпрямитель с учетверением? А то и более, если захотим иметь запас на регулировку.

Если вместо кенотрона поставить диодный выпрямитель, то можно получить анодное побольше. Можно. 750 - 760 Вольт под нагрузкой. Куда прикажете столько девать? Мы, ведь, не 100 Ватт на ГУ-50 намерены построить.

Вообще трансы с большим запасом, так что по поводу увеличения мощности до 30-35 ватт можно не беспокоиться.

Силовой - да. Его, если перемотать, одного хватит на два канала. А выходные там впритык. Если говорить о качестве, конечно.

а если по мощнее где то ват 50.

Можно и помощнее. Но с полной переделкой, включая оба трансформатора. Если базироваться на имеющемся комплекте ламп - получится что то вроде ТУ-50 (УМ-50).

Посоветовал бы сделать клон Quad II. Как раз тот случай.





Ссылка на наш кит, добавил Datagor: Project-009 v.2 "QUAD CLONE". Классический транзисторный усилитель Hi-Fi (2 канала, без ПП). Набор для сборки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость anatolii1234

спасибо всем пишите идеи. а пока я буду схемки смотреть.нагружать буду 4 омные колонки мощность нужна примерно от 20 ват

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
