Как сделать грамотное отключение темброблока?


Рекомендованные сообщения

Приветствую еще раз, Уважаемые!

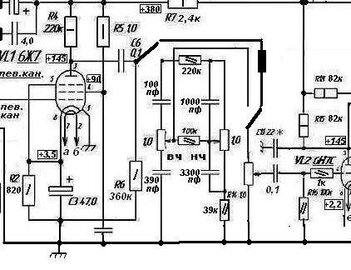

Есть работающая нормально схема лампового усилителя с темброблоком. Появилась необходимость сделать его отключаемым по мере надобности. Буду ВСЕМ признателен за совет - как это грамотно сделать в рассматриваемой схеме? Схему - прилагаю. Заранее - СПАСИБО!!!


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Достаточно верхний вывод резистора - регулятора громкости отключить от ползунка регулятора "НЧ" и подключить через добавочное сопротивление напрямую к правому выводу конденсатора С6 (ко входу темброблока).

Подобные мостовые темброблоки, как правило понижают уровень сигнала раз в десять. Добавочный резистор, совместно с резистором регулятором громкости образует делитель, призваный привести уровень сигнала к тому же уровню, что и уровень, после темброблока. Поэтому величину добавочного резистора следует подобрать экспериментально. Ну а в качестве переключателей можно применить либо реле, либо любой механический переключатель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это понятно - я и попробовал еще ДО написания сюда письма так сделать - именно как Вы предлагаете: резистор включил в цепь от конденсатора разделительного - к регулятору громкости методом подбора - получилось около 3,3 Мом. Но тут возникло искажение сигнала: сам сигнал действительно уменьшился в требуемое кол-во раз, но на синусоиде появилась некая "ступенька" примерно в ее середине - непонятного происхожения.. :smile: Вот и гадаю - почему она вдруг появилась? В то время как БЕЗ этого резистора все нормально - идеальная синусоида как после емкости, как и после регулятора громкости (т.е. С темброблоком)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я сделал так


А именно двумя тумблерами с двумя группами конактов,можно конечно и реле с четырьмя контактами

Конечно резистор надо подобрать или уменьшать громкость перед переключением

Почему я сделал двумя тумблерами а не реле,потому что если не переключать возле резистора громкости то появляется искажение похожее на подобие расширения стреобазы,в старых магнитолах,но ради баловства можно и не переключать

Изменено пользователем box-771

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Я сделал так



Все верно у Вас изображено - ТОЧНО ТАК я и делал!! Прямо как изображено в Вашем варианте схемы. Отключал полностью весь темброблок и коммутировал конденсатор через вводимый резистор на регулятор громкости. И - все равно - ИСКАЖЕНИЕ синусоиды! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Все верно у Вас изображено - ТОЧНО ТАК я и делал!! Прямо как изображено в Вашем варианте схемы. Отключал полностью весь темброблок и коммутировал конденсатор через вводимый резистор на регулятор громкости. И - все равно - ИСКАЖЕНИЕ синусоиды! :smile:

Попробуйте (может, поможет) внести небольшое дополнение к Вашей «модификации». Нужно добавить один конденсатор. Схему прилагаю.


Изменено пользователем kdtp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Попробуйте (может, поможет) внести небольшое дополнение к Вашей «модификации». Нужно добавить один конденсатор. Схему прилагаю.

Вот, кстати, КАК она выглядит на экране осциллографа - эта измененная синусоида (см.фото, правда не очень качественное - снято в движении, к сожалению).


Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Спасибо, попробую. :smile:

Действительно, я упустил этот момент, нужно попробовать установить разделительный конденсатор.

Кстати, необходимо помнить, что переключения Вы делаете в высокоомных цепях. Вполне возможно, что сказываются наводки и паразитная ёмкость, когда Вы пытаетесь "вынести" переключающие элементы. Попробуйте воспользоваться экранировкой. А заодно определитесь, в каком каскаде начинают возникать искажения.

Изменено пользователем yura

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Cдоп там не нужен. С6 уже является разделительным конденсатором. А нижний конец R6 уже соединен с землей. А вот зашунтировать дополнительное сопротивление (которое черным дорисовано) конденсатором 100-1000 пФ не помешает - уменьшит завал по верхним частотам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот, попробовал. Все то же самое: что С конденсатором дополнительным, что БЕЗ него. :smile: Вообще странная картина получается в итоге. БЕЗ дополнительного резистора - т.е. при включенном темброблоке - все в ажуре: прекрасная синусоида и после разделительного конденсатора, и после темброблока - на верхнем конце регулятора громкости, и после него. Но как только включается это самое сопротивление, как тут же появляется искажение. Т.е. если разорвать цепь от разделительного конденсатора к регулятору громкости, то в точке разрыва прекрасная синусоида. Если в эту точку подключить доп.резистор 3,3 Мом, то на другом конце этого резистора при отключенном рег.громкости - тоже нормальная синусоида. Но как только в эту точку подсоединить рег.громкости - все: искажение. :smile:



Добавлено после раздумий:

Cдоп там не нужен. С6 уже является разделительным конденсатором. А нижний конец R6 уже соединен с землей. А вот зашунтировать дополнительное сопротивление (которое черным дорисовано) конденсатором 100-1000 пФ не помешает - уменьшит завал по верхним частотам.



СПАСИБО за совет! Посмотрю - как там БЕЗ темброблока будут верхние частоты, тогда, может, и поставлю этот конденсатор. Но пока борюсь с искажением сигнала...



Добавлено после раздумий:

Действительно, я упустил этот момент, нужно попробовать установить разделительный конденсатор.

Кстати, необходимо помнить, что переключения Вы делаете в высокоомных цепях. Вполне возможно, что сказываются наводки и паразитная ёмкость, когда Вы пытаетесь "вынести" переключающие элементы. Попробуйте воспользоваться экранировкой. А заодно определитесь, в каком каскаде начинают возникать искажения.



Пробовал и это. Брал экранированный провод - все одно, увы. Насчет - в каком каскаде? - ответил выше.

Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вам, уже, совершенно правильно подсказали.

Подобные мостовые темброблоки, как правило понижают уровень сигнала раз в десять.

Только делитель надо организовывать не из высокоомных резисторов (помех, а то и самовозбуждения нахватаетесь), а делать его возможно более низкоомным.

Лучшее, в Вашем случае, решение - это заменить R6 парой 330к + 36к. Это даст требуемое ослабление при достаточно низкоомном выходе.






Провода от делителя и темброблока до переключателя и от переключателя до РГ очень желательно экранировать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
