Стоит проверить металлизацию переходных отверстий от базового резистора до базы транзистора.

Некоторые виды старых транзисторов делают до сих пор _http://integral.by/sites/default/files/catalog_2017.compressed.pdf

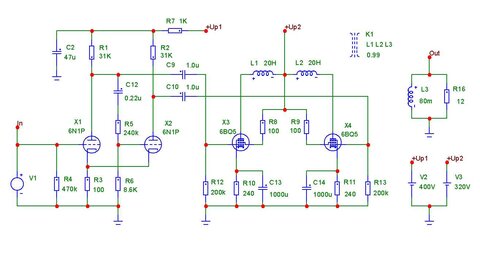

Приведенная мною схема это просто возможный вариант. Зачастую легче найти качественные LowESR конденсаторы, например из компьютеров, нежели хорошо согласованные пары ламп.

Отдельные резисторы в катодах позволяют выравнивать анодные токи и значительно снижают разбаланс.

Обмотки зависят от нижней частоты. Для 50Гц есть куча программ для расчета. Для пробы можно использовать готовый трансформатор 220В/36В.

Документация _https://www77.zippyshare.com/d/E55KSgcn/8056573/0-30Vinstall.pdf

Как правило 105 градусные конденсаторы имеют более низкий ESR чем 85. Можно ожидать что меньший ESR внесет меньше погрешености. Влияние на звук линейности вольт-фарадных характеристик и абсорбции электролитических конденсаторов дело темное.

ЛАТР

Схема с одним трансформатором. Выпрямительные диодные мосты подключаются к вторичной обмотке через дополнительные конденсаторы. Использовать схему Латура как два однополупериодных выпрямителя следует с осторожностью. При разнице в нагрузке по плюс/минусу, появляется постоянная составляющая тока во вторичной обмотке, что может привести к частичному насыщению сердечника трансформатора, и его перегреву. PS-3.ZIP

Разных схем много. Спрашивалось о "простых маломощных стабилизаторов напряжения с защитой от КЗ и (главное!) ограничением потребляемого нагрузками тока." Не говорилось о триггерной защите, стартовом режиме, падающей характеристике. В итоге, решена задача или нет? Если да - можно закрывать тему. Но можно и поговорить. :biggrin:

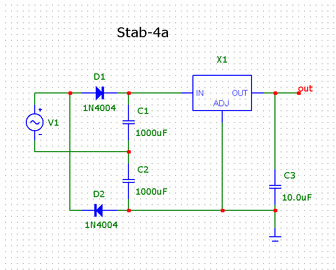

Для +5 можно использовать выпрямитель с удвоением.

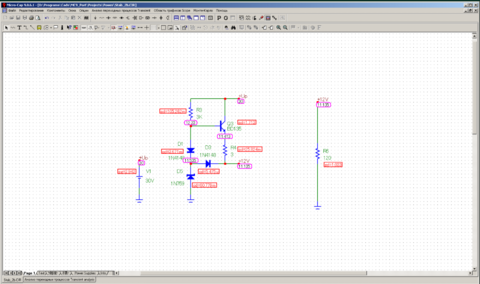

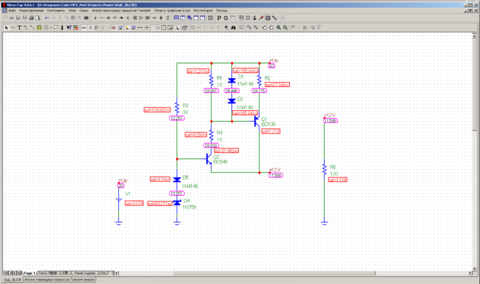

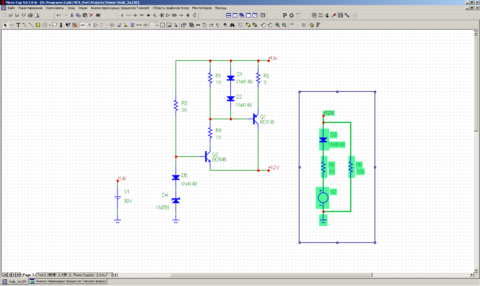

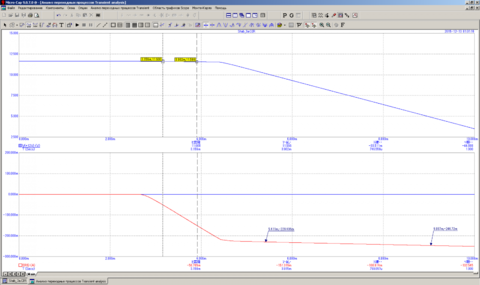

Простая схема и результат моделирования представлены на рис. "Stab-2a-cir.png" и "Stab-2a-sim.png" соответственно. Из рисунков видно что выходное сопротивление этой схемы равно 4 ома (0.4В/0.1мА). Напряжения и рассеиваемая мощность даны на рис. "Stab-2b-cir.png" при токе нагрузки 90 мА. Мощность рассеиваемая на транзисторе равна 1.7 Вт, т.е. 502/503 не подходят. Схема с более низким выходным сопротивлением и результат моделирования представлены на рис. "Stab-3a-cir.png" и "Stab-3a-sim.png" соответственно. Из рисунков видно что выходное сопротивление этой схемы равно 0.33 ома (0.033В/0.1мА). Напряжения и рассеиваемая мощность даны на рис. "Stab-3b-cir.png". Мощность рассеиваемая на регулирующем транзисторе также равна 1.7 Вт. В последней схеме диоды Д1, Д2 можно заменить светодиодом (индикация перегрузки) с перерасчетом R2. Диоды Д4, Д5 можно заменить одним стабилитроном или TL431 с двумя резисторами (возможность подстройки выходного напряжения ).

Q: Алексей, а качестве маломощных Q2 и Q5 сработают КТ315/КТ361? A: По напряжению, току и мощности они подходят как и практически любые другие.

Как вариант. Расчет довольно прост. До тех пор пока ток нагрузки мал, диод в эмиттере закрыт и схема работает как простой эмиттерный повторитель с выходным резистором в цепи эмиттера. Когда ток велик, диод открывается и забирает ток от резистора в базе, при этом ток через стабилитрон прекращается. Падение напряжения на двух диодах ограничивает напряжение на элементах база-эмиттер + резистор в эмиттере, тем самым ограничивает ток. Нужно учесть что транзисторы (например 814,815) должны быть на радиаторе. Для уменьшения пульсацийна выходе, резистор в базе можно заменить на два последовательно включенных, средняя точка которых через конденсатор более 100 μF подключается к общему проводу.
