Облегченный учебный курс: использование ламп 6П14П в УЗЧ




144 пользователя проголосовало

  1. 1. Мне нужна такая информация

    • Да
      132
    • Нет
      3


Рекомендованные сообщения

Пожалуйста голосуйте в шапке темы!



Содержание курса:

Часть 1. Действующие лица и исполнители

Часть 2. Рождённая пентодом

Часть 3. Назад, в триоды

Отступление специальное. The Legend

Часть 4. Золотая середина

Часть 5. Камень в огород

Часть 6. А как же ОС, ведь без нее в тетроде не куда (© Руслан «Dolboyacher»)

Часть 7. Идя на встречу пожеланиям трудящихся - Покемон

Часть 8. Идя на встречу пожеланиям трудящихся 2 - STC

Часть 9. Искажение искажений

Часть 10. О выходном трансформаторе. "Я его слепила из того, что было"



Судя по вопросам в темах ветки «Схемы на электронных лампах», на форуме есть много людей, делающих свои первые шаги в лампостроениии. Основная проблема для начинающих – где взять доступную, понятную и, главное, достоверную информацию. Самое надёжное – в книгах и учебниках, написанных тогда, когда ламповый усилитель был буквально в каждом доме. И не в качестве диковинки, а как вещь повседневного использования.

Но, кто сейчас, на самом деле, будет читать книги по 500 страниц, почти без картинок?

Постараюсь немного восполнить этот пробел, на примере 6П14П.



Почему она – да редко кто, из занимающихся лампами, не строил что то на ней. И, уж точно – все о ней слышали.



Предупреждаю сразу – не ждите в конце никаких «суперсхем». Моя цель – в двух словах рассмотреть несколько примеров использования этой лампы, показать, что на что и как влияет и чего, на самом деле, можно ожидать от того или иного варианта.

Поскольку тема задумывается как познавательно - образовательная, извините, если не буду реагировать на вопросы типа «А почему в моём усилителе….». Для этого лучше создать собственную тему, там и поговорим.



Вопросы "звучания", влияния кенотронов или конденсаторов ФТ не рассматриваются категоричеси. В основе даже самого позолоченного Hi - End'а лежит самая обычная физика, как фундамент, без которого не обходится ни дом, ни дворец. Ей и уделим своё внимание.



Теперь, когда разобрались с вопросом «Что», давайте посмотрим «Как».



Я не собираюсь ничего паять или измерять. Просто, без шума и пыли, воспользуюсь программой «Микрокап» (Micro-Cap). Это программа для аналогового и цифрового моделирования электрических и электронных цепей, содержащая в себе достаточно богатую библиотеку элементов и средств анализа. Рассмотрение этой программы выходит за рамки темы, посему, не будем задерживаться.

Сразу оговорюсь – результаты анализа могут не полностью совпасть с реально спаянной схемой. Прежде всего из-за конечной точности моделей и некоторых допущений при анализе схем. Ну и, разброс парметров реальных элементов тоже вносит свою лепту. Тем не менее, эти отклонения весьма невелики, да и интересуют нас не столько точные цифры, например, искажений, сколько как они меняются при тех или иных вариантах схемы. С этим программа справляется без проблем.



Тема растянется на несколько постов, во первых из-за ограничений форума на размер аттачментов, и, во вторых – просто нужно подготовить материал.

По дороге мне придётся иногда делать лирические отступления от темы, для пояснения вопросов, напрямую к ней не относящихся, но необходимых для понимания.



Итак, Часть первая - Действующие лица и исполнители.



Вот схема, которую мы будем анализировать и видоизменять. Режимы по постоянному току, в данном случае, будут константой, чтобы не оказывать влияния на анализ интересующих нас вещей. Никаких обратных связей, хитроумных режимов - классическая классика.


Почему 12АХ7 и 6BQ5? Они есть в родной библиотеке и весьма близки к 6Н2П и 6П14П, зачастую используемыми в паре. Я предпочитаю использовать библиотеки от разработчика, поскольку имеющиеся в Сети библиотеки отечественных компонентов, либо просто переименованные импортные, либо сомнительной точности и происхождения.



=====================================================

Отступление первое. Условия измерений.

6П14П поставлена в максимально «паспортные» режимы, как по питанию, так и по нагрузке. 250 Вольт анода и экрана, 4 кОм приведенной нагрузки. Амплитуда напряжения на управляющей сетке лампы выбрана на 0,5 Вольта меньше, чем напряжение смещения. Это, правда, не обеспечивает максимальной «раскачки», зато гарантирует отсутствие ограничения по первой сетке. Впрочем, лампа "недораскачана" менее, чем на 1 дБ.

Эти условия относятся ко всем рассматриваемым вариантам для исключения зависимости результатов от режима по постоянному току или изменению нагрузки.



Практически единственная "идеальная" деталь в схеме - выходной трансформатор. Это отдельное многотомное повествование, так что не буду переружать вас информацией. Всё что я сделал по этому поводу - поставил катушку, имитирующую величину индуктивности типичной обмотки малогабаритного однотактного трансформатора. Это необходимо для анализа полосы пропускания на НЧ.

=====================================================

Отступление второе. Драйверный каскад.

Драйверный (по русски - предконечный) каскад, собран по схеме т.н. усиленного SRPP (каскад с динамической нагрузкой, по нашему). Не буду останавливаться на его работе и свойствах, интересующимся Google предложит достаточно информации.


В сущности, можно было бы обойтись и без него, подав сигнал прямо с источника на сетку 6П14П, но захотелось, для большей достоверности, приблизить условия к "боевым".



Предлагаю взглянуть на его свойства, могущие повлиять на результат анализа. Таковых два: полоса частот и искажения. Результаты моделирования представлены на графиках.

post-7425-1421095177_thumb.jpg post-7425-1421095201_thumb.jpg post-7425-1421095227_thumb.jpg

Для искажений графика два – при выходном напряжении 9,5 Вольт и 32 Вольта. Первое немного превышает напряжение, необходимое для раскачки лампы в штатном режиме, зачем нужно второе – увидим по ходу дела.

Пока запомним основные параметры каскада – полоса частот по уровню -3 дБ 3,7 Гц, искажения при выходном напряжении 9,5 Вольт – не более 0,006%, при 32-х Вольтах – 0,18%

Все измерения параметров драйвера делались в точке соединения С2 и R6, при отсутствии 6П14П.

Попутно замечу, что искажения при большом сигнале заметно зависят от номинала R4 и минимальны при некотором его значении. Его лучше подбирать в реальной схеме по уровню искажений.

=====================================================

Отступление третье. Графики анализа искажений.

Их четыре. На первом представлен спектр сигнала в линейном масштабе с указанием №№ гармоник.Поскольку линейный масштаб не очень удобен для отображения величин с большим диапазоном, есть второй график. На нём отражены собственно уровни гармоник, начиная со второй. Поскольку нас интересует общий коэффициент искажений, на третьем графике мы можем увидеть, как он растёт, по мере учёта всё большего числа спектральных составляющих. Начиная с 6 – 8 гармоники он меняется мало. Эту величину и надо брать в качестве интересующей нас величины. И, наконец, на четвертом графике, мы видим форму сигнала, который подвергался анализу.

=====================================================



Таким образом, мы разобрались со схемой и вспомогательными вещами, можно переходить к первому анализу и его результатам.

Но, увы, место, отведённое под атачменты, уже использовано, да и пост получился не маленьким.

Продолжу в следующем.



Читать дальше: Часть 2. Рождённая пентодом

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 53
  • Created
  • Последний ответ

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Нет никакой ошибки! КНИ - отношение (в процентах) среднеквадратичной суммы спектральных компонентов выходного сигнала к среднеквадратичной сумме спектральных компонентов входного, а КГИ выражает урове

Ламповые усилители я уже делал, да и про ультралинейное включение знал... Но написано легко и доступно. Как говорится, повторение - мать учения. :smile: Спасибо за труды!!! И это... чего-то хочет

Опять встряну. Для полноты картины не достаёт (пока) описания практической конструкции, доступной для повторения. Не, Макинтошевская крутость нам конечно не нужна, но что-то приличное.... Я как раз

Posted Images

Часть вторая - Рождённая пентодом.



Поскольку 6П14П – пентод, то логично начать исследование усилителя именно в таком включении лампы.

Для начала посмотрим результаты анализа по переменному току:


Цифры означают напряжения, которые будут в точках схемы при подаче на её вход напряжения 1 Вольт.

Не стоит пугаться значения в 3.41К на аноде 6П14П. Это вовсе не 3.41 Киловольта! Помним, что мы имеем дело с программой, где ничего не сгорит и будем правильно понимать то, что мы видим. На самом деле, если разделить все эти значения на теоретический Вольт входного напряжения, то мы получим зависимость коэффициента усиления (далее Ку) по мере продвижения сигнала от входа к выходу.



Итак – Ку драйвера 78,406 / 1 = 78,406

Ку 6П14П 3410 / 78,406 = 43,5

Ку всего усилителя существенно меньше усиления двух ламп, за счёт наличия понижающего трансформатора на выходе.



К стати! А вот и повод проверить нашу модель на соответствие реальности!

Для пентодов Ку определяется, практически, произведением крутизны на сопротивление нагрузки. Помним - сопротивление нагрузки, в нашем случае, 4 кОма. Тогда крутизна 43,5 / 4 = 10,875 мА/В. А это весьма близко к паспортному значению 6П14П – 11,3!



=====================================================

Отступление четвёртое. Ой! Не совпадает.

Заниженное значение крутизны получилось потому, что, на самом деле, параллельно нагрузке подключено внутреннее сопротивление лампы, которое уменьшает значение нагрузочного сопротивления и, соответственно, даёт нам погрешность в определении крутизны. Паспортное внутреннее сопротивление 6П14П - 30 кОм. Это даёт нам значение нагрузки в 4 х 30 / (4 + 30) = 3,53 кОм (по формуле для расчёта параллельного соединения резисторов) и значение крутизны в 45,5 / 3,53 = 12,3 мА/В. Теперь, даже больше.



Тут остаётся только вспомнить, что мы исследуем модель 6BQ5, которая, хоть и является «сестрой» 6П14П, но, всё же немного от неё отличается.

Впрочем, в обоих случаях, отклонение не превышает нескольких %%, что не страшно - лампы, в жизни, могут отличаться значительно сильнее.

=====================================================



Осталось взглянуть на оставшиеся результаты: полосу частот, выходное напряжение (мощность) и искажения:

post-7425-1421132049_thumb.jpg post-7425-1421132074_thumb.jpg

И начать заполнять маленькую сравнительную табличку.






Итак, первые итоги – Довольно высокая мощность при высоких же искажениях. Но это характерно для тетродов и пентодов. Достаточно взглянуть на паспортные характеристики таких известных звуковых ламп, как 6П6С, 6П1П, 6П3С.



Появление тетродов и пентодов было вызвано стремлением повысить К.П.Д., слишком малый для триода. Что, как видим, неплохо удалось – при мощности рассеяния на аноде в 13,3 Ватта, 6П14П отдаёт 6,25 Ватт с К.П.Д. в 47%. Много это или мало - судите сами: теоретический К.П.Д. каскада, работающего в классе «А» составляет 50%.

Естественно это значение будет меньше для усилителя в целом, с учётом потерь мощности на накал ламп и питание драйвера – в сумме около 7,5 Ватт для нашего усилителя. Таким образом, общий К.П.Д. будет около 30%.

Чуть не забыл - а трансформатор, то, у нас идеальный! Настоящий тоже возьмёт свою "десятину", та что, даже последняя цифра вряд ли может быть достигнута.



Но, разве это может остановить настоящего лампостроителя?



P.S.

Я ранее писал, что раскачка 6П14П выбрана на 0,5 вольта меньше, чем напряжение смещения лампы. Наглядно это можно увидеть на графике, показывающем напряжение на сетке относительно катода.

Недостаток места не позволил разместить его в прошлый раз.




Читать дальше: Часть 3. Назад, в триоды

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я дивлюсь на людей, которые голосуют "нет". Объявись, счастливчик! :smile:

Блин, нашелся путёвый наставник, всё разжевал и раздал. Да будь ты семи пядей во лбу, всегда есть неохваченные уголки.



Вячеславу (avals) огромная благодарность, что добровольно взвалил на себя тяжкое бремя просветителя.

Я предполагаю, по мере формирования материалов, перенести их на портал в виде серии статей в новый ламповый или учебный раздел.

Там заметнее и найдет больше благодарных читателей и на более длинный срок.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Часть третья. Назад, в триоды.



Вдоволь насладившись высокими значениями мощности и К.П.Д., начинаем грустно смотреть на величину искажений. Да, таким перед гостями не похвалишься. Надо что –то делать. Но что?

Любой, прочитавший хотя бы десяток постов на каком-нибудь аудио форуме, незамедлительно выдаст решение – включить триодом! Как? Да запросто! Перепаяв в схеме всего один проводок! Берём провод, которым подключена экранная сетка, отпаиваем его от источника питания и припаиваем к аноду.



Что ж, давайте взглянем, куда нас привёл этот путь.

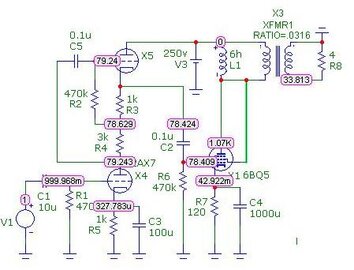

Прежде всего изменились режимы по переменному току, упал Ку выходного каскада. Хорошо это или плохо? Взглянем на остальные параметры



post-7425-1421215463_thumb.jpg post-7425-1421215482_thumb.jpg



и заполним ещё оду колонку.




Итак, главная цель нашей борьбы достигнута – изменив включение всего лишь одного электрода, нам удалось снизить искажения более чем в 10 раз! Замечательно.

Я дополнил таблицу ещё одной строкой – параметром «Выходное сопротивление». И тут беспрецедентный прогресс – оно уменьшилось в целых 32 раза! А нижняя частота "подвинулась" аж на две октавы!

И всё это - не меняя лампы, трансформатора и режимов по постоянному току! В общем, самое время обвешать себя медалями за выдающиеся достижения.



Но радость побед немного омрачается подсчётом потерь - выходная мощность упала в 7 раз. Видимо, за компанию. Как там было в "Джентельменах удачи" - "Все побежали и я побежал".

Увы, как снова оказалось – бесплатных пирожных в этом мире не бывает. Пытаясь выиграть в чём то одном, мы неизбежно проигрываем в другом.

И, похоже, нам снова нечего показать гостям. Точнее, звук замечательный, но кто его расслышит.

По всему, надо искать других путей. Простейшие решения не всегда лучшие.



Читать дальше: Отступление специальное. The Legend

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Отступление специальное. The Legend.



Во всяком деле существуют свои легенды и поверья. Есть такие и в лаповой технике. Рассмотрение одной из них мне кажется достаточно важным, чтобы прервать рассказ и посвятить этому отдельный пост.



Итак, что же это за легенда?



В прошлой части я сознательно употребил, применительно к пентоду, фразу – «включить триодом».

Именно таком или близком звучании её можно найти в интернете. Но, что это означает на самом деле? Действительно ли, соединив экранную сетку с анодом, мы получаем триод?



Для начала, давайте взглянем на конструкцию ламп:



Триод - имеет 3 электрода: катод, анод и одну управляющую сетку.



Тетрод — электронная лампа, имеющая 4 электрода: катод, 2 сетки (управляющую и экранирующую) и анод.



Пентод — электронная лампа, имеющая 5 электродов: катод, 2 сетки (управляющую и экранирующую) и анод. Между экранирующей сеткой и анодом размещена третья (защитная или антидинатронная) сетка, подавляющая динатронный эффект. В большинстве пентодов третья сетка и катод соединены внутри баллона, поэтому у пентода всего четыре сигнальных вывода (K, G1, G2, A). В этом смысле он практически эквивалентен тетроду по схеме включения.



Экранирующая сетка является управляющей. Изменение её потенциала оказывает влияние на анодный ток, не зависимо от наличия сигнала на первой сетке. Есть, даже, схемы усилителей, в которых сигнал на выходную лампу подаётся именно на вторую (экранирующую) сетку, а первая (управляющая) заземлена по переменному току. Или, изменяя постоянное напряжение на второй сетке, регулируют усиление каскада, например, в схемах АРУЗ старых магнитофонов.



Чтобы не путаться в определениях, давайте называть сетки по номерам, считая от катода. Т.е., первая сетка (G1) – это управляющая, вторая (G2) – экранная. Почему я называю их по №№, а не по назначению – да, просто потому, что обе являются управляющими. В некоторых справочниках есть параметр – крутизна по второй сетке.



Почему это так важно? Да потому, что соединив экранную сетку с анодом мы вовсе не получаем триод!

Ну, посудите сами – разве от того, что мы сделали некое внешнее соединение, изменилась конструкция лампы, число сеток или степень их влияния на поток электронов? Конечно же нет! Никакие внешние проводки не превратят тетрод или пентод в триод!

Однако, мы видим серьёзные изменения в «поведении» лампы. Чем они вызваны?

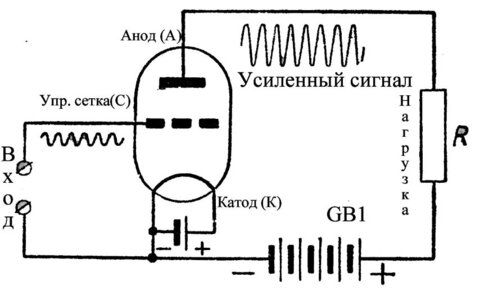

Давайте вспомним, что происходит при усилении сигнала в триодном каскаде: сигнал подаётся на первую сетку, а снимается с анода. При этом, усиленный сигнал находится в противофазе со входным.


А что с пентодом? Да, то же самое: входной сигнал - на первую сетку, выходной, в противофазе, снимается с анода. В стандартном включении, переменный потенциал G2 равен нулю, поскольку она подключена или к источнику анодного питания или, через блокировочный конденсатор, соединена с общим проводом (случай «а» на рисунке).


Случай «б» не менее известен под совершенно неправильным названием «триодное включение». Очень хорошо видно, что лампа осталась пентодом. Ни вторая, ни третья сетка никуда не исчезли. Но теперь переменный потенциал G2 больше не равен нулю. На G2 подано всё (100%) выходное напряжение, причём, помним – противофазное входному. А как называется подача на управляющую сетку напряжения в противофазе? Конечно же Отрицательная Обратная Связь!



Таким образом, правильно говорить об усилительном каскаде на пентоде (тетроде) со 100%-й ООС по второй сетке. Но, длинные слова расстраивают, видимо, не только Виннипуха, вот народ и подсел на «триодное включение», то ли по лени, то ли по незнанию, то ли по нежеланию знать. Тем более, что статические характеристики лампы, снимаемые в таком режиме, очень сложно отличить от истинно триодных.



Однако, даже сохранив скверную привычку говорить - пентод (тетрод) в «триодном включении», не стоит забывать о главном – физически это совершенно разные явления. «Триодные» характеристики триода даны ему по рождению, а «триодные» характеристики пентода (тетрода) получены за счёт введения 100% ООС на экранную сетку.



В общем, ситуация почти, как в том анекдоте – «Да слон я, слон! Только по печёнке не бейте!»



Читать дальше: Часть 4. Золотая середина

Изменено пользователем avals

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Часть четвёртая. Золотая середина.



Выше мы рассмотрели, что происходит при подключении экранной сетки к разным концам обмотки выходного трансформатора. Каждый вариант имеет как видимые преимущества, так и очевидные недостатки. Но, может есть способ «договориться»? Найти ту самую «золотую середину», которая устроит всех?

Да, есть! Надо, просто, путешествуя по первичной обмотке трансформатора, остановится посредине. Точнее, на отметке 43%, применительно к 6П14П.

Что же мы получаем? Да ту же самую ООС по второй сетке, описанную выше, но с меньшей глубиной. Уже не пентод, но, ещё не «триод», если выразится антинаучно. Частный, так сказать, случай.

Такое включение называется «ультралинейным». И чем оно знаменито? Снова посмотрим на уже знакомые графики



post-7425-1421489978_thumb.jpg post-7425-1421490003_thumb.jpg

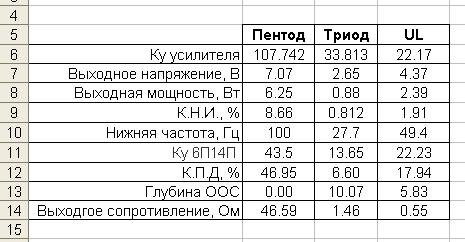

И заполним очередной столбец таблицы.




Несложно видеть, что поиски «золотой» середины оказались весьма успешными. По сравнению с «триодом» мощность «подросла» в 3 раза, почти до 40% мощности пентодного включения. Искажения, при этом, выросли всего в 2.5, составив 1/5 от «пентодных». Серьёзно порадовало падение выходного сопротивления – в 2,6 раза меньше, чем у «триода». Советую обратить на этот факт внимание тем, кто свято верует, что переключение пентода (тетрода) в «триод» всегда только улучшает дело. Тоже, в сущности, одна из легенд.

К стати, забавно - нижняя частота усилителя оказалась почти посредине от предыдущих вариантов. Вряд ли это прямое следствие %% положения отвода экранной сетки. Скорее, просто совпало. :smile:

Совокупность положительных свойств усилителя при использовании схемы ультралинейного включения и обусловило её популярность. Небольшое усложнение намотки выходного трансформатора вполне окупается результатами.



=====================================================

Отступление пятое. Сколько надо?.



Начав движение, стоит подумать - а где остановится. Иначе говоря, к какой части витков первички надо подключать вторую сетку? Это зависит от целей, которые Вы хотите достичь. Исследуя зависимость искажений и выходного сопротивления каскада от положения точки подключения экранной сетки, мы обнаружим, что есть точка, в которой R вых минимально, а искажения невелики. Обычно её и считают оптимальной.

Стоит помнить, что эта точка индивидуальна для каждой лампы. Для широко известных ламп это 43% в случае 6П14П, 6П3С и 22% для 6П1П, 6П6С. Оптимальные приведенные сопротивления анодной нагрузки у каждой, естественно, свои. Поэтому, не стоит ожидать чуда, "скрестив" выходной ультралинейный трансформатор от 6П14П с 6П6С. Т.е, работать, конечно, будет. Но не «на все 100».



Для «незвуковых» ламп - 6П36/42/44/45, Г-807, ГУ-50 - устоявшихся рекомендаций нет. В сущности, можно провести домашнюю "лабораторную работу" по определению оптимального коэффициента для каждой лампы. Намотать тестовый трансформатор с отдельной экранной обмоткой в 50% от анодной и сделать в ней отводы через каждые 5% Это обеспечит достаточно точек измерения и позволит использовать стандартный переключатель на 11 положений - от 0 до 50%

Почему с отдельной экранной обмоткой? Да потому, что у перечисленных ламп анодное напряжение может существенно превышать допустимое на второй сетке. В этом случае она питается от своего источника и подключается через свою обмотку. Для упрощения, чаще всего используют выпрямитель со средней точкой, обеспечивающий на второй сетке напряжение в половину от анодного.

=====================================================

Отступление шестое. Снова о The Legend

В «Специальном отступлении» не хотел забегать вперёд. Но, теперь, когда вы всё знаете, можно сказать. Т.н. «триодное включение» пентода (тетрода) можно рассматривать и как частный случай ультралинейного включения, с коэффициентом в 100%. Что выбивает ещё один камень из основания легенды. :smile:

=====================================================



Читать дальше: Часть 5. Камень в огород

Изменено пользователем avals

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ламповые усилители я уже делал, да и про ультралинейное включение знал...

Но написано легко и доступно. Как говорится, повторение - мать учения. :smile:

Спасибо за труды!!!

И это... чего-то хочется продолжения банкета. :smile:

Изменено пользователем wal
  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Уважаемый Вячеслав, спасибо за теорию. Вроде бы почти все известно, но написано приятно!!!

Масса удовольствия!!!

Я применил в УЛ включении для 6п14п в однотакте переделанный трансформатор от Симфонии. Выбирая между отводами на 2-ю сетку, получился лучший на мой взгляд вариант по искажениям при 50% витков (средний вывод). Есть второй доступный вариант-40%. Но в любом случае при таком включении спектр гармоник становится "крутопадающим", похожим на триодный. третья гармоника уменьшается, а вторая слегка подрастает. Этими экспериментами поборол навязанную нелюбовь к ОСам.

Нет ли какой ошибки?

Изменено пользователем al ex

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Благодарю отозвавшихся, но я предпочёл бы довести дело до логического завершения, а потом приступить к ответам на вопросы. Просто для удобства тех, кто будет читать эту тему. Чтоб людям не пришлось выискивать базовую информацию по всем страницам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Часть пятая Камень в огород.



Несмотря на появившиеся в теме отзывы, разговор ещё не закончен. Да, я рассмотрел наиболее употребимые схемы включения 6П14П, но неужели с ней больше ничего нельзя сделать? Для ответа предлагаю посмотреть на путь тока сигнала в предыдущих схемах.

Начав с плюса анодного источника, он проходит через какое то количество витков трансформатора, с анода на катод лампы и оттуда, не «замечая» R7 благодаря С4, возвращается на минус источника.


Итак, ток проходит только через трансформатор и лампу. Ну, с лампой мало что можно сделать, кроме как разбить. А что можно сделать с тансформатором? А давайте «порвём» ему первичную обмотку! «Отгрызём» себе осьмушку. И куда её деть? До лампы уже есть обмотка, стало быть, единственное место - после лампы. Туда и всунем.


Что же изменилось для тока? А ничего. Он по прежнему проходит через то же количество витков и лампу. А что изменилось для лампы? А многое. Раньше она стояла катодом на «полу». Т.е на «земле». А теперь мы взгромоздили её на «табуретку» - кусок первичной обмотки. Давайте глянем, а высока ли «табуретка»? 5 Ватт на 4 кОма дают амрлитуду напряжения в 200 Вольт. Мы «утащили» в катод 1/8 или 25 Вольт. Кому от этого стало хуже? А драйверу! Все три предыдущие схемы, не взирая на их отличия, одинаковы в одном – для полной раскачки выходной лампы надо было «преодолеть» всего лишь напряжения смещения – 6.5 Вольт, в нашем случае. А теперь драйверу придётся «подпрыгнуть» на высоту «табуретки», чтобы снова «дотянуться» до сетки. Итого 6.5 + 25 = 31.5 Вольта! Итменно поэтому, в самом начале, меня интересовало поведение драйвера при таком выходном сигнале. Помним – драйвер не подкачал!



Ну, а как же наши шалости отразились на 6П14П? С точки зрения катода, когда напряжение на первой сетке идет вверх, напряжение на катодной части обмотки идёт вниз, вычитаясь из входного. Т.е., мы снова умудрились ввести в каскад ООС! И, в отличие от неправильно именуемого «триодного» включения, тут всё честно. Схема так и называется – усилитель с катодной обратной связью. В «их» варианте Cathode Feedback или, попросту, CFB.



Итак, пришло время графиков



post-7425-1421644698_thumb.jpg post-7425-1421644716_thumb.jpg

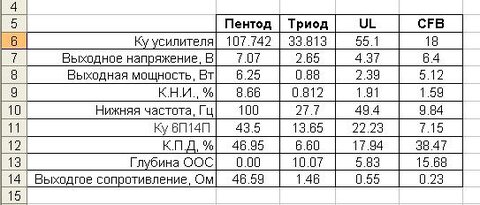

И очередного заполнения таблички




Как видите, наши маленькие шалости с трансформатором дали неожиданно прекрасный результат! По мощности CFB уступает только пентоду, по искажениям – только «триоду», по полосе и выходному сопротивлению - абсолютный лидер, в 3 и в 6 раз, соответственно, обогнавши хвалёный «триод»!

Эффективность данного вида ООС столь велика ещё и потому, что потенциал второй сетки по перемнному току больше не ноль, т.к. измеряется относительно катода, который теперь под напряжением. Таким образом, катодная ООС воздействует сразу на две управляющих сетки!



Хочу предложить вашему вниманию достаточно ненаучный, но весьма наглядный «подсчёт голосов». Я взял четыре основных параметра усилителя. Схема, имеющая лучший показатель, приниматься за 100%. Для остальных %% показывают степень их «плохости» по отношению к лидеру. Итак, таблица


И, для пущей наглядности, график. На графике за 100% приняты параметры пентодного включения, как базового для 6П14П. Выходное сопротивление, для той же наглядности, пришлось умножить на 10.




CFB – единственный лидер сразу по двум параметрам. Да и по остальным двум – уверенное второе место, с очень небольшим отрывом.

Особенно показателен график выходной мощности!



Как видите из пентода вполне можно сделать замечательный усилитель!

Вот тут то и пришло время, обещанного в заголовке, камня в огород апологетов преимуществ «триодного» включения:



Вы не любите пентодов? Вы просто не умеете их готовить!



Остаётся ответить на возгласы недоумения – «Если всё так замечательно, то где же они?»

Там.

Там, где потребность в качественноим звуке нашла адекватный отклик у производителей.

Прежде всего, это, безусловно легендарный, Quad II. Это, практически вся, линейка ламповых усилителей McIntosh. Причем американец Frank McIntosh не стал скромничать. Он «утащил» в катод не 1/8, как я и не 1/4, как англичане, а половину (!) анодной обмотки, что только улучшило свойства выходного каскада до, практически, предельно достижимых. Кроме того, это позволило применить технологию Unity Coupled Transformer – трансформатор с единичной связью, что только добавило «плюсиков».



Но, увы, за всё хорошее приходится платить. Мы получили замечательный по линейности выходной каскад, требующий, однако, столь же линейного драйвера, да ещё и большим выходным напряжением, практически половину анодного питания. Для примера, наш каскад на 6П14П и McIntosh’евским трансформатором потребует 100 Вольт для своей раскачки. Задача явно непосильная для применённого мной драйвера.

Да и трансформатор стал чем то существенно большим, чем посто W1 / W2.



Но, несмотря на кажущуюся сложность, задача успешно решённая. Примером тому многочисленные серийные усилители с CFB, до сих пор выпускающиеся в различных реинкарнациях.



Читать дальше: Часть 6. А как же ОС, ведь без нее в тетроде не куда (© Руслан «Dolboyacher»)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Опять встряну.

Для полноты картины не достаёт (пока) описания практической конструкции, доступной для повторения.

Не, Макинтошевская крутость нам конечно не нужна, но что-то приличное....

Я как раз хотел Манаковский усил переделать (а там пентод на выходе, будь он неладен в "триодном" включении :smile: )

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Эта тема закрыта для публикации сообщений.
  • Сейчас на странице   0 пользователей

    Нет пользователей, просматривающих эту страницу


  • Форум законсервирован 💬

    Этот форум пока доступен, но не поддерживается, не модерируется, не обновляется. Прогноз не ясен.

    Продолжаем общаться в спец.разделе на основном сайте Журнала. Новая тема = новая статья, посты = комментарии под статьями.

  • Сообщения

    • Помогите опознать транзистор. Рядом для масштаба КТ315.
    • Скорее всего да. Лампы вышли из рабочего режима.       ____________________________________________________________________________ https://baza34.ru Видеонаблюдение Волгоград Саратов
    • Привет, друзья.   Есть гитарный усилитель, схема JCM800. До недавнего времени усилитель работал исправно.   Проблема состоит в перегреве одной из ламп 6П6C двухтактного выходного каскада после 5...10 минут работы после подачи анодного напряжения. Явление сопровождается усилением 50-герцового гула на выходе и ярким свечением лампы, в связи с чем я питание с анодов сразу снимаю. Лампы менял (остаются живыми-здоровыми) - проблема остаётся в том же плече каскада.   Смотрю на выходной транс как на причину дефекта.   Буду благодарен любым советам и рекомендациям.
    • Если продолжать так и дальше, без приборов, заменяя всё подряд, то дешевле и проще заменить сразу всё, то есть купить новый.   Советов по ремонту ваш вопрос не предполагает.
    • Добрый день.   У меня такая же плата как на фото. Появилась проблема. Перестал работать 1 канал. Не совсем тишина, если громкость выкрутить по максимуму, то слышна музыка. Менял местами саттелиты для проверки. В итоге перепаял все 3 TDA2030A, проблема сохранилась. На плате пропаял все элементы, также не помогло. Электролиты на вид целые, диоды прозвонил, все в порядке. Есть подозрения на одну из микросхем, которые на фото с правой стороны, предусилители вроде, если не ошибаюсь. Подскажите, пожалуйста, в какую сторону копать.
    • Здравствуйте. Не подскажете, есть мой Амфитон 002 25у. 2 года назад я его вылечил, работало как надо. Недавно заметил что при включении идет перегруз по каналам и не срабатывает реле. То есть должно сначала сработать реле. А у меня сразу включается с небольшим перегрузом. Звук нормальный, работает все кроме защиты с реле. Может реле залипло, накрылось? У меня накачены схемы но на блоке защиты рядом с неполярным кондером С1 я не нахожу R11 который рядом и подпаян совместно к базе VT1, R3, R5 и к этому не полярному С1 35в 47μF При включении, работе мультиметром не обнаружено напряжение на нем, миливольты какие то. Но у меня нет знаний что бы самому понять что надо сначала проверить. Тем более схема уже без этого R11 и я сразу теряюсь Но руки прямые. 2 года назад при помощи знакомого и интернета сумел найти сгоревший транзистор, заменить его и все электролиты кроме мощевиков банок, найти непропаи, выставить токи покоя, пересобрать дискретный регулятор громкости. И вообще проверить разные напряжения на разных модулях. Но так как я не мастер электронщик то знания быстро выветрились. Скажите, по моим симптомам куда копать сначала? Задержки и срабатывания реле нет, усилок сразу бумкает в динамике при включении и готов к работе.
    • Менял амбушюры, остановился на тканевых, копия для AD-500X. Поставил динамик динамики 53мм, купленные на али. Добавил отверстия из камеры корпуса в сторону головы. Звук стал отличный. 4,5 из 5 балов
    • Добрый день, уважаемые Гуру! Возобновим тему. Имеется пара входных аттенюаторов: сердечник 50х32х20 из наносплава, первичная обмотка состоит из 2 половинок по 700 витков и 35 генри каждая, сопротивление постоянному току около 12 ом. Хочется подключить их напрямую к выходу МС ЦАПа. Но насколько я понял все наносплавы очень боятся подмагничивания. Имеет ли право на жизнь вот такая схема включения, учитывая, что на выходе цап присутствует половина от напряжения питания. Либо надо учитывать и переменную составляющую и сеточный ток следующей (6с45п) лампы?  Прошу сильно не пинать - я ближе к дилетанту!)
    • Может это внешняя наводка? Что может "жужжать" в схеме с трансформаторным линейным БП?! Попробуйте файлик со звуком сюда приложить, может на какие мысли наведёт.
    • Здравствуйте, начал жужжать данный гитарный усилитель. Звук чем-то похож на электрическую машинку для стрижки, это не обычный 50/100 Гц гул. Фон хорошо слышен при нулевом положении регулятора громкости, при увеличении громкости пропорционально увеличивается. Лампы не при чем, фон формируется в оконечнике.   Увидел неприятную ступеньку на синусе на выводе анодной обмотки силового трансформатора, к которой подлючается источник напряжения смещения выходных ламп. При отключении источника от обмотки ступенька исчезает (точка WH на схеме). Само напряжение смещения, кроме постоянки, содержит пилообразную переменку амплитудой более 0,5 вольт. Мне показалось, что это вполне может быть связано с жужжащим фоном. Прошу у опытных людей совета, куда посмотреть дальше. Пока что неисправных элементов не увидел. Спасибо.
    • Вообще-то прошло уже четыре, наверное всё что могло, уже давно "подгорело". Вы на даты смотрите? Это называется некропостинг, и на форумах не приветствуется.
    • Уменьшайте яркость индикации! Года так через два  индикаторы начнут подгорать!
    • В общем, сейчас ещё раз проверил.  Мучаю вас почем зря...На выходе преда и оконечника 0, без сигнала (пока пред в защите или как сказать, диод красным горит) саб стартует абсолютно нормально, при выключении только одно-два движения динамика, но когда подаёшь питание на магнитолу(не включение) происходит хлопок, и при включении самой магнитолы второй хлопок. Подключил саб к др источнику при включении тишина, подключил магнитолу к другому усилителю эффект, выходит виновата магнитола...что с ней можно сделать??? И второй вопрос звук и движение динамика при выключении саба нормально? - это есть при любой конфигурации. Но защита и задержка в любом случае думаю будет не лишней.  Может ли быть дело в источнике питания магнитолы? Ведь в авто обычно такого эффекта нет...
    • Всем добра. А скажите, камрады: была ли у кого мысль, чтобы совсем уж полное ДАО случилось - сделать германиевый однотакт?  ГТ813 С 30А в коллекторе наверное смог бы выдать что-то весомое и достаточное? Это  была бы полная классика, во всём её великолепии.
    • да, еще забыл написать... в описании схемы защиты написано что не работает с цифровыми усилителями, судя по всему мой цифровой. не мой вариант схемы защиты или я что то не понимаю?
    • Доброго дня, достался данный саб в горелом состоянии, в итог осталась плата преда, и кусок от платы УНЧ-питание, был куплен УНЧ на АЛИ _https://aliexpress.ru/item/32889722712.html?spm=a2g0s.9042311.0.0.264d33edtpZYEz&_ga=2.210478997.1667374625.1612957790-431630493.1576837976&sku_id=65764880748 так же собрано новое независимое питание для преда,  при включении саба имеется хлопок, так же есть хлопок саба при  включении источника (автомагнитолы использую дома Alpine CDA-117Ri). Сейчас стоит вопрос в проработке защиты и исключения хлопков: исключения хлопков - наверно стоит использовать плату задержки хотел типа такой  _https://aliexpress.ru/item/4000126343883.html?spm=a2g0o.cart.0.0.619b3c00vanj3L&mp=1&_ga=2.147572791.1667374625.1612957790-431630493.1576837976&sku_id=10000000364950659 (так же тут пишут что необходимо независимое питание... почему? добавлять третий транс в систему или хватит от питания преда т.е не питающего основной УНЧ, тогда еще вопрос питание преда осуществляется двуполярным источником если подключить плату защиты на одну обмотку не будет ли перекоса по питанию преда), но реле защиты как мне сказали не выдержит, так же еще есть мысль такая, что раз есть хлопок и при включении питания саба и при включении источника сигнала тогда ,наверно, задержка спасет от первого, но не спасет от второго (можно конечно изменить алгоритм включения с 2 на 1, но хотелось бы что бы щелчка как бы не было при любых манипуляциях). Прошу помощи, может предложите что то адекватное, проверенное, несложное и недорогое...   Tsub-8 схема.zip
    • Случайно зашёл в тему, (искал выходной каскад типа СРПП на 6П18П), и обратил внимание на межкаскадный конденсатор в схеме (1,5 μF в паре с резистором 470 кОм???).Владимир, хотелось бы узнать почему так, если обычно хватает и 0,05 μF (ну в крайнем случае 0,1 μF при использовании ТВЗ 1-9 или ТВЗШ) и попросить комментарий Александра Николаевича.
    • Усилитель хороший. Заменил им штатный в БАРК 001. Работает 10 лет, за это время никаких проблем не было. Использовал импортные детали, кроме полевиков в контурах МПОС.
    • здравствуйте можете сказать. Сколько вольт подавать на ac-in. или можно подать постоянный ток сразу на ножку микросхемы? здравствуйте можете сказать. Сколько вольт подавать на ac-in. или можно подать постоянный ток сразу на ножку микросхемы?
    • Здравствуйте Александр Николаевич. Очень прошу помощи.  Вся суть воросов вот здесь: http://files.ххх.ххх/ru/ При возможности, ответьте пожалуйста. С ув. Сергей.
    • Если н наидете ЕСС81 то это намного лучше чем 6и1п. ЕСС81 гораздо менее шумная... 6и1п только хороша когда новая... Востанавливал СИМЕНС, АЕГ и ГРУНДИГ... Но пришло время.. Приобрел приемкинк Казакстан 1968(УНЧ на 6н6п). Приемник пришел в плачевном состоянии.... Но корпус уже перекрасил и вставил динамик.... Персетроил УКВ на ФМ... Незнаю что делать с передней панелью... В планах, установка второго гетеродина.... Фото следует.,..
    • как бы, да но, я его разобрал, в ноль, и собрал обратно, весь отмыл, и покрыл платки лаком. А неконтакт врятли там все соединения паянные да и я же говорю что затвор V1 на массу, эффект остается.
    • Фон переменки слышен. Думаю, это из-за криво идущей земли. По схеме мне не понятно, откуда земля берется в преде. На УМ аналоговая земля и земля силовая - разные. А по схеме, выходит, что земля в преде появляется с т.37 УМ. ----- Посмотрел ещё раз на схему, и появился конкретный вопрос, соединяется ли земля заглушки на задней панели (для подключения в обход преда) с блоком питания и с т.27,28, или 37 УМ?
︽ Наверх страницы ︽
×
×
  • Создать...
