Гость _Victor

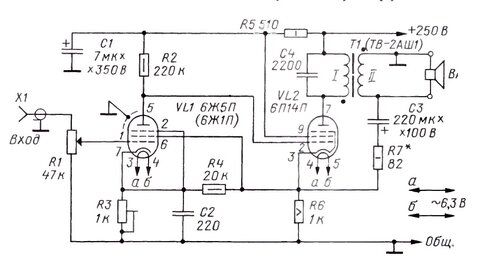

Стерео-однотактный на 6ж1п, 6п14п по схеме "Profundo"

Рекомендованные сообщения

Гость _Victor

Здравствуйте всем!

Уважаю ваш форум, много полезной информации из теории и практики. Видел много конструкций и описаний к ним, результаты по настройке-наладке-комментарии...

До этого мастерил конструкции на транзисторах и микросхемах. Решился, таки, собрать свой первенец на лампах. Схема прилагается: post-21768-1419684167_thumb.jpgЭта схема под готовые трасф-ры в том числе много кратно (тут на форуме) применяемых ТВЗ-1-9, ТВЗ-1-1 т.п. В моём случае - хочу намотать их сам под нагрузку 4 Ом из старого комплекса МАЯК-233С. Расчёт в пределах 3-5 ватт.

Нужны параметры намотки, запутася в расчёте. :smile:

Для сборки в арсенале есть в наличчи трансф-ры

для выхода 4 Ом (8 Ом, возможно, на другую АС) на железках варианты:

Ш16Х32 ( толщина 0.35мм )-2шт.

S серд=5.12 кв.см

S окна=6.4 кв.см

и есть 2 шт. ОСВР-0.05

S серд=25х28=7.0 кв.см

S окна =16х45=7.2 кв.см.

Силовик-анодник будет на ОСМ-0.1, готовая обмотка сетевая на 220 вольт и вторичка на 36 вольт.Есть и на Ш 25Х32. Но так или иначе- мотать придётся.

Станок для намотки совесткий- со счётчиком.

Лампы 6ж1п, 6п14п по парам заказал, жду посылку. Резисторы и кондёры имеются, и т.п., железка для монтажа, провода, как новичок пишу... Приборы:post-21768-1419685197_thumb.jpg

П.С. Собственно вот. С уважением, Виктор.

Изменено пользователем _Victor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor

Доброго всем времени.

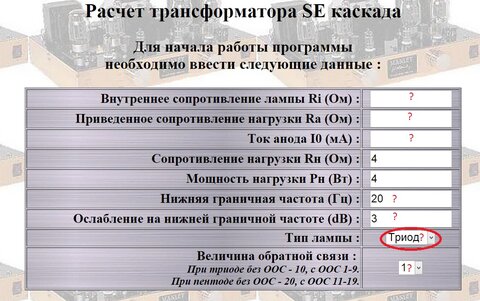

Начал поиски расчётов, тупик.post-21768-1419697225_thumb.jpg Из каких цифр исходить, значения и т.п. ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дежавю. Гдето я эту схему и подобный вопрос уже видел. Причем совсем недавно. Почитайте здесь.

https://forum.datagor.ru/index.php?showtopic=9884

Схему усилителя возьмите из сообщения №7 этой темы.



По выходным трансформаторам.

Можно не изобретать велосипед. А взять железо Ш16х32 и намотать на нем копию (по количеству витков и размещению обмоток) ТВЗ-1-9 У ТВЗ-1-9 железо Ш16х24. У вас 16х32 - за счет большей площади сечения будет более широкий диапазон в НЧ.

Схема намотки: Сначала мотается 58 витков проводом 0.5, потом 2150 витков проводом 0.15-0.16 и затем снова 58 витков проводом 0.5.

Обмотки по 58 витков соединяем параллельно.



Если взять за основу ОСВР-0.05 - то делаем тоже самое по виткам и обмоткам, но берем более толстый провод. Например 0.6-0.7 на вторичную обмотку и 0.22-0.25 на первичную. За счет более толстого провода увеличивается КПД. За счет еще большего сердечника увеличим полосу пропускания.



По поводу картинки. Значения для расчета берем из справочника

_https://www.istok2.com/scan/597_1.gif

Лампа выходная включается пентодом. В триоде вы не сможете получить 3-5Вт на выходе.

Внутреннее сопротивление порядка 30 кОм

Приведенное сопротивление нагрузки смотрим рисунок 413 из приведенной страницы справочника - там минимальные искажения и максимальная мощность достигаются при значении Ra=5kOm

Нижняя граничная частота. не стоит гнаться за значнием в 20 или ниже Гц если у вас колонки не способны воспроизвести ниже 50Гц и слушается это все в обычной комнате площадью в 12-16кв/м. Частоты ниже 40Гц просто не вмещаются в наши квартиры. Так что реально поставить цифру в 30 или даже 40Гц. Тут поиграться надо.

Тип лампы - пентод.

Величина ОС пентод с ОС (если делать будете рекомендованную мной выше схему) и значение ставим порядка 15 (тоже поиграть можно в пределах от 12 до 18.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor

Добрый день!

Дежавю
Точно в десятку, то что нужно. Спасибо вам, Анатолий.

Начинаю мотать...

Изменено пользователем _Victor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor

Доброго всем времени.

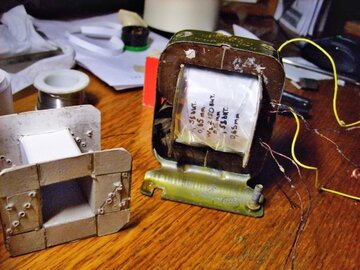

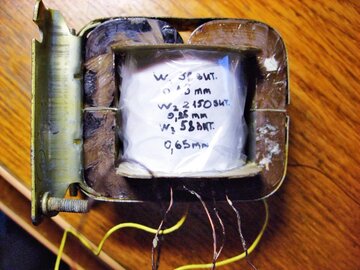

Небольшой отчёт по намотке и проверке выходного трансформатора.

Всё ж решил намотать выходник (пока один для пробы) на железе 25 х 25 (от б\у ОСВР1). Каркасы б\у - не использовал, они выглядят так: один текстолитовый (ремонтный) а второй карболитовый (заводской). Они разные. Не суть, сделал 2 шт. картонные каркасика.




Итак:

w1= 58 витков d 0.65 mm (межобмоточная изоляция 2 слоя чековой ленты + 2 слоя прозрачной ленты т.е. из рукава для запеканий)

далее:

w2= 2150 витков d 0.25 mm

( 720 витков- прокладка 1 слой чек. ленты; 1440 витков- прокладка 1слой чек. ленты; 2150 вит. и тоже межобмоточная изоляция 3 слоя чековой ленты + 2 слоя прозрачной ленты ).

идём далее:

w3= 58 витков d 0.65 mm

поверху изоляция 3 слоя чек. лента + лента из рукава + строител. скотч +1 слой чек. ленты с надписью витков и наверх слой прозрачной ленты.

Намотал катушку и варил ~12 минут в воске. Пока ещё горячую катушку собрал в сердечнике и обжимал по мере остывания.

Индуктивность первички = 4.72 Гн

w1 = 5.85 v Rоб =0.8 Ом

w3=Rоб = 102 Ом

w2 = 6.12 v Rоб =0.9 Ом


Первое включение через лампу 15 вт. Затем -без, т.к. пуск был без проблем.

30 минут транс-р работал от сети ~ 223 v без нагрузки. В итоге не гудит и не греется.

Просьба ко всем уважаемым на форуме, если есть замеченные косяки, то подскажите!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Толщина прокладки между подковами какая? Что то на фото толстовато выглядит. Может из за толстой прокладки индуктивность маловата получилась? Или я ошибаюсь? Для 6П14П и такого по размеру железа одного слоя чековой ленты хватит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость _Victor

Толщина 0.10 мм.

Материал прокладки - малярный скотч ( та же толщина и офисной бумаги). На фото видны обрезанные и загнутые края прокладки. Я варил в воске только катушку, а не весь транс в сборе.

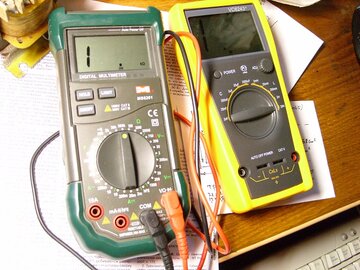

Индуктивность мерил прибором ( он на фото в первом посте). Есть проволока 0.2 мм для первички. Могу перемотать, только надо ли?

А какова должна быть индуктивность?

Изменено пользователем _Victor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для ТВЗ-1-9 прокладочку рекомендуют 0.05 (калька чертежная) тут сердечник побольше и при том же токе (6П14П) прокладочку можно и поменьше даже.

Можно рекомендовать оставить прокладку только на торцах подков, которые внутри катушки, а торцы, которые снаружи без прокладок сделать. Если это будет тот же малярный скотч то получиться что прокладка уменьшилась в 2 раза.



Прибор (у меня такой же почти чуть старее) на нижнем пределе 20Гн врет безбожно, занижая индуктивность. Видимо это связано с тем, что измерения проводятся на очень маленьком напряжении. Индуктивность обмотки трансформатора ТВЗ-1-9 в паспорте указана 9Гн, но измеряется она на сигнале амплитудой 10 вольт, насколько мне помниться. А "Виктор" меряет напряжением 0.1в.

Индуктивность на сигнале сравнимом с реальным идущим от лампы можно измерить включив первичную обмотку трансформатора в розетку через резистор на 100 Ом.

Измеряем падение напряжения на измерительном резисторе и определяем ток идущий в цепи.

Потом измеряем напряжение на выводах первичной обмотки трансформатора и делим на ток.

Получим величину Z общего сопротивления трансформатора которое равно Z=SQRT((2*Pi*F*L)^2+r^2)

Где

F- частота сети 50Гц

L - искомая индуктивность

r - активное сопротивление обмотки трансформатора на постоянном токе (тестером измеряемое)

Pi - число Пи 3.1415....

Если не нужна особая точность (важен порядок величины) то активным сопротивление пренебрегаем и получаем простую формулу

L=Z/314

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
