...со схемой разобрались. Теперь будем искать (подбирать) «подобранные пары»

Доброе время суток!

Использовав методику(Сообщение #21 Виктор(kdtp)) получил следующие результаты в мВ:

.029-эта изначально была установлена в нижнее плечо в паре с .045(верхнее);

.045

далее разложил по предполагаемым парам

-----

.039

.040

-----

.033

.034

-----

.035

.036

-----

.032 - эту пару установил и отрегулировал ток пока в 46мА

.032

-----

Прыгать от радости, не знаю стоит ли, :smile: как о так

[Гость kdtp]

Да, блин, скажу я вам – вчерашняя «эпопея» с установкой и прогоном «аппарата»…., это было что-то. Ну, да ладно – сделали и, слава Богу. Хотя, откровенно говоря, я ни как не могу взять в толк, какого хрена люди берутся за работу, в которой вообще ни чего не понимают….

Так, так, так – что там у нас «по плану». Ага, выпрямитель, фильтры, токи, напряжения…. – хорошо, поехали.

Для начала, не много теории. Я об этом уже, где то писал, но повторить будет не лишнем. В ламповых усилителях (и не только в них) используют, как правило, четыре вида выпрямителей: мостовая схема выпрямителя, двухполупериодная схема выпрямителя, схема выпрямителя с удвоением напряжения и однополупериодная схема выпрямителя.

Напоминаю (предупреждаю), способ расчётов напряжений и токов, которые мы будем применять, носит чисто прикидочный характер. Поэтому, производя такие расчёты, мы должны помнить, что на практике результаты таких расчётов, как правило, отличаются от «реалей жизни». Они могу быть меньше тех значений (как правило, так и есть), что мы получим на «бумаге». Эта разница обуславливается многими факторами, но, для первой (проверочной) прикидки, они вполне годятся. Однако есть одна, очень интересная, «штука». А именно – если мы не будем превышать нагрузку по току, более того тока, что может обеспечить вторичная обмотка, то наши вычисления могут сгодиться, как вполне рабочий вариант.

По этому, прежде чем начать расчёты (прикидки), нам надо знать, какими «возможностями» обладает вторичная обмотка трансформатора, к которой мы будем «лепить» тут или иную схему выпрямителя + конденсатор (конденсаторы). Нас интересует, какое номинальное напряжение может выдать вторичная обмотка, при номинальном токе нагрузки. Обратите внимание, я пишу слово «НОМИНАЛЬНЫЙ», а не максимальный…. Продолжим. Например, у нас есть силовой трансформатор, у которого вторичная обмотка выдаёт 300 Вольт с номинальной нагрузкой по току до 200 мА. Если мы будем увеличивать нагрузку по току, ну, например до 250 мА, то наш трансформатор не выдаст по вторичной обмотке нужное нам напряжение в 300 Вольт. То бишь, напряжение на вторичке «просядет», это - раз. Два – нагрев и «гудёж» трансформатора вам обеспечен. Три – его надёжность, а, следовательно, и «живучесть», падают! Ну, и четыре – если мы собрались превышать нагрузочные возможности вторичной обмотки, то следует помнить о том, что наши «прикидочные» расчёты будут сильно отличаться от «жизненных показателей».

Ну, вот ТаПеРиЧа, мы и добрались до выпрямителей с конденсатором (конденсаторами).

И так, какое напряжение, и максимальный ток нагрузки мы получим, используя ту или иную схему выпрямителя, И КОНДЕНСАТОР - самый простой фильтр для сглаживания пульсаций после выпрямителя?

Мостовой выпрямитель + конденсатор после него. Напряжение после выпрямителя + конденсатор будет в 1,41 раза БОЛЬШЕ, чем номинальное напряжение на вторичной обмотке трансформатора. А ток нагрузки, по постоянному току, будет в 1.41 раза МЕНЬШЕ номинального тока вторичной обмотки.

Двухполупериодный выпрямитель + конденсатор после него. Для работы двухполупериодного выпрямителя нужны ДВЕ вторичные полуобмотки. Напряжение после выпрямителя + конденсатор будет в 1,41 раза БОЛЬШЕ, чем номинальное напряжение на ОДНОЙ вторичной полуобмотке трансформатора. А ток нагрузки, по постоянному току, будет в 1.41 раза БОЛЬШЕ номинального тока двух вторичной обмоток.

Схема выпрямителя с удвоением напряжения + два конденсатора после него. Напряжение после выпрямителя с удвоением напряжения + два конденсатора будет в 2,82 раза БОЛЬШЕ, чем номинальное напряжение на вторичной обмотке трансформатора. А ток нагрузки, по постоянному току, будет в 2,82раза МЕНЬШЕ номинального тока вторичной обмотки.

Однополупериодный выпрямитель + конденсатор после него. Внимание! Если ток нагрузки будет небольшой (маленький), то напряжение после выпрямителя + конденсатор будет в 1,41 раза БОЛЬШЕ, чем номинальное напряжение на вторичной обмотке трансформатора. А ток нагрузки, по постоянному току, будет в 1.41 раза МЕНЬШЕ номинального тока вторичной обмотки.

Теперь переходим, непосредственно, к вопросам Ильи, цитирую:«….как определить какие напряжения будут действовать в точках,

если ~U -320В х1.41 = + 451,2В точка В+1;

В+2 дроссель(100 Ом)?

В+3 резистор 2,2 кОм? и т.д.»

Для наглядности поместим здесь «вашу» схема блока питания.

И так, посчитаем, сколько по номиналу выдаст нам этот блок питания по анодному напряжению в точке В+1.Что имеем? Вторичная обмотка выдаёт – 320 Вольт с нагрузкой по току до 450 мА. Схема выпрямителя двухполупериодная. Следовательно, в точке В+1 будет: по напряжению 320 Вольт х 1,41 = 451 Вольт и по току 450 мА х 1,41 = 634 мА. Округлим и запишем, в точке В+1 имеем, по постоянному току – напряжение величиной 450 Вольт и ток до 630 мА.

Теперь «пройдёмся» по остальным «точкам» - В+2 и В+3….

Для начала посмотрим, что будет в точке В+2 при работе усилителя в режиме покоя, то есть без сигнала на его входе и в режиме максимальной мощности усилителя?

НО ПРЕЖДЕ, надо посчитать, какой ток будут потреблять все каскады в этих режимах и что будет при этом «твориться» (какое будет напряжение) в точке В+1? Сразу замечу, что из этой точки «черпают» «энергию» для своей работы ВСЕ каскады этого усилителя! Поэтому ВСЕ токи потребления по аноду ВСЕХ каскадов усилителя, надо складывать (для каждого режима своя сумма токов!).

И так, основным потребителем тока у нас являются лампы выходного каскада – это 4 лампы 6L6. Судя по схеме - это типовое включение ламп 6L6, в классе АВ1 с максимальной мощностью «выхлопа» по 55 Ватт на одну пару ламп. У нас четыре лампы, следовательно, можем получить «на-гора» до 110 Ватт по максимуму. Открываем справочник и смотрим – что почём?

Типовой режим для ДВУХ ламп- 6L6 GL, в РР усилителе:

Еа = 450 Вольт, Еg2 = 400 Вольт, Eg1 = «минус» 37 Вольт, Raa = 5,6 кОм,

Ia = 2 x 56 mA, Ig2 = 2 x 2,8 mA, При Uвх = 0. (Режим покоя).

Ia = 2 x 105 mA, Ig2 = 2 x 11 mA, При Uвх = 37 Вольт (амплитудного значения). P = 55 Вт, Кни = 1,8 %.

У нас ЧЕТЫРЕ лампы 6L6 GL, следовательно, будут следующие «показатели» для нашего РР усилителя:

Еа = 450 Вольт, Еg2 = 400 Вольт, Eg1 = «минус» 37 Вольт, Внимание! Raa = 2,8 кОм,

Ia = 4 x 56 mA, Ig2 = 4 x 2,8 mA, При Uвх = 0. (Режим покоя).

Ia = 4 x 105 mA, Ig2 = 4 x 11 mA, При Uвх = 37 Вольт (ампл. значения). P = 110 Вт, Кни = 1,8 %.

Прикинем, какой ток будут потреблять эти лампы в режиме покоя и в режиме максимальной мощности.

В режиме покоя – (4 x 56 mA) + (4 x 2,8 mA) = 235,2 mA.

В режиме максимальной мощности – (4 x 105 mA) + (4 x 11 mA) = 464 mA.

Хорошо, а что у нас с токами потребления в других каскадах? Так, судя по тем схемам, что предоставил нам Илья, имеем – один двойной триод 12АХ7 в предварительном усилителе, один двойной триод 12АХ7 в схеме «OD», и один двойной триод 12АХ7 в схеме фазоинвертора.

Чтобы не разводить бодягу с режимами этих ламп, можно принять, что суммарный ток этих двойных триодов буде в районе 15 mA. Вообще то, это максимальный их ток потребления. Ну да Бог с ним, с этим током, поскольку минимальный ток (ток покоя) не на много меньше этого. Так что оставим (предположим) что суммарный ток потребления этих триодов равен 15 mA.

Теперь посчитаем, какой ток потребляет весь усилитель, или какой ток протекает через точку А+1, в разных режимах его работы.

И так, в режиме «молчания» или в режиме покоя – 235,2 mA + 15 mA = 250,2 mA.

В режиме максимальной мощности - 464 mA+ 15 mA = 479 mA.

А для чего мы это всё считали? А вот для чего, что бы узнать, будет или НЕ будет «просаживаться» напряжение в точке А+1 в разных режимах работы усилителя? А как это узнать? Для этого надо сравнить ток, который может выдать по номиналу анодная обмотка после выпрямителя + конденсаторы, с токами потребления всего усилителя в различных режимах. Чем больше разница между номинальным током, который может обеспечить наш блок питания в точке В+1, и токами потребления всего усилителя, тем «прочнее» будет стоять напряжение в этой точке, в точке В+1!

Давайте посмотрим и сравним. Итак, блок питания может выдать в номинале, в точке В+1, по постоянному току – напряжение величиной 450 Вольт и ток до 630 мА.

Усилитель потребляет: в режиме «молчания» или в режиме покоя – 235,2 mA + 15 mA = 250,2 mA. В режиме максимальной мощности - 464 mA+ 15 mA = 479 mA.

Как видим, запас «прочности», по току, нашего блока питания, весьма хорош! Это значит, что напряжение в точке В+1 будет неизменным (или практически неизменным) при любых раскладах.

А вот теперь, приступим к окончательным расчётам, что бы полностью ответить на вопросы Ильи.

Вопрос №1 – какое будет напряжение в точке В+2 после дросселя с сопротивлением катушки по постоянному току 100 Ом? Не большое объяснение. Поскольку дроссель находиться в цепи по постоянному току, то его реактивное сопротивление в расчёте не участвует!

Приступим. Что бы узнать какое будет напряжение после дросселя в точке В+2, надо рассчитать величину падения напряжения на этом дросселе и вычесть из величины напряжения в точке В+1.

Величина падения напряжения на дросселе рассчитывается по закону Ома для не полной цепи.

U = R x I. R = 100 Ом. А чему равно I, или, если правильно сформулировать, - какой ток протекает через обмотку (сопротивление) дросселя? Посмотрим на схемы. К точке В+2 «прикреплены» следующие потребители тока; вторые сетки выходных ламп и три двойных триода с общим током потребления 15 mA. Значит, в режиме покоя усилителя, через дроссель будет протекать ток равный – 11,2 mA (ток покоя вторых сеток) + 15 mA (ток трёх двойных триодов) = 26,2 mA или 0,0262 Ампера. В режиме максимальной мощности, ток будет равен – 44 mA (максимальный ток вторых сеток) + 15 mA (ток трёх двойных триодов) = 59mA или 0.059 Ампера. Считаем дальше. Напряжение падения на дросселе в режиме покоя: U = 100 Ом х 0,0262 Ампера = 2,62 Вольта.

Напряжение падения на дросселе в режиме максимальной мощности усилителя: U = 100 Ом х 0,059 Ампера = 5,9 Вольта.

Значит в точке В+2 будет, в режиме покоя 450 Вольт – 2,62 Вольта = 447,38 Вольт, в режиме максимальной мощности усилителя 450 Вольт – 5,9 Вольта = 444, 1 Вольта.

Ну, что, в точке В+3 сами посчитаете или помочь?

Изменено 24 Декабря, 2014 в 15:58 пользователем kdtp

[Hi-Tec-Lab]

выпрямитель, фильтры, токи, напряжения…. – хорошо, поехали

Доброе время суток!

Виктор, спасибо за развернутый ответ!

Здесь был спойлер.

_https://forum.datagor.ru/index.php?showtopic=9584&st=231

Сообщение #235

Если мы используем мостовой выпрямитель (про фильтр – конденсатор НЕ забываем),

то по теории нам надо иметь ОДНУ вторичную обмотку силового трансформатора со следующими характеристиками.

По напряжению это будет

– 408,9 Вольт : 1,41 = 290 Вольт.

По току

– 200 мА х 1,41 = 282 мА.

При использовании двухполупериодного выпрямителя,

нам надо иметь ДВЕ обмотки со следующими характеристиками.

По напряжению это будут ДВЕ обмотки по

– 408,9 Вольт : 1,41 = 290 Вольт.

По току (ВНИМАНИЕ!)

ДВЕ обмотки по

– 200 мА : 1,41 = 141,8 мА.

Как видим, для мостового выпрямителя, это ОДНА обмотка на номинальное напряжение 290 Вольт по переменному току, и на номинальный ток – 282 мА.

Для двухполупериодного выпрямителя, это ДВЕ обмотки на номинальное напряжение по 290 Вольт по переменному току, и на номинальный ток – 141,8 мА, каждая обмотка.

Здесь был спойлер.

БП

~320 Вольт х 1,41 = +451 Вольт

450 мА х 1,41 = 634 мА;



Типовой режим для "ЧЕТЫРЕХ" ламп- 6L6 GL, в РР усилителе

В режиме покоя – (4 x 56 mA) + (4 x 2,8 mA) = 235,2 mA.

В режиме максимальной мощности – (4 x 105 mA) + (4 x 11 mA) = 464 mA.



один двойной триод 12АХ7 в предварительном усилителе,

один двойной триод 12АХ7 в схеме «OD», и

один двойной триод 12АХ7 в схеме фазоинвертора.



суммарный ток этих двойных триодов будет в районе 15 mA.



в режиме «молчания» или в режиме покоя – 235,2 mA + 15 mA = 250,2 mA

В режиме максимальной мощности - 464 mA+ 15 mA = 479 mA



блок питания может выдать в номинале, в точке В+1,

по постоянному току – напряжение величиной +450 Вольт и ток до 630 мА



Усилитель потребляет:

в режиме «молчания» или в режиме покоя – 235,2 mA + 15 mA = 250,2 mA.

В режиме максимальной мощности - 464 mA+ 15 mA = 479 mA.



Вопрос №1 – какое будет напряжение в точке В+2 после дросселя с сопротивлением катушки по



постоянному току 100 Ом? Не большое объяснение. Поскольку дроссель находиться в цепи по



постоянному току, то его реактивное сопротивление в расчёте не участвует!



Величина падения напряжения на дросселе рассчитывается по закону Ома для не полной цепи.

U = R x I

R = 100 Ом.



К точке В+2 «прикреплены» следующие потребители тока;

вторые сетки выходных ламп и

три двойных триода с общим током потребления 15 mA.

Значит, в режиме покоя усилителя, через дроссель будет протекать ток равный – 11,2 mA

(ток покоя вторых сеток) + 15 mA (ток трёх двойных триодов) = 26,2 mA или 0,0262 Ампера



В режиме максимальной мощности, ток будет равен – 44 mA (максимальный ток вторых сеток) + 15 mA



(ток трёх двойных триодов) = 59mA или 0.059 Ампера.

Считаем дальше.



Напряжение падения на дросселе в режиме покоя:

U = 100 Ом х 0,0262 Ампера = 2,62 Вольта.



Напряжение падения на дросселе в режиме максимальной мощности усилителя:

U = 100 Ом х 0,059 Ампера = 5,9 Вольта.



Значит в точке В+2 будет, в режиме покоя 450 Вольт – 2,62 Вольта = 447,38 Вольт

в режиме максимальной мощности усилителя 450 Вольт – 5,9 Вольта = 444, 1 Вольта.



Их этого следует, что в точке В+3 для трех двойных триодов(5+5+5=15мА)

при R = 2200 Ом х 0,015Ампера = 33Вольта должно наблюдаться падение напряжения,

соотв.

покой - 447,38В - 33В = 414,38В;

мах. - 444,1В - 33В = 411,1В;



В+4

Осталось 2 двойных триода - 10мА, R = 22000 Ом х 0,01 Ампера =220В;

покой - 414,38В - 220В = 194,38В

мах. - 411,1В - 220В = 191,1В



В+5

далее один двойной триод - 5мА, R - 2200 Ом х 0,005 Амп. = 11Вольт падение

соотв.

покой - 194,38В - 11В = 183,38В

мах. - 191,1В - 11В = 180,1В

Расчет окончил))) :smile:

Вопросы продолжают появляться:

Общее питание усилителя - +450 Вольт и ток до 630 мА - отлично!



Драйвер - +447,38 Вольт - не многовато ли - из каких соображений необходимо такое напряжение для драйверной лампе?

на анодах +280-290Вольт?

Почему далее не 200В не 300 Вольт?

Опять ступенчатое понижение?

Предварительный усилитель - общее- +194,38В

Входной каскад - + 183,38В



p/s про Raa уловил, для 4-х ламп делить активное сопротивление(Raa) на два и т.д.,

т.е. пара 6П3С для режима АВ1* Raa=6600 Ом, то для четырех баллонов = 3300 Ом; для 6-ти = 2200 Ом???

Соответственно ток потребления группой выходных ламп умножаем от количества пар;

Изменено 25 Декабря, 2014 в 09:33 пользователем Hi-Tec-Lab

[Гость kdtp]

Привет, Илья. Давайте немного поговорим про лампы оконечного каскада – 6П3С.

Вот смотрите, мы используем типовое включение этих ламп в РР усилителе, в классе АВ1. Поскольку регулировка (подгонка) необходимых параметров для этого включения происходит в режиме покоя этих ламп, то, на нём (режиме покоя) и сосредоточим своё внимание. То, что для нормальной работы ламп нужно правильно выставить ток покоя, Вы уже уяснили. НО, так же надо обратить своё внимание на величину напряжения смещения («минус»), посредством которого мы добились, этого самого тока покоя. Поскольку от величины «минуса» зависит, – какой, максимальный по амплитуде, сигнал, мы сможем подать на управляющие сетки наших выходных ламп! И…, что интересно, можно определить «состояние здоровья» наших ламп.

Что бы было понятно, что я хочу Вам объяснить, посмотрим на режимы нашей лампы в типовом включении. И так, лампа 6П3С в РР усилителе, в классе АВ1:

Еа = 360 Вольт, Еg2 = 270 Вольт, Eg1 = «минус» 22,5 Вольта, Raa = 6,6 КОм,

Ia = 2 x 44 mA, Ig2 = 2 x 2,5 mA, При Uвх = 0 Вольт. (Режим покоя).

Ia = 2 x 66 mA, Ig2 = 2 x 7,5 mA, При Uвх = 45 Вольт (амплитудного значения). P = 26,5 Вт, Кни = 2 %.

В режиме покоя, через одну лампу протекает ток = Ia + Ig2 = 44 mA + 2,5 mA = 46, 5 mA. Мы выставили ток – 46 mA. Ни чего страшного, это нормально. А вот теперь обратите внимание на следующее – этот ток покоя задаётся посредством фиксированного смещения, напряжением величиной «минус» 22,5 Вольта! Что это означает? А вот что, если лампа 6П3С исправная (рабочая, в кондиции) то, для того чтобы в режиме Еа = 360 Вольт, Еg2 = 270 Вольт, через неё протекал ток покоя величиной = 46, 5 mA…, то, на первую (управляющую) сетку этой лампы, надо подать смещение «минус» 22,5 Вольта!!! Сами понимаете, что все эти значения токов и напряжений усреднённые, и могут отличаться от вышеозначенных, в зависимости о «экземпляра» лампы, НО! НО, эти «отличия», если лампа ИСПРАВНА (в нормальном состоянии), должны быть НЕБОЛЬШИМИ!!! В пределах 5%..., максимум 10% . Ну, в крайнем случае, до 15%.

А что у Вас? Сиречь, какие у Вас лампы – рабочие или «дохлые»? Что бы ответить на этот вопрос надо проверить, – какой «минус» на первых сетках (на ножке 5) у Ваших ламп, при выставленном токе 46 mA!?

Не большая ремарка. Я тут обратил внимание, но не сказал Вам (забыл, блин) – Вы «тычете» обычным тестером, во время работы усилителя, куда попало. Это не хорошо. Поскольку, в определённых случаях, эти «измерения» (показания тестера) могут быть «лживыми»! Например, что бы измерить «минус» непосредственно на 5 ножке (первой сетке) лампы 6П3С во время работы усилителя, нужен «специальный» прибор. В простонародье – «ламповый вольтметр» или «по-научному» – вольтметр с большим входным сопротивлением. Поскольку у Вас нет такого прибора, то будем действовать «дедовским способом»….

Вернёмся к нашим баранам. Проведём измерение «минуса» на ножке 5, у ламп 6П3С. Для начала, закорачиваем вход усилителя. Включаем усилитель и проверяем (на всякий случай) наличие «нормального» напряжения на анодах и вторых сеток ламп. Проверили, всё в порядке? Хорошо. Теперь, выставляем ток покоя выходных ламп по падению напряжения на катодных резисторах. У нас это по 0,046 Вольт, на лампу. Выставили. Хорошо. Выключаем усилитель. Вынимаем лампы 6П3С. Включаем усилитель и замеряем величину «минуса» на пятых ножках (управляющие сетки) ламповых панелек. Замерили? Хорошо. Записываем. Теперь…, следующая «подобранная пара» ламп 6П3С. И так далее, пока не проверите все свои лампы. Кстати, не мешало бы проверить «на вшивость», Ваши «первые лампы». И, не важно, что они не «подобранная» пара. Нас сейчас интересует их состояние «здоровья».

Теперь смотрите, если замеры «минуса» показали, что - на какой-то лампе этот «минус» отличается от 22 Вольт, более чем на 15 %, то такая лампа «сдохла». Или медленно «подыхает».

Вперёд, на борьбу с бракованными и дохлыми лампами!

Кстати, зачем нам нужен «правильный минус», при правильно выставленном токе покоя, я думаю, Вы и сами поняли…, до конца. Что, до конца не поняли? Ладно, тогда про ЭТО в следующий раз…. :smile:



Да..., про балансировку выходного каскада по переменному току, я помню. Мы обязательно вернёмся к этой теме, но чуть позже.

Изменено 25 Декабря, 2014 в 15:03 пользователем kdtp

[Hi-Tec-Lab]

Вперёд, на борьбу с бракованными и дохлыми лампами!

Кстати, зачем нам нужен «правильный минус», при правильно выставленном токе покоя, я думаю, Вы и сами поняли…, до конца. Что, до конца не поняли? Ладно, тогда про ЭТО в следующий раз…. :smile:

Да..., про балансировку выходного каскада по переменному току, я помню. Мы обязательно вернёмся к этой теме, но чуть позже.

Доброе время суток! Выдалась минутка, идея ясна, спасибо!

даже как то этот процесс немного прогнозировал, хотел уделить еще ему время для вторичной проверки и так же подумал,

что надо будет сравнить напряжения после снятия ламп и записать, видимо что то в макушке начинает просветляться :smile:

немного не хватает времени, устал, причем не от самой работы

Да, блин, скажу я вам – вчерашняя «эпопея» с установкой и прогоном «аппарата»…., это было что-то. Ну, да ладно – сделали и, слава Богу. Хотя, откровенно говоря, я ни как не могу взять в толк, какого хрена люди берутся за работу, в которой вообще ни чего не понимают…

а от подобных отношений в коллективах как отдыхающих так и обслуживающих, такое чувство , что я один с чукотки,

а они вообще просто мимо проходили...какой то оборванный пипессс.. да фиг с не с работой, сегодня три раза меня уволили

за то что вежливо разговариваю и не беру бабки за дополнительные песТни, хотя про парнас никто не договаривался заранее,

Оплата прошла за все мероприятие, какие еще доп. услуги, какие могут быть выепоны, если всем за все заплатили, наглые просто нет слов...а самое прикольное это уже наверное как водится, появляется персонаж в конце вечера и начинает командовать, че играть че не играть и где рыба заворачивалась,ой ну цирк и только, ой. че я та я разошелся, главное

Виктор, С наступающим Новым Годом!

Что пожелать?

Что бы был мир и лад, здоровья склад ну денег побольше, чтобы ваши потребности офигевали от ваших возможностей! :smile:

[Гость kdtp]

Ну, да…, Новый Год…, и все «Великие», и не очень, «Праздники»…. Всё как всегда, ни чего не изменилось. Слава Богу – я своё отлабал. Сейчас, если только на очень срочную, и о-о-о-очень дорогую (по оплате, разумеется) работу и соглашаюсь. «Народ» (директора, администраторы, руководители и прочее, прочее, прочее…) в курсе моих «запросов» и «условий», и, по этому, за зря не беспокоят. Всё, всё, всё – хорош про работу….

Про усилитель. Ну, что - будет у Вас «свободное» время – продолжим, куда мы денемся. :smile:

За поздравления – отдельное спасибо. А, я…. ещё успею Вас поздравить…, поберегу своё поздравление до самого кануна Нового Года. 30 декабря «ломанёмся» к себе на дачу. Спокойно подготовимся к встрече Нового Года. 31-го, днём, спокойно так, подойду к компьютеру и «отстучу» свои поздравления….

Отдыхайте, набирайтесь сил. Чувствую, Вам ещё лабать и лабать….

Может статься, ещё пересечемся в этом году, на просторах интернета. Удачи, сил и здоровья. :smile:

Изменено 27 Декабря, 2014 в 23:10 пользователем kdtp

[Hi-Tec-Lab]

Друзья! С Новым Годом!

Сообщение #28

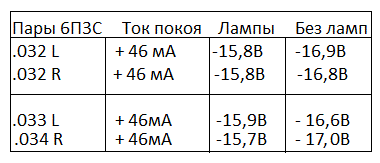

Создал для двух пар одинаковые условия.

Прогрев ламп 5 минут;

Подал анодное, еще прогрев 5 минут;

Установка тока покоя(46мА), замеры минусового напряжения на 5 ножке, рис.

Изменено 3 Января, 2015 в 17:35 пользователем Hi-Tec-Lab

[Гость kdtp]

Привет, Илья. Ну, что, эти лампы «дохловатенькие». Уж не знаю – толи они (лампы) уже где-то поработали или если они новые, то с «брачком».

Тут такое дело. Вот Вы выставили «нормальный» ток покоя, при этом величина напряжения фиксированного смещения «минус» 17 Вольт. Если совсем просто, то это означает, что наши лампы выходного каскада надо «раскачивать» уровнем сигнала не более чем 34 Вольта по амплитудному значению (класс АВ1). То есть, если «ткнуться» осциллографом на первые сетки выходных ламп, то величина «синуса», его размах (между двумя первыми сетками) не должен быть более 34 Вольт. Или, если мерить от «земли», то не более 17 Вольт, амплитудного значения, на каждую лампу. Если мы будем превышать это значение амплитуды сигнала, то наши лампы будут работать с сеточными токами (класс АВ2), а это (в нашем, конкретном случае) ни есть хорошо.

По-простому, с такими лампами нам не получить нужной (искомой, желательной, прогнозируемой и т.д.) «чистой» максимальной мощности усилителя (26-28 Ватт). Да и на мощности «выше средней» (18 – 20 Ватт), могут появиться заметные (слышимые), весьма противные, искажения. Хотя, «некоторые штатские» от такого «звука» тащатся….

Что делать? Давайте посмотрим, другие лампы – померяем, «пощупаем»…. Это, во-первых.

Во-вторых, можно устроить «прослушивание» с этими лампами. Может статься, что Вас вполне утроит мощность (громкость) усилителя и качество звука при такой мощности…, всё может быть.

Ну, и, в-третьих, можем «заняться» балансировкой фазоинвертора – если есть на то желание….

[Hi-Tec-Lab]

Здравствуйте, Виктор!

эти лампы «дохловатенькие». Уж не знаю – толи они (лампы) уже где-то поработали или если они новые, то с «брачком».

Весь десяток в заводских упаковках, 87 лохматого года выпуска,

царапин и следов использования не видно, стекло чистое, без внутренних растЁков, какие бывают у лам б/у

на каждой печать "ПЕРЕПРОВ 89 09", на коробке цена - 90 коп.)))

Давайте посмотрим, другие лампы – померяем, «пощупаем»….

сегодня продолжу с остальными

можем «заняться» балансировкой фазоинвертора – если есть на то желание…

Есть и желание и возможности! Жду инструкций! :smile:

[Гость kdtp]

Ну, понятно. Залежались, слегка…. А так…, лампы хорошие!

Так, для начала их надо немного «прокалить - прожарить». Для этого нужно на них подать только один накал, БЕЗ АНОДНОГО НАПРЯЖЕНИЯ. И пусть они так «прокалятся» минимум 5 - 6 часов. По-хорошему, «жарить» надо сутки…, ну да ладно, для начала и 6-ти часов хватит. Ну, а дальше – всё, как «учили». В большинстве случаев, такая «прожарка» помогает, а что будет на самом деле – поглядим….

Про балансировку. Может завтра вечером…, если управлюсь со своими делами. Надо срочно смету доделать…. Инсталляция, брат…, инсталляция.

[Hi-Tec-Lab]

Про балансировку. Может завтра вечером…

Ок, не вопрос :smile:

[Гость kdtp]

Привет, Илья." Дела" не много "задолбали"....

Так, прежде чем начнём заниматься балансировкой по переменному току, надо посмотреть на Ваш "парк" контрольно - измерительных приборов. Необходимый минимум, это - осциллограф и низкочастотный генератор. Надеюсь, что Вы владеете основными методами работы с этими приборами. Интересно было бы знать "марку" - названия этих приборов.

Если не трудно, озвучите названия и "марки" приборов, устройств, может приложений, которыми Вы пользуетесь при наладке усилителя.



Интересно, как прошли "испытания" ламп 6П3С, после "прокалки"?
