Проверьте мою компоновку :)

[Гость ub0baa]

привет всем.

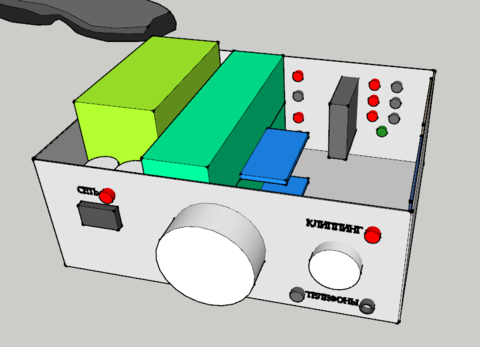

проверьте, будьте добры компоновку корпуса для двух TDA7294. что добавить, что убрать, что подозрительно?

корпус - распаечная коробка TYCO из пластика

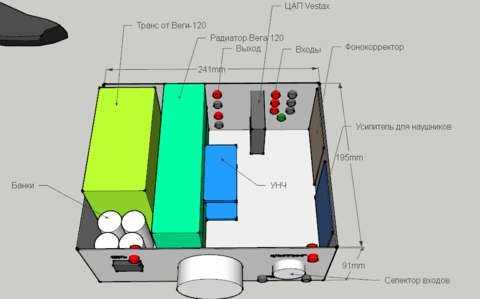

надеюсь, на чертеже всё видно.

спасибо!

Изменено 20 Декабря, 2014 в 22:01 пользователем ub0baa

[Yamazaki]

Надпись "телефоны" на морде выглядит неприятно. Это ведь буквальный перевод слова "headphones", и этот шедевр какого-то переводчика-надмозга разошелся по всей советской технической литературе. Имхо, бодрее просто значок наушников :smile:



По конструктиву: когда один радиатор расположен над другим, нижний охлаждается лучше. Предусмотрите отверстия для конвекционного охлаждения снизу и сверху над радиаторами чтобы они хорошо продувались конвекцией. Ну и корпус конечно надо поставить на ножки, чтобы снизу доступ воздуха был. В противном случае - вентилятор на пониженных оборотах.

[Гость ub0baa]

Надпись "телефоны" на морде выглядит неприятно. Это ведь буквальный перевод слова "headphones", и этот шедевр какого-то переводчика-надмозга разошелся по всей советской технической литературе. Имхо, бодрее просто значок наушников :smile:



По конструктиву: когда один радиатор расположен над другим, нижний охлаждается лучше. Предусмотрите отверстия для конвекционного охлаждения снизу и сверху над радиаторами чтобы они хорошо продувались конвекцией. Ну и корпус конечно надо поставить на ножки, чтобы снизу доступ воздуха был. В противном случае - вентилятор на пониженных оборотах.

всё учту :smile: там придется поднимать крышку из-за того что транс выше корпуса, в оставшийся проём над радиаторами как раз влезет кулер 80х80.

телефоны - это из коротковолнового радиолюбительства. один из моих менторов говорил, что "наушники - это те, кто подслушивают" :smile:)

хотя до надписей ещё далеко.

а такое соседство УМ с трансом не грозит фоном?
