[Решено] Кабель и руководство програматора PICPROG фирмы Телесистемы


Рекомендуемые сообщения

PICPROG фирмы Telesystems нужна схема кабеля к лпт порту. Не могу нигде найти.

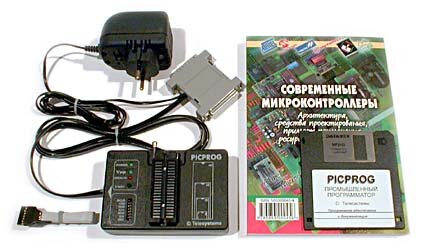

Спасибо Ивану. Руководство 👨‍🔧 picprog_ppgr106.7z и схемка кабеля из него.

post-1-1418983701_thumb.png  post-132-1418904800_thumb.jpg





Ссылка на комментарий
Поделиться на другие сайты

Денис, там должен быть стандартный кабель LPT.




Или переформулируйте вопрос, в чем именно проблема?

Ссылка на комментарий
Поделиться на другие сайты

Да, Игорь, кабель там LPT но из самого программатора выходит только 4 провода, 2 из них внешнее питание, а еще 2 подключаются к порту, а куда ....

Ссылка на комментарий
Поделиться на другие сайты

Т.е. на самом программаторе нет стандартного разъёма? И штатного кабеля у вас тоже нет?

Ссылка на комментарий
Поделиться на другие сайты

Если почитать

Руководство пользователя PICPROG

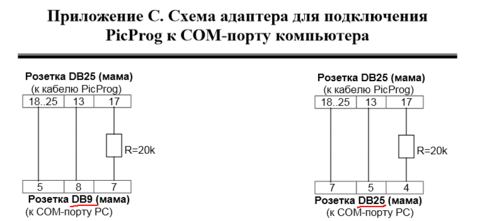

Приложение С. Схема адаптера для подключения PicProg к СОМ-порту компьютера стр 42

_https://wiki.telesys.ru/lib/exe/fetch.php?media=picprog:picprog_ppgr106.pdf

Возможно эти "два проводка" имелись ввиду

Ссылка на комментарий
Поделиться на другие сайты

  • 3 года спустя...

Давно лежит чёрная коробочка, но нет серой - с LPT разъёмами.

В чём там хитрость - преобразователь интерфейса?

Сбоку в чёрной - RJ прозрачный телефонный на 4 провода.

2 провода - VCC и GND, остальные - RX TX? Их в max202 и в COM?

Собственно, главный вопрос: что внутри серой коробочки?

Ссылка на комментарий
Поделиться на другие сайты
