Переделка компьютерного ИБП в автомобильное З.У.

Рекомендованные сообщения

Гость Legall

Прошу помочь переделать в автомобильное зарядное устройство для акукмуляторов с регулировкой БП ПК lc-b300ATX на чипе bax64260331h. Схем не нашел. Резистора того что впаять переменный тоже не нашел искал методом тыка!



Вот фото

=https://yadi.sk/i/weKol_QhdGhgT

=https://yadi.sk/i/x_seManGdGhgX

=https://yadi.sk/i/9Uv1uQtPdGhgb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dynazzz
Прошу помочь переделать в автомобильное зарядное устройство для акукмуляторов с регулировкой БП ПК lc-b300ATX на чипе bax64260331h. Схем не нашел. Резистора того что впаять переменный тоже не нашел искал методом тыка!



Вот фото

=https://yadi.sk/i/weKol_QhdGhgT

=https://yadi.sk/i/x_seManGdGhgX

=https://yadi.sk/i/9Uv1uQtPdGhgb





А почему в этой теме?? :smile: В разделе источники питания есть описание простой переделки в З.У. Ваш БП ИМХО достаточно распространенный, описаний переделок и ремонтов много. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Возможно эта его схема _https://piccy.info/view3/5201456/5027b3af1ae195c3690caa9be4be7a82/orig/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Legall

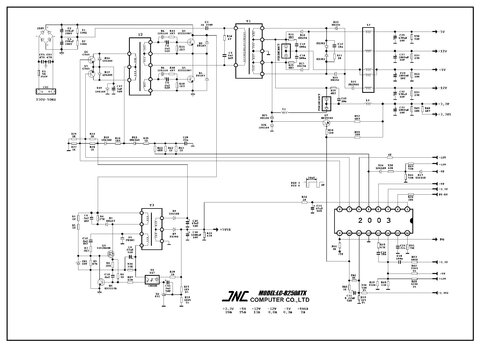

Вот схема на 2003.

Что то не сходится не могу резистор найти тот чтоб на переменный поменять.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Заменой одного резистора не обойтись. Советую хотя бы вот отсюда статейки проштудировать: _https://radiokot.ru/circuit/power/charger/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Что то не сходится не могу резистор найти тот чтоб на переменный поменять.

Артём!

Все статьи по переделке компьютерных БП - это только подсказки общих принципов для тех, кто понимает принцип работы ИИП и сущность переделок. Все БП разные и вероятность того, что оубликованный вариант совпадет с имеющимся у вас БП вплоть до нумерации деталей, стремится к нулю.

Компьютерные ИИП достаточно опасны и их легко испортить, поэтому браться за них в практических целях, надо накопив какой-то опыт.

Наличие осциллографа весьма желательно.

Фольксдойч недаром привел схему с микросхемой 2003 (а он на таких переделках собаку съел), похоже, что это аналог.

Что я советую:

- почитать про микросхему TL494 - материалов по ней море,

- разобраться на ее примере как осуществляется регулировка напряжения и стабилизация,

- сравнить включение вашей микросхемы с 2003,

- найти как и куда подается выходное напряжение +5 и +12 В на вашу микросхему, скорее всего на вывод 14.

Вот тогда вы ответите на свой вопрос: "куда ставить-то?".

Если вы не хотите последовать этим советам или всё это для вас филькина грамота, лучше займитесь другим делом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Legall
А почему в этой теме?? :smile: В разделе источники питания есть описание простой переделки в З.У. Ваш БП ИМХО достаточно распространенный, описаний переделок и ремонтов много. :smile:

Спасибо буду искать. Может сылочку))), а то я могу не туда посмотреть по своей не опытности и снова буду делать ошибки.



Добавлено после раздумий:

Возможно эта его схема _https://piccy.info/view3/5201456/5027b3af1ae195c3690caa9be4be7a82/orig/

Сылка не работает)))



Добавлено после раздумий:

Заменой одного резистора не обойтись. Советую хотя бы вот отсюда статейки проштудировать: _https://radiokot.ru/circuit/power/charger/

Спасибо уже читаю.



Добавлено после раздумий:

Артём!

Все статьи по переделке компьютерных БП - это только подсказки общих принципов для тех, кто понимает принцип работы ИИП и сущность переделок. Все БП разные и вероятность того, что оубликованный вариант совпадет с имеющимся у вас БП вплоть до нумерации деталей, стремится к нулю.

Компьютерные ИИП достаточно опасны и их легко испортить, поэтому браться за них в практических целях, надо накопив какой-то опыт.

Наличие осциллографа весьма желательно.

Фольксдойч недаром привел схему с микросхемой 2003 (а он на таких переделках собаку съел), похоже, что это аналог.

Что я советую:

- почитать про микросхему TL494 - материалов по ней море,

- разобраться на ее примере как осуществляется регулировка напряжения и стабилизация,

- сравнить включение вашей микросхемы с 2003,

- найти как и куда подается выходное напряжение +5 и +12 В на вашу микросхему, скорее всего на вывод 14.

Вот тогда вы ответите на свой вопрос: "куда ставить-то?".

Если вы не хотите последовать этим советам или всё это для вас филькина грамота, лучше займитесь другим делом.



Я это учту щас буду читать, если честно устаю 3 дня уже блок этот мучаю, а он меня вот мысль пришла к опытным людям на форум обратится).



Добавлено после раздумий:

Заменой одного резистора не обойтись.







Да уже понял методом тыка менял он трещал и в защиту уходил)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
методом тыка менял он трещал и в защиту уходил

Первое что надо сделать - включать БП в сеть только через лампу накаливания.

Это спасет блок от выгорания во многих случаях, а сама лампа будет индикатором правильной работы.

При небольшой мощности в нагрузке, БП будет полноценно работать с лампой.



Проблема в том, что все БП имеют несколько разные схемы и надо вникать в КАЖДЫЙ блок.

Потребуется замена некоторых деталей и кучу деталей надо будет выпаять.



Вместе с тем, из БП можно сделать отличное ЗУ с защитой от перегрузки, замыканий, переполюсовки.

Несколько статей на эту тему есть и на данном сайте.

Вопрос переделки очень подробно расписан на некоторых сайтах.

Лучше и проще всего найти блок питания на микросхеме TL494 или ее аналогах.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Legall

Совет хороший, лампочку я понял куда нужно припаять 220V 50-60w хватит? То есть на моей микросхеме сделать можно но трудно?

Изменено пользователем Legall

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 лампочку я понял куда нужно припаять 220V 50-60w хватит?

2 То есть на моей микросхеме сделать можно но трудно?

Артём!

1 Лампочку лучше не припаять, Это опасно и неудобно.

Реклмендую сделать так (я сделал и пользуюсь уже давно):


Взять двойной блок розеток и собрать данную схему (в блок одну перемычку и обычный провод для включения в сеть). Лучше использовать обычную настольную лампу, вкрутить в нее лампу накаливания 40...60 ватт. Вся эта конструкция изолирована, безопасна и удобна в отличие от просто припаянной лампы.



2 Можно и вряд ли трудно, но схемы и их ОСОБЕННОСТИ на TL494 подробно описаны, микросхему, спалив, нетрудно купить, есть datasheet. C микросхемой 2003 я дела не имел.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Legall

Да конечно что оно заизолировано, так удобно. Жаль что с 2003 не имели делов)))

Изменено пользователем Legall

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
