[Решено] Печатка двухполярного БП 7815+7915. Прошу помощи в Спринте

Рекомендованные сообщения

Гость serpenmax

Уважаемые форумчане!

Может кому-то уже приходилось разводить такой стабилизатор или есть уже в библиотеке такой файл. Возникла необходимость повторить в двух экземплярах плату. Честно говоря, я в Спринте абсолютный чайник, на уровне вкл.-выкл.-принт, могу пользоваться только готовыми файлами. Буду очень признателен за помощь или совет!




Изменено пользователем serpenmax

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может поможет эта ссылка _https://forum.cxem.net/index.php?showtopic=89546

прямая ссылка на плату

_https://forum.cxem.net/index.php?app=core&module=attach&section=attach&attach_id=117241

Изменено пользователем if33

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость serpenmax
Накидал быстренько.

Огромное спасибо!

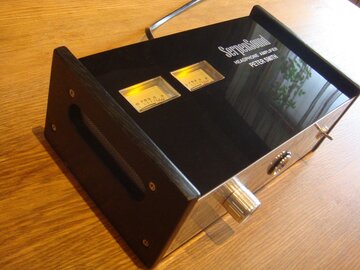

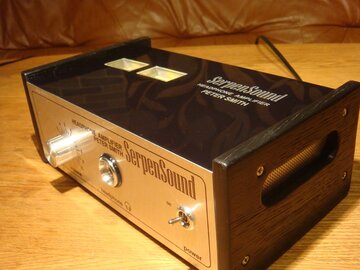

Мне трудно даются программы, которые в дальнейшем активно не будут использоваться, нет мотивации. За то время, что ушло бы на изучение и рисование стабилизатора мне проще оформить в корпус усилитель, а также засветить сито и нанести шелкографию. Например, как это:
