Ламповый двухтактный усилитель на 6н9с+6п3с

[Гость brewmaster]

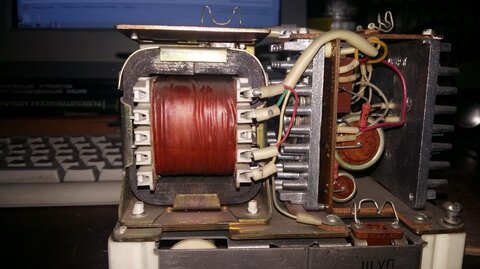

Такой

[vitivsev]

Такой транс пойдет в кач-ве вых.

Ответить на ваш вопрос можно после обмера железа. (об этом, на форуме полно инф.)

a - ширина центральной части(керна) тр. железа в мм или см;

b - ширина боковой части;

с - ширина окна;

h - высота окна;

но это еще не все, какая конечная цель, если с хорошей полосой воспроизведения, скорее всего не подойдет, если для гитарного унч в принципе может быть, в целом зависит от его габаритов a x b ; c x h;



есть только 6н9с 2 шт, 6ф1п полно, 6н1п, 6н2п 6п3с 7шт, 6п6с 4шт

из этого набора и кол-ва ламп можно изготовить не один усилитель :wink:

[vitivsev]

TF110-48 в предложенной схеме- 50 Hz-20KHz at 20 watts, в качестве гитарного до 50wt, Ra-a=6,6кОм;

с использованием 6V6, 6BQ5, EL84, 7189 и 6CZ5, также ниже, питание ( 25W или менее) усилителями с 6L6, 7591 или 7868...

Изменено 21 Ноября, 2016 в 20:27 пользователем vitivsev

[Гость brewmaster]

Ответить на ваш вопрос можно после обмера железа. (об этом, на форуме полно инф.)

a - ширина центральной части(керна) тр. железа в мм или см;

b - ширина боковой части;

с - ширина окна;

h - высота окна;

но это еще не все, какая конечная цель, если с хорошей полосой воспроизведения, скорее всего не подойдет, если для гитарного унч в принципе может быть, в целом зависит от его габаритов a x b ; c x h;



из этого набора и кол-ва ламп можно изготовить не один усилитель :wink:









Цель кач-во, мощность не главное

Изменено 22 Ноября, 2016 в 03:03 пользователем brewmaster

[vitivsev]

Цель кач-во...

a - 20 мм;

b - 25 мм;

с - 12 мм;

h - 36 мм;

что можно придумать для железа в 18-20Ватт, для лампового усилителя подойдет в качестве дросселя(с некоторой модификацией),

в остальном как понижающий для маломощного паяльника или низковольтных схем с маленьким потреблением тока...

[Гость brewmaster]

А от гу29 вых не пойдут. (ТС180). Или перематывать надо?



Выходник для РР Г807 (. Ra-а = 8,34 ком / 8 ом. Первичка: 4560 витков ПЭВ-2 0,31 мм. Rакт первички – 190 ом.

Вторичка: 144 витка ПЭВ-2 1,00 мм. Rакт вторички – 0,145 ома.

Приведённое – 145 ом.

На каждой катушке:

Четверть первичной обмотки – 1140 витков. Пять слоёв по 228 витков в слое.

Половина вторичной – 72 витка. Четыре слоя в параллель.

Ещё четверть первичной – 1140 витков. Пять слоёв по 228 витков.

Обмотки первички соединяются перекрёстно-последовательно,

вторички – последовательно.

КПД транса – 96%.

Этот трансформатор играл отличный бас. Кому такой нужен – пожалуйста!

Имейте в виду, что интересным вариантом будет запараллеливание первичек.

Тогда можно экспериментировать с Rа-а в широких пределах.

Отвод на 4 ома от 100 витка. на 6 ом от 120.

Изменено 22 Ноября, 2016 в 07:05 пользователем brewmaster

[vitivsev]

А от гу29 вых не пойдут. (ТС180). Или перематывать надо?

Чтобы не гадать, определитесь какую именно схему будете собирать. Отсюда будет вытекать режим выходных ламп и соответственно дальнейшие действия.

Железо от ТС-180-2(толщина пластин 0,35мм) используется после перемотки и подойдет для любой двухтактной схемы от fн = 30Гц до 70Ватт выходной мощности, если такая мощность не нужна, можно пересчитать кол-во витков и расширить нижнюю полосу полосу воспроизведения до 20Гц.

Изменено 22 Ноября, 2016 в 07:30 пользователем vitivsev

[Гость brewmaster]

А которую Танк предложил, там 6н9с можно сразу ставить или надо будет номиналы сопротивлений менять?



Уже запутался какую выбрать

Изменено 22 Ноября, 2016 в 09:03 пользователем brewmaster

[vitivsev]

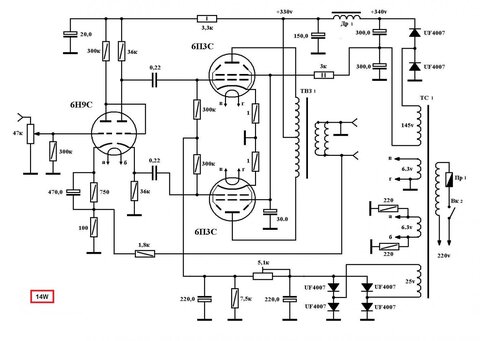

А которую Танк предложил...

Предложенная мною схема включение вых. каскада пентод, Александр(Tank) предложил триодное включение...разница есть... если идти по пути наименьшего сопротивления и понимания того, что вы никогда не собирали подобное. Лучше использовать чужой опыт и неоднократно проверенные схемы в которых уже ничего не надо менять, 6Н9С меняем не глядя на 6Н2П без лишних телодвижений и деталей... раз уж тема 6Н9С и 6П3С, то используя это направление намекаю на последнюю схему...

[Гость brewmaster]

Предложенная мною схема включение вых. каскада пентод, Александр(Tank) предложил триодное включение...разница есть... если идти по пути наименьшего сопротивления и понимания того, что вы никогда не собирали подобное. Лучше использовать чужой опыт и неоднократно проверенные схемы в которых уже ничего не надо менять, 6Н9С меняем не глядя на 6Н2П без лишних телодвижений и деталей... раз уж тема 6Н9С и 6П3С, то используя это направление намекаю на последнюю схему...

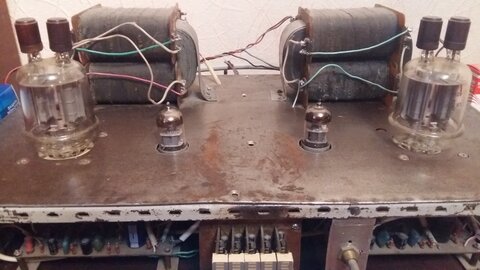

Что то подобное уже собирал, первый усь пока и последний на 6н23 гу29. Не нравится как он звучит, низов вообще хватает. Где чисто играет одна музыка без слов, еще более-менее. А где со словами мне кажется, что всю в кучу смешивается и через некоторое время уже слушать желание пропадает





Здесь получается смещение регулируется одновременно, а если по отдельности это же лучше?

Изменено 22 Ноября, 2016 в 10:54 пользователем brewmaster

[vitivsev]

Что то подобное уже собирал, первый усь пока и последний на 6н23 гу29. Не нравится как он звучит

Что происходит или отчего нет положительно ожидаемого результата.

Выбор схемы. Плохое согласование посредством неправильного расчета и намотки выходного трансформатора.

Не удачно выставлены режимы ламп. Настройка производилась на ух на глазок, т.е при отсутствии необходимых приборов...

можно долго продолжать и анализировать особенно когда в одну тему перетекает другая...

получается смещение регулируется одновременно, а если по отдельности это же лучше?

Раздельное смещение желательно использовать для не подобранных пар ламп(или большего их кол-ва).

[TANk]

... Что то подобное уже собирал, первый усь пока и последний на 6н23 гу29. Не нравится как он звучит, низов вообще хватает. ...

https://datagor.ru/amplifiers/tubes/1208-imja-ego-zver-pp-na-gu-29.html

Тоже на 6Н23П и ГУ-29. Автора низы наоборот очень впечатлили. Сравните со своей схемой. Особенно сравните параметры выходных трансформаторов. Может возникнет желание довести имеющийся усилитель до ума? Тем более что практически все для этого уже есть.
