Помогите найти схему школьного осциллографа ОЭШ-70

[Alex111]

Здравствуйте, Уважаемые!



Появилась необходимость отремонтировать старинный прибор "Осциллограф электронный школьный", но, к сожалению, нигде не могу найти его Схему. :smile:( НЕ могли бы Вы мне подсказать - где ее можно отыскать, а еще лучше - был бы Вам очень признателен и благодарен, если бы Вы мне смогли ее выслать. Заранее - спасибо!

[Ubiks]

Можно ли ВАШ осциллограф фотографировать? Есть для наглядного отображения электромагнитных колебаний применяют школьные осциллографы ОДШ-2 и ОЭШ-70.

[Гость jank5]

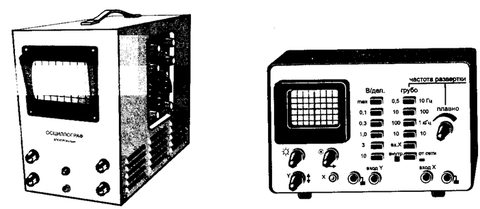

Слева - ЭОШ, справа - ОМШ



[Datagor]

Поддерживаю комрадов: правильно сформулированное задание есть половина решения. Фотку в студию или, как минимум, точное название модели и дата выпуска с шильдика.

[Alex111]

Вот СПАСИБО огромное, что отозвались! Как раз на ЛЕВОМ фото - то, что у меня есть! "ОЭШ-70" его марка, если точнее.

Можно ли попросить его Схему принципиальную? Еще раз - заранее Вам благодарен!!!

Изменено 7 Декабря, 2014 в 07:36 пользователем Datagor

[Alex111]

Можно ли ВАШ осциллограф фотографировать? Есть для наглядного отображения электромагнитных колебаний применяют школьные осциллографы ОДШ-2 и ОЭШ-70.



Да, это ОЭШ-70.



Добавлено после раздумий:

Поддерживаю комрадов: правильно сформулированное задание есть половина решения. Фотку в студию или, как минимум, точное название модели и дата выпуска с шильдика.



Увы, Уважаемый, а вот шильдика-то как раз на нем никакого и нет, потому я и замучился в Интернете что-либо по нему искать...:smile: Так что - большой респект 2-м предыдущим подписчикам, которые прислали фото для опознания! :smile: Марку - см.выше.

Изменено 6 Декабря, 2014 в 21:29 пользователем Alex111

[Datagor]

Тут дядька nikvan58 раздает сканы документации на ОЭШ-70. Регтесь и просите у него.

Если получите - свистите, разместим в вашей теме

=https://www.rt20.mybb2.ru/viewtopic.php?p=581454&sid=48c07a726798f2de7ac9f6adc4bb39cc#p581454

[Alex111]

Тут дядька nikvan58 раздает сканы документации на ОЭШ-70. Регтесь и просите у него.

Если получите - свистите, разместим в вашей теме

=https://www.rt20.mybb2.ru/viewtopic.php?p=581454&sid=48c07a726798f2de7ac9f6adc4bb39cc#p581454



Спасибо за ссылку! Уже зарегистрировался, послал ему просьбу, жду ответа. Конечно размещу (но а вдруг он не разрешит???).

[Alex111]

Тут дядька nikvan58 раздает сканы документации на ОЭШ-70. Регтесь и просите у него.

Если получите - свистите, разместим в вашей теме

=https://www.rt20.mybb2.ru/viewtopic.php?p=581454&sid=48c07a726798f2de7ac9f6adc4bb39cc#p581454



Ну-с, могу сообщить следующее. Схему-таки получил, но... это оказалась схема НЕ "ОЭШ-70", а предыдущей ему модели - ОЭШ-61, в которой Блок Питания выполнен на кенотроне. А в ОЭШ-70 стоят диодные мосты. И я абсолютно не уверен, что их подключение идентично подключению кенотронного выпрямителя, т.к. по числу обмоток и их выводам (нумерации, в частности) от трансформатора силового есть отличия. Схемы же ОЭШ-70, насколько я понял, у того "дядьки" нет, к сожалению.:smile: Так что - моя ПРОСЬБА ОСТАЕТСЯ!

P.S. Да, если необходимо выложить сюда схему ОЭШ-61, могу это сделать.

Изменено 7 Декабря, 2014 в 21:00 пользователем Alex111

[Datagor]

Мда, обидно!

Но это лучше, чем ничего. Не думаю, что основная часть схемы значительно отличается. Наверное стоит прикрепить схемку ОЭШ-61.

Будет хоть от чего оттолкнуться.

[Alex111]

Мда, обидно!

Но это лучше, чем ничего. Не думаю, что основная часть схемы значительно отличается. Наверное стоит прикрепить схемку ОЭШ-61.

Будет хоть от чего оттолкнуться.

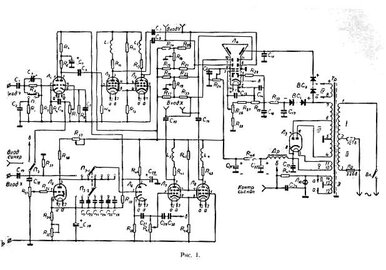

Ну да, как говорится - "Лучше что-то чем ничего"(с) :smile: Хотя, конечно, было б лучше, если б прислали схему ОЭЩ-70. а пока - прикрепляю имеющуюся.
