Однотакт на 6Н9С и 6Н7С

Рекомендованные сообщения

Гость inet255580

Здравствуйте.

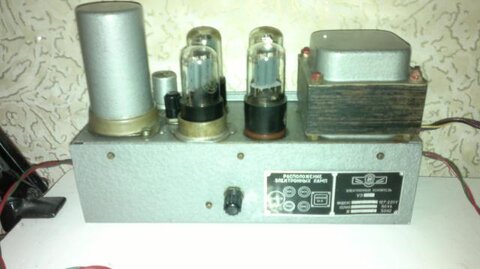

Достался уселок от какого то самописца на на лампах 6Н9С и 6Н7С. Решил переделать его в УНЧ. Выкинул из корпуса все лишние детали.. Нашел в нете 2 схемы... и соединил в одну... до 1 ватта примерно или даже меньше звук просто изумительный... потом начинаются дикие искажения... Подскажите пожалуйста - что Я делаю не так ?



Замерил напряжения на электродах ламп.. показались какими то нестандартными... Еще про 6н7с писалось в нете- что это правая лампа иа в схеме работает в левом режиме.. так и не понял что это такое... видать с характеристикой как то связано и смещением..




Изменено пользователем inet255580

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Для того что бы можно было ответить на ваши вопросы приведите на схеме все напряжения на электродах ламп.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость inet255580
Для того что бы можно было ответить на ваши вопросы приведите на схеме все напряжения на электродах ламп.

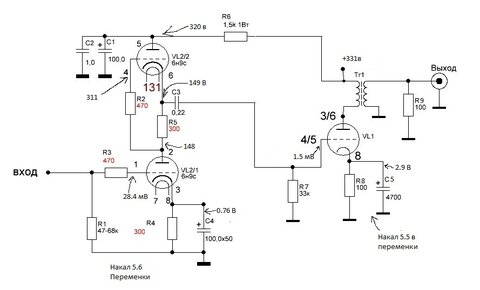

Ок.. выложил схему с напряжениями....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А почему накал у Вас 5,5 вольт? Лампы в глубоком недонакале. Попробуйте подать стандартное напряжение. Скоре всего всё станет нормально.



Триоды, которые запираются при небольших отрицательных напряжениях на управляющей сетке - правые. Левые соответсвенно наоборот запираются при больших отрицательных смещениях.

Достигается этот эфект за счёт способа намотки управляющей сетки, правые - частая намотка сетки, а левые - с редкой намоткой.

При использовании автоматического смещения, как в вашей схеме, выгоднее использовать как-раз правые триоды.

Изменено пользователем Vovan bk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость inet255580
А почему накал у Вас 5,5 вольт? Лампы в глубоком недонакале. Попробуйте подать стандартное напряжение. Скоре всего всё станет нормально.



Триоды, которые запираются при небольших отрицательных напряжениях на управляющей сетке - правые. Левые соответсвенно наоборот запираются при больших отрицательных смещениях.

Достигается этот эфект за счёт способа намотки управляющей сетки, правые - частая намотка сетки, а левые - с редкой намоткой.

При использовании автоматического смещения, как в вашей схеме, выгоднее использовать как-раз правые триоды.

Спасибо за разъяснение. Накал ламп независимый... запитывается от 2х обмоток.. Выдернул лампы из соседнего канала и напряжение поднялось до 6.1 вольт... на звуке это к сожалению не отразилось... Есть ли еще какие нибудь предположения ? Может ли быть такое что межкадный конденсатор слижком большой емкости? и перегружает низами? он у меня стоит 0.1 μF

Изменено пользователем inet255580

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Добрый день! У вас на первом каскаде маловато смещение 0.76 вольт всего, а должно быть 1В и выше, все зависит от вашего источника сигнала. Поэтому первый каскад очень быстро перегружается по входу и идут искажения (хрипы) Поставьте вместо R4 подстроечный резистор и добейтесь смещения вольт так 1.5 - 2 и посмотрите исчезнут ли искажения. А еще, видится мне, что для 6н7с, раскачки 6н9с в SRPP слишком много, получается первый каскад перегружает по входу выходной. Увеличивайте смещение на 6н7с, но все равно усиление у 6н9с многовато будет (около 50) ИМХО. Использовать 6н7с с сеточными токами без межкаскадного трансформатора не получится вроде, могу и ошибаться.

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp
.... первый каскад очень быстро перегружается по входу и идут искажения (хрипы).... А ТАК ЖЕ .... для 6н7с, раскачки 6н9с в SRPP слишком много, получается первый каскад перегружает по входу выходной....

Ну, вот..., хоть одно, грамотное толкование "проблемы".

Изменено пользователем kdtp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ну, вот..., хоть одно, грамотное толкование "проблемы".

Ну вот, тяжелая артилерия подтянулась :smile: . Добрый вечер, Виктор!

Еще бы узнать параметры выходного трансформатора не мешало бы.

Изменено пользователем Dolboyacher

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Добрый вечер, Руслан. Про "тяжелую артиллерию", это Вы в точку - последнее время я сильно прибавил в весе, уже за 110 кило живого веса. Ну, да ладно, это проблемы личностного характера. :smile:

Про этот усилитель. Для начала надо было проверить - что это за силовой трансформатор и на что он способен? Хотя и так понятно, что накал этих ламп ему не вытянуть. Это первое. Второе, может он (силовой трансформатор) имеет в запасе ещё какие либо "сюрпризы". Ну и третье - про режимы ламп и прочее..., про это Вы всё уже написали.

Подобьём "бабки". Малое напряжение накала - это плохо. Не правильно подобраны режимы для ламп, то же ни чего хорошего. Что делать? Самое простое - нужен другой силовой трансформатор, который сможет обеспечить нормальную работу этих ламп, как по накалу, тат и по "аноду". Было бы не плохо проверить новый силовой трансформатор "на вшивость", в смысле его пригодности для этой схемы.

В принципе, можно оставить и 6Н9С на входе, только надо правильно выставить режимы по постоянному току этого каскада, что бы "не подгружать" его входным сигналом. Если усиление первого каскада будет великовато, для работы всего усилителя, то можно на вход поставить простой делитель, но это не есть хорошо. Впрочем для "пробы пера" сойдёт....

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avals
про 6н7с писалось в нете- что это правая лампа иа в схеме работает в левом режиме.. так и не понял что это такое... видать с характеристикой как то связано и смещением..

Вы сами ответили на свой вопрос о причине появления искажений и малой мощности усилителя.

Правый триод - это триод, разработанный специально для работы с сеточными токами и плюсовом смещении на сетке. Характеристики лампы лежат справа от оси ординат, отсюда и название.

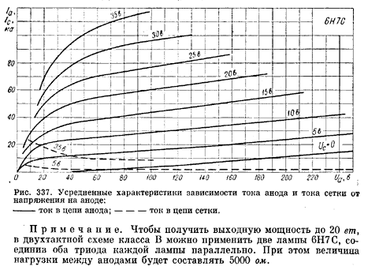

Проще всего увидеть это на следующем графике


График больше напоминает пентодные или тетродные характеристики, что характерно для правых триодов.

Заметьте, что характеристика с нулевым смещением на сетке лежит там, где в обычных лампах мы привыкли видеть очень отрицательные значения.



Несложно видеть, что лампа способна отдать довольно серьёзный ток анода, но требует для раскачки +35 Вольт на сетке и до 15 мА сеточного тока.

Там же приведен пример режима для 20-ти Ваттного усилителя.



При анодном питании 270 - 280 Вольт при токе 60мА с одной лампы можно получить 10 Ватт, но это потребует фазоинвертора с трансформаторным выходом и мощностью не менее 0.3 Ватта на нагрузке в 2.3 кОм.



Использовать 6Н7С в однотакте нет ни малейшего смысла, особенно раскачивая её столь высокоомной лампой, как 6Н9С.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

6Н7С очень хорошо работает в двухтактном усилителе в трансформаторным ФИ каскадом. На входе что то достаточно мощное - типа 6П9 (6П15П может 6Ж52П, 6Ж11П, 6Э5П и т.п с большим усилением и мощностью на аноде порядка 5-7Вт) потом трансформатор с обмотками 2:1+1 и 6Н7С.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
