Ищу схему лампового усилителя на 6Ж9П

[PTAXA]

Доброе время!! нужна схема на 6ж9п во входном драйвере.

оконечный каскад на 6п13с однотакт.

Изменено 9 Ноября, 2014 в 18:13 пользователем PTAXA

[Vovan bk]

К примеру вот

[PTAXA]

К примеру вот

Здесь есть смещение. это смещение нужно и на 6П13с?я собирал но оконечник работал ..при подключении входного драйвера легкое гудение.

[Vovan bk]

Ничё не понял, что Вы имели ввиду про смещение 6П13С.

В данной схеме 6Ж9П, Вы же про неё спрашиваете, используется автоматическое смещение (резистор 170 Ом). Смещение на 6П13С подаётся отдельно на выходную лампу.

Изменено 10 Ноября, 2014 в 16:52 пользователем Vovan bk

[PTAXA]

Ничё не понял, что Вы имели ввиду про смещение 6П13С.

В данной схеме 6Ж9П, Вы же про неё спрашиваете, используется автоматическое смещение (резистор 170 Ом). Смещение на 6П13С подаётся отдельно на выходную лампу.

Да.когда 6ж9п кключен по этой схеме подключаю к 6п13с только легкое гудение никакого намека на усиление.

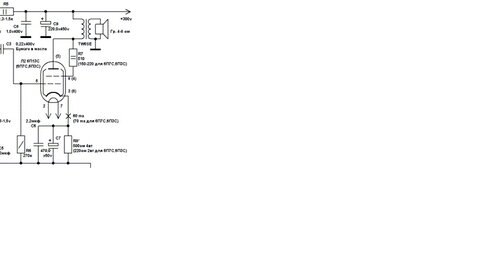

вот схема оконечного каскада.

И именно на 6п13с нужно ли фиксированное смещение? оконечник на другой лампе работает. также не получилось с 6Э5п в пентодном режиме с выходной лампой на 6п13с.



Добавлено после раздумий:

Да.когда 6ж9п включен по этой схеме подключаю к 6п13с только легкое гудение никакого намека на усиление.

вот схема оконечного каскада.

И именно на 6п13с нужно ли фиксированное смещение? оконечник на другой лампе работает. также не получилось с 6Э5п в пентодном режиме с выходной лампой на 6п13с.

Изменено 10 Ноября, 2014 в 20:48 пользователем PTAXA

[Chugunov]

1 .когда 6ж9п кключен по этой схеме подключаю к 6п13с только легкое гудение никакого намека на усиление.

также не получилось с 6Э5п в пентодном режиме с выходной лампой на 6п13с.

2 И именно на 6п13с нужно ли фиксированное смещение? оконечник на другой лампе работает.

1 Получается, что усилитель не работает не только с 6Ж9П, но и с любой другой входной лампой?

Если это так, надо было так и писать, мы не экстрасенсы, а на расстоянии даже методы папаши Мюллера малоэффективны.

Нормально сформулированный вопрос и начальные условия - залог нормальных ответов по делу, а не в молоко.

Поскольку в схеме есть межкаскадный разделительный конденсатор, это очень упрощает поиск.

Надо действовать по стандартной методике. Она описана миллион раз и повторять ее нонсенс.

Ладно, вкратце.

1. Тщательно проверить монтаж и соответствие номиналов всех деталей выходного каскада. Всех, включая межкаскадный конденсатор.

Лампы-то светятся?

2. Проверить (прозвонить) обмотки выходного трансформатора. Снять его.

Можно ненадолго включить его первичную!!! обмотку в 220 В, на втоичной должно быть вольт 10 плюс-минус лапоть.

3. Выннуть входную лампу и замерить напряжения на выходной лампе, ± 20% нормально.

4. Замерить катодный ток выходной лампы. Вразрез амперметр не включать, а поставить в катод резистор 1...10 Ом и, замерив падение напряжения на нем, по закону Ома определить ток. ± 20% тоже нормально.

5. Если всё в норме, подпаять к управляющей сетке выходной лампы (любой лампы) конденсатор 0,1...1 мкФ, лучше на напряжение в сотни вольт. Любой НЕполярный (неэлектролит) конденсатор.

Дотронуться пальцем свободного вывода у него. В выходном динамике должен быть рык.

Можно вместо пальца подключить источник (не забыть общий провод).

Мызыка должна быть очень тихой, но чистой.

Можно вместо источника подключить вторичную обмотку ОТДЕЛЬНОГО сетевого трансформатора напряжением раза в 2 меньше (и менее) напряжения смещения выходной лампы (оно очень зависит от лампы). Должно хорошо рычать и в этом случае можно измерить напряжение на обмотке-источнике и на динамике.

6. Вот если всё это есть, а с входной лампой музыки нет, вот тогда можно заняться входным каскадом.

***

Без правильной схемы и без измеренных постоянных напряжений, торг будет неуместен.

[PTAXA]

1 Получается, что усилитель не работает не только с 6Ж9П, но и с любой другой входной лампой?

Если это так, надо было так и писать, мы не экстрасенсы, а на расстоянии даже методы папаши Мюллера малоэффективны.

Нормально сформулированный вопрос и начальные условия - залог нормальных ответов по делу, а не в молоко.

Поскольку в схеме есть межкаскадный разделительный конденсатор, это очень упрощает поиск.

Надо действовать по стандартной методике. Она описана миллион раз и повторять ее нонсенс.

Ладно, вкратце.

1. Тщательно проверить монтаж и соответствие номиналов всех деталей выходного каскада. Всех, включая межкаскадный конденсатор.

Лампы-то светятся?

2. Проверить (прозвонить) обмотки выходного трансформатора. Снять его.

Можно ненадолго включить его первичную!!! обмотку в 220 В, на втоичной должно быть вольт 10 плюс-минус лапоть.

3. Выннуть входную лампу и замерить напряжения на выходной лампе, ± 20% нормально.

4. Замерить катодный ток выходной лампы. Вразрез амперметр не включать, а поставить в катод резистор 1...10 Ом и, замерив падение напряжения на нем, по закону Ома определить ток. ± 20% тоже нормально.

5. Если всё в норме, подпаять к управляющей сетке выходной лампы (любой лампы) конденсатор 0,1...1 мкФ, лучше на напряжение в сотни вольт. Любой НЕполярный (неэлектролит) конденсатор.

Дотронуться пальцем свободного вывода у него. В выходном динамике должен быть рык.

Можно вместо пальца подключить источник (не забыть общий провод).

Мызыка должна быть очень тихой, но чистой.

Можно вместо источника подключить вторичную обмотку ОТДЕЛЬНОГО сетевого трансформатора напряжением раза в 2 меньше (и менее) напряжения смещения выходной лампы (оно очень зависит от лампы). Должно хорошо рычать и в этом случае можно измерить напряжение на обмотке-источнике и на динамике.

6. Вот если всё это есть, а с входной лампой музыки нет, вот тогда можно заняться входным каскадом.

***

Без правильной схемы и без измеренных постоянных напряжений, торг будет неуместен.

Вы меня не поняли!!! оконечник работает со всеми другими лампами 6ж1п,6н23п,6н2п и т.д кроме ламп 6ж9п и 6э5п..!!!я именно на них хочу входной каскад сделать.Вот поэтому и не пойму почему не работает входная часть.

P.S у меня же указано работает с другими лампами кроме этих.

Изменено 10 Ноября, 2014 в 22:20 пользователем PTAXA

[TANk]

https://forum.datagor.ru/index.php?act=atta...st&id=30367

Вот схема драйверного каскада на 6Ж9П.



Сейчас надо на эту схему в Паинте красным цветом указать какие напряжения на аноде, катоде и управляющей сетке.

Если номиналы резисторов отличаются от указанных на схеме, то привести те номиналы, которые стоят у вас.



Проверить по нескольким разным справочным данным цоколевку 6Ж9П возможно есть ошибка в монтаже.



Тоже самое касается и 6Э5П. Приводите схему каскада с указанием напряжений, и номиналов деталей с которыми вы ее использовали. После этого можно перестать гадать и начинать думать что может мешать схеме работать.

[PTAXA]

https://forum.datagor.ru/index.php?act=atta...st&id=30367

Вот схема драйверного каскада на 6Ж9П.



Сейчас надо на эту схему в Паинте красным цветом указать какие напряжения на аноде, катоде и управляющей сетке.

Если номиналы резисторов отличаются от указанных на схеме, то привести те номиналы, которые стоят у вас.



Проверить по нескольким разным справочным данным цоколевку 6Ж9П возможно есть ошибка в монтаже.



Тоже самое касается и 6Э5П. Приводите схему каскада с указанием напряжений, и номиналов деталей с которыми вы ее использовали. После этого можно перестать гадать и начинать думать что может мешать схеме работать.

В катоде минус или это дефис 1,7

[Chugunov]

1 Вы меня не поняли!!!

2 оконечник работает со всеми другими лампами 6ж1п,6н23п,6н2п и т.д кроме ламп 6ж9п и 6э5п..!!!

3 я именно на них хочу входной каскад сделать.

1 Мудрено понять, если не написано.

2 Чудес не бывает. Повторяю, надо искать ошибки в монтаже, деталях, проблемах с панельками (контакты, утечки и т. п.)

3 Ясно, тогда надо ПРИВЕСТИ Вашу СХЕМУ хотя бы первого каскада и указать ИЗМЕРЕННЫЕ РЕЖИМЫ хотя бы по постоянному току. В идеале - по переменному.

Если по постоянному току режимы в норме а по переменному - нет или звука нет, проблемы в конденсаторах или контактах или опять-таки ошибках монтажа.

Гипотетически возможно какое-то возбуждение, но оставим его на потом.

Итак, СХЕМЫ с режимами, а не пространные цитирования и восклицательные знаки, пока одни слова...

P.S. Хорошо бы привести фото монтажа этого самого первого каскада - могут быть, например, ошибки в цоколевке. Чудес не бывает, входная лампа должна усиливать и передавать сигнал.

Повторяю, чем грамотнее и полнее сформулирован вопрос, тем выше вероятность исчерпывающего ответа.

Кстати, и лампы могут быть бракованными, что можно определить по режимам.

Смещение для всех вышеупомянутых ламп должно быть обязательно всегда (иначе режимы по постоянному току будут совсем нештатными), а фиксированное смещение или автоматическое - это вторично.

P.P.S. Опять-таки можно проверить первый каскад по переменному току без особых приборов, достаточно китайского тестера.

Подайте через делитель небольшое (1...2 В) переменное напряжение на вход усилителя от отдельной обмотки трансформатора и измерьте эти усиленные в 10...30 раз вольты на управляющей сетке выходной лампы при вставленной и вытащенной из панельки лампе. Что получилось? Способ прост, но боюсь, что вы снова не будете ничего делать.

[Гость kdtp]

В катоде минус или это дефис 1,7

В катоде, естественно «плюс», а «минус» будет на первой сетке, когда регулятор громкости стоит на максимуме. Это, так называемое, автоматическое смещение. Вообще-то, такие вещи надо знать, поскольку это основа работы электронных ламп. Кстати, замерять «минус» на первой сетке, по-хорошему, следует «ламповым вольтметром».

[PTAXA]

Решено. оказался плохой резистор в аноде+замена панельки.

Параметры на аноде +151,2 на катоде 1,176

если поднять усиление во 2ю сетку 470ком и 0,05μF или другие значения?



Добавлено после раздумий:

В катоде, естественно «плюс», а «минус» будет на первой сетке, когда регулятор громкости стоит на максимуме. Это, так называемое, автоматическое смещение. Вообще-то, такие вещи надо знать, поскольку это основа работы электронных ламп. Кстати, замерять «минус» на первой сетке, по-хорошему, следует «ламповым вольтметром».

Спасибо!! Ламповый вольтметр есть ВК-7-9 есть. мерял все в норме.



Добавлено после раздумий:

Решено. оказался плохой резистор в аноде+замена панельки.

Параметры на аноде +151,2 на катоде 1,716

если поднять усиление во 2ю сетку 470ком и 0,05μF или другие значения?



Добавлено после раздумий:



Спасибо!! Ламповый вольтметр есть ВК-7-9 есть. мерял все в норме.

P.S Звук понравился больше чем на 6н2п. Прозрачнее, лучше слышны инструменты (Алиса альбом Джаз формат flac, проигрыватель Foobar2000)
