Усилитель электроника 50у-017с

[Гость mirch]

Всем доброго дня. Требуется помощь с этим усилителем. При включении начинает дымить резистор R35 в правом оконечнике. Перед этим из за неправильно воткнутых разъемов дыманул R44. Разъемы поменял, теперь R35 дымит. Куда копать?

[zas5522]

Всем доброго дня. Требуется помощь с этим усилителем. При включении начинает дымить резистор R35 в правом оконечнике. Перед этим из за неправильно воткнутых разъемов дыманул R44. Разъемы поменял, теперь R35 дымит. Куда копать?

Смотри на пробой транзисторы VT16 VT18

[Pover]

Смотри на пробой транзисторы VT16 VT18

Пробой им не грозит, они нагружены на генератор тока, греться он будет в случае отсутствия эмиттерных токов vt18 и vt20

[Гость mirch]

Смотри на пробой транзисторы VT16 VT18



Да VT 18 пробит. Как доберусь до магазина, проверю.

[Гость mirch]

Замена VT 18 проблему не решила. Какие еще будут варианты?

[Chugunov]

Замена VT 18 проблему не решила. Какие еще будут варианты?

А какие могут быть варианты?

- В подобных случаях горит обычно не одна деталь.

- Чтобы мы могли что-то понять, надо спокойно измерить режимы транзисторов VT-12 - VT-18 (кроме 13 и 14)

- А для этого надо, что бы не горело дальше

- А для этого надо временно отключить VT-19 - VT22.

Как это удобнее сделать, не знаю, хорошо бы отключить все коллекторы.

Слабое место в этом предложении - могут гореть резисторы R38 R39 - надо следить.

Если задымят, то сразу выключите питание и напишите.

Есть и на этот случай предложение.



P.S. Кстати, R35 может гореть и в случае пробоя VT16 (и не только).

Вы его хорошо проверили?

Хорошо - это ВЫПАЯТЬ, проверить сначала тестером. Если явных дефектов нет, то проверить под напряжением на утечку.

Если нет отдельного источника 60 В, то использовать БП усилителя.

Замкнуть Б-Э (у выпаянного), подать на них +33. К коллектору подключить резистор 10 кОм и подать -33. Измерить напряжение на транзисторе. Если оно более 60 В, транзистор не пробит и не течет.

Изменено 18 Ноября, 2017 в 10:31 пользователем chugunov

[Arcev]

сначала я повредничаю :)

... Замена VT 18 проблему не решила. ...

в смысле опять сгорел???

... Какие еще будут варианты? ...

пробит С13 (сколько деталей - столько и возможных неисправностей + лопнувшие дорожки)

... из за неправильно воткнутых разъемов ...

каких???

... дыманул R44 ...

ткните носом на схеме, последний вижу R43

теперь серьезно

нужно выпаять базы и эмиттеры силовых транзисторов

и измерить напряжения (относительно общего провода) на базах транзисторов начиная с VT9 (если будет что-то греться , то включать на пару секунд для проведения измерения)

выложить здесь для анализа

зы

Сергей Чугунов печатает намного быстрее :)

Изменено 18 Ноября, 2017 в 10:36 пользователем arcev

[Chugunov]

Сергей Чугунов печатает намного быстрее :)

Ну а мысли те же.

Без измерения режимов мы можем только гадать. Чтобы успеть измерить, надо, чтобы быстро ничего не горело и так далее.

Проблема в том, что нужна информация, обратная связь, в противном случае надо целый толмуд вариантов писать.

Кстати, здесь цепь ООС замыкается не на плате, а через внешний разъем, как в Кумире. Изврат.

[Гость mirch]

... ткните носом на схеме, последний вижу R43 ...

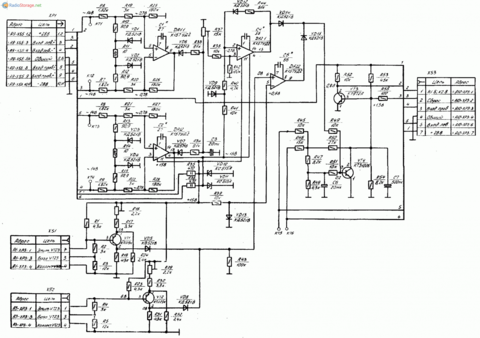

Он на схеме защиты, но реально на плате оконечника.



... в смысле опять сгорел??? ...



Нет, опять дымит резистор.



Мне собственно и нужна была методология проверки. Благодарю, буду проверять, отпишусь.

[Arcev]

... Он на схеме защиты, но реально на плате оконечника. ...

это который 51к ? :think:

чтоб с него дым пошел нужно 113 вольт

вывод - плату защиты отключить , чтобы в обратку не гадила



... методология проверки ...

метода заключается в том , чтобы на переходе база-эмиттер падало не более 0,7 вольта

если превышает , значит его высадил следующий по схеме транзистор

как правило в транзисторных унч один транзистор не сгорает, выгорает вся цепочка

поэтому есть некая уверенность , что вылетел(и) выходной(ые) транзисторы

и когда вы их выпаяете , то есть вероятность что резистор дымить не будет



зы

когда отпаяете концы силовых тр-ров - не забудьте их ЗАИЗОЛИРОВАТЬ

на "хвостике" изоленты можно подписать номер, откуда был выпаян

Изменено 18 Ноября, 2017 в 11:45 пользователем arcev

[Chugunov]

Нет, опять дымит резистор.

Максим!

Начну ворчать. Надо обязательно указывать какой именно резистор - речь шла о резисторах R35 и R44. В том что дымит R44=51kOm - НЕ ВЕРЮ.

R35 дымить очень может, при пробое VT18.

Его надо выпаять и проверить. Сначала тестером, затем, как я писал выше, полным напряжением.

Но может быть и перекос.

Что я считаю надо сделать. (Если будете слушать и делать - напишите, без ответа я умолкаю).

1 Отпаять все коллекторы выходных транзисторов.

2 Выпаять VT8, VT11. Впаять между отверстием VT8 и -33В (рядышком) резистор. Аналогично между отверстием коллектора VT11 и +33В резистор. Резисторы обязательно одного номинала 3...6 кОм мощностью лучше 0,5 Вт. Если есть только 0,25 Вт - 5...6 кОм.



Что мы этим добьёмся. Разделим усилитель пополам и проблему будет найти намного проще.

Поскольку правая часть только повторитель, по напряжению не усиливает, то большого перекоса в ней из-за разрыва ООС не будет.

И вот теперь снова измерить напряжения на всех транзисторах правой части.

Даже есть R35 будет дымить, быстро измерить относительно шасси напряжения на базах VT16 VT18.

Перед этим проверить R39 Бывает, что детали в обрыве без дыма и копоти.

[Arcev]

молчит хомяк :)
