Новый старый паяльник.

Рекомендованные сообщения

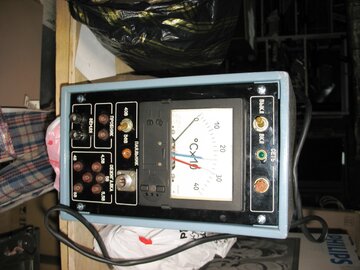

Попал в мои руки такой вот заводской блок управления паяльником. Раньше они (или аналогичные) у всех монтажников РЭА на столах стояли.

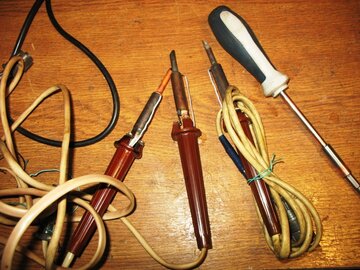

К нему имеется целый пакет вполне исправных паяльников






При подключении паяльник начинает нагреваться. Стрелка отклоняется показывая температуру на поверхности луны, а не паяльника.

Требуется откалибровать эту паяльную станцию. Китайский тестер с термопарой, для контроля температуры жала есть под руками. Надо найти описание настройки этой паяльной станции или может кто то работал с такими и помнит как это правильно делается.



Заранее благодарен.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

В советские времена многие предприятия выпускали нечто подобное для своих нужд, и не всегда это сопровождалось какой-либо документацией.

Похоже, красная и синяя стрелки определяют рабочий диапазон и должны передвигаться механически. Под шкалой две пипки "max" - "min" и правее что-то со стрелкой "туда-сюда" - смотреть в эту сторону.



У меня была такая


но за счет выносного термодатчика


с очень жесткими проводами была весьма неудобна в эксплуатации. Сейчас использую только паяльник.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

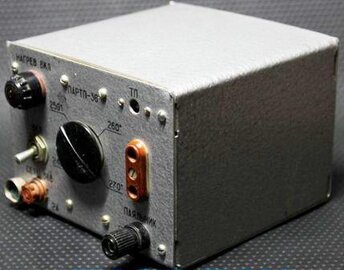

Как не странно, но буквально неделю назад попался древний советский исправный регулятор температуры, с паяльником.

Работает от внешних 36 В (сколько идет на паяльник - не знаю).

Так вот, у этого аппарата на переднюю панель выведен пятак с термопарой, вроде бы как раз для калибровки.

Посмотрите, может у вас тоже есть?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, а приборчик вроде вот на этот похож _https://www.zip-pribor.ru/index.php/produkcija/pribory-postojannogo-toka/jev3000k.html

ЭВ3000К 0 - 400° ХК - не он?

_https://www.astena.ru/teh_19.html - тут документация.

Изменено пользователем kurdl

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да он самый. Я уже разобрался как и что там работает. У меня проблема была в том, что у 3-х из 5 паяльников термопара была распаяна по другому и прибор на нагрев паяльника не реагировал. Когда поставил паяльник с "правильной" термопарой удалось и отрегулировать температуру и откалибровать паяльник. Всем спасибо. Проблема решилась.
