Нужна схема Активный кроссовер с однополярным питанием 12 вольт

[rindig]

Приветствую .

Нужен стал активный кроссовер 3 порядка , с однополярным питанием 12 вольт .

Динамическое изменение частоты раздела не требуется .



Люблю я схему кроссовера от Игоря , но в ней ОУ с двуполярным питанием

что можно сделать или посоветуйте другую схему.



Чем в ней меньше ОУ тем лучше .

Изменено 27 Мая, 2014 в 18:48 пользователем rindig

[Yamazaki]

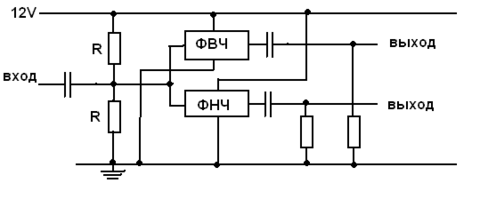

Превести на однополярное питание просто: на входе добавляем цепь, которая добавляет в сигнал постоянную состовляющую, равную половине питания, на выходе отрезаем постоянку конденсатором

.

[Dimonos]

Навряд ли в этой проге изображен активный фильтр 3-го порядка. В обратной связи толь 2-рой порядок.

Поягните зачем Вам именно 3 -тий порядок, с чем это связано?

Кто такой Игорь? И довольно много, который?

Что за схема Вам нравиться, чем она хороша?



Однополярных фильтров на дискретах очень много у Шихатова. Попробуйте поискать.

А можно еще подать смещение на входы ОУ, для получения на выходе половины питания( 6 вольт). Тогда любая двуполярная схема на ОУ заработает . Придется только входы и выходы раз'вязять емкостями от остального. Скорее всего электролитами.

А можно сделать пассивный RC фильтр. На входе усилительный каскад на 1-м, 2-х транзистрах, потом фильтр, потом эммитерный повторитель.



По моим сведениям активный фильтр на повторителях 3 порядка включает уже 2 операционника. Поэтому если нужен порядок выше 2-го, тогда уж лучше сделать 4-го.

Те же 2 ОУ.

А на схеме что то вроде квазитретьего- гибрид пассивного и активного.

[rindig]

Игорь audiokiller (https://www.electroclub.info/)



Можно и 2 порядок . Третий хорош тем что там не надо полярность динамика переворачивать на выходе усилителя .

Ну и режет частоты сильнее .



Я хочу разобрать магнитолу в автомобиле , выбросить оттуда СД привод освободив тем самым больше места.

Все равно слушаю только с USB .

Врезать кроссовер перед оконечником .

В итоге 4 выхода магнитолы , будут работать все на фронт на ВЧ и НЧ динамики .



Места внутри не так много да и сложную схему на транзисторах не потяну . На ОУ удобно собирать .

Изменено 28 Мая, 2014 в 05:21 пользователем rindig

[andrew_spb]

Места внутри не так много да и сложную схему на транзисторах не потяну . На ОУ удобно собирать .

_https://www.bluesmobil.com/shikhman/arts/nefilt.htm судя по всему, про Шихмана вы не поняли. Хотя сайт у него стал более "коммерческим" - это понятно. Но загляните по страничкам. 4 транзистора полевых или 4 ОУ - в чем разница-то? Или вот _https://www.bluesmobil.com/shikhman/arts/actbox.htm - использование оконечника как элемента фильтра. На другие полосы-частоты - пересчитать несложно... Загляните там в оглавление...в раздел - пассивные например.
