stslam

Замена NPN на PNP детский вопрос

Рекомендованные сообщения

Вкратце. Есть монитор и информация по методике прошивки.

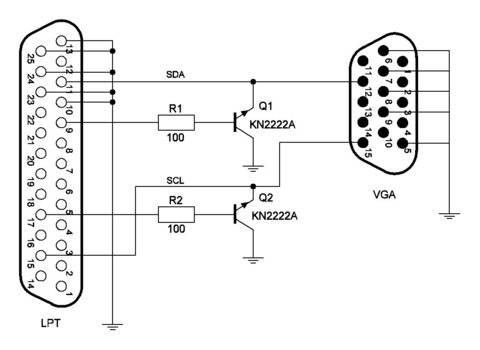

Самопальная схема предполагает использование "каких-то" транзисторов NPN (рисунок 1)

Возможна ли корректная замена транзисторов на PNP (рисунок 2)?

В транзисторах и цифровой технике я плаваю.

Нет ли у уважаемого сообщества дельных уточнений и замечаний по данной схеме?

/*монитор испортить жалко*/



Изменено пользователем stslam

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...Возможна ли корректная замена транзисторов на PNP (рисунок 2)? ...

Нет.



Странный вопрос. Разве трудно найти NPN транзистор? Тут даже КТ315 подойдёт. Хотя лучше найти с Uкэ нас поменьше, не больше 0,5 В. По быстродействию транзистора особых требований тут нет. Достаточно Fт 100 - 300 МГц. Выше не нужно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

На обоих рисунках изображены транзисторы NPN.

Указанный транзистор KN2222A, судя по _https://www.datasheetarchive.com/dlmain/Datasheets-19/DSA-375614.pdf точно NPN.

Конечно, можно извернуться, изменить схему и использовать транзисторы PNP, но смысл?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
...Конечно, можно извернуться, изменить схему и использовать транзисторы PNP...

Это как? По-моему, тут никак нельзя "извернуться".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Это как? По-моему, тут никак нельзя "извернуться".

На обеих приведенных схемах NPN Александр alvis отметил это, так, что в чем проблема пока не ясно.

Впрямую ключи NPN-PNP не меняются.

Ключ NPN заменить на PNP можно, "инвертором" на PIC-AVR или на "логике" . Состряпать все можно! От задач.

НО никогда не поверю что КТ315-КТ361, КТ3102-КТ3107, BC546-BC556, ВС547-BC557, BC528-BC538 и им подобные пропали из продажи!

Первые 2 может и сложновато найти, но остальные, есть везде, и в продаже и в донорах!

В предложенную схему подойдет почти любой транзистор с подходящей направленностью.



Обозначение транзисторов на схеме 1 "NPN BCE" читать "NPN ЛЮБЫЕ"!!!

Изменено пользователем logvoleg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis
Это как? По-моему, тут никак нельзя "извернуться".

Ну, отчего-же? Напимер, что-то вроде этого...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Ну, отчего-же? Напимер, что-то вроде этого...

Даа? При нуле на входе будет открыт левый транзистор, при единице (плюсе) - правый, но хреново.

Без внешнего питания на одних PNP не сделать аналог "ключа на корпус".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Упс. Стрелочку не туда нарисовал. Да еще и вычитал, что KN2222A это PNP :smile:

Огромное спасибо за очень существенные замечания.

Рисунок №2 - это моя самодеятельность.

С транзисторами дома напряженка. Зато есть куча плат доноров, на которых хорошо читаются только KN2222A и (аналог) KN2907.



Но времени я зря не терял и вычитал, что приведенная мной схемка - это примитивный вариант I2C, использующий 3 провода. И вот тут родилось уточнение вопроса (точнее 2 группы новых).

1. KN2222A - подойдут ли? Нет ли особенностей подключения? Резисторы на базу в 100 Ом - нужны ли? Правилен ли номинал?

2. Где-то (на радиокоте, кажется) - нашел упоминание, что можно обойтись 3-мя проводами и 1 резистором. Так ли это? Какова тогда схема?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis
Даа? При нуле на входе будет открыт левый транзистор, при единице (плюсе) - правый, но хреново.

Без внешнего питания на одних PNP не сделать аналог "ключа на корпус".

Отчего хреново-то? То есть, первый нормально будет открыт, а второй не полностью?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий stslam ну вы же нашли схему, наверное там где вы ее взяли написано рабочая или нет :smile: , наверное есть отзывы тех кто ее использовал, Александр alvis вам дал даташит на транзистор, в котором черным по белому написано NPN, я написал что судя по схеме можно использовать любые NPN транзисторы.

Что мешает собрать схемку и проверить?

Сжечь что то этой схемой нельзя. Ну если не стараться сознательно... :smile:

Правила безопасности: монитор и комп в одну розетку, все подключения в выключеном состоянии.

Изменено пользователем logvoleg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Дмитрий stslam ну вы же нашли схему, наверное там где вы ее взяли написано рабочая или нет :smile: , наверное есть отзывы тех кто ее использовал, Александр alvis вам дал даташит на транзистор, в котором черным по белому написано NPN, я написал что судя по схеме можно использовать любые NPN транзисторы.

Что мешает собрать схемку и проверить?

Сжечь что то этой схемой нельзя. Ну если не стараться сознательно... :smile:

Правила безопасности: монитор и комп в одну розетку, все подключения в выключеном состоянии.



ОК. Ничего не мешает.

Отзывы противоречивые - у кого-то работает, у кого-то нет.

Если риск что-то выбить/спалить минимален - флаг мне в руки. :smile:

Вечером буду шить (ну, или по крайней мере пытаться) монитор.



Просто привык иметь максимум информации перед началом экспериментов.

Схема взята по ветке - отсюда:

www.blurbusters.com/benq-xl2720z-bug-in-strobe-timing-fix-coming

и там слишком мало информации, как по мне (все "классические" подобные схемы на транзисторах, которые я нарыл в части LPT с выходом по SDA/SCL - подразумевают внешнее питание +5в), а "земля" на разъемах в схемке - недоразведена, т.е. схемка хоть и для одноразвого (в моем случае) применения, но что-то в ней не так.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alvis

Скажите, а что за монитор и с какой целью шьётся?
