Джей

Диктофон П-180-М

Рекомендованные сообщения

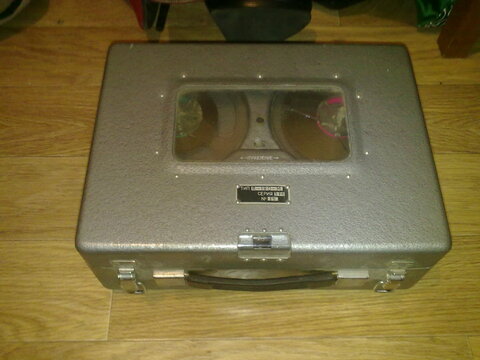

Всем привет. Выклянчил вот у друга диктофончик. Никто не подскажет, какое у него напряжение питания и какие батареи использовались? Ну и если есть у кого схемка и инструкция по эксплуатации, то буду благодарен, если поделитесь.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Всем привет. Выклянчил вот у друга диктофончик.

Последний раз видел такое на сборах в 84 году.. а уже в 85м на реальном "обьекте" я пользовался Брюль и Кьер 7005.

Питание у П-180 - от 6ти хитросоединенных "дореволюционных" плоских батареек по 4,5 В, 12 В бортовой сети КУНГа и 220 В через адаптер.

Схема тоже ничего себе сложного... проще поменять вставив внутрь чего поинтереснее... Зато оно трехголовочное! Со сквозным каналом....

Тактико-Технические Данные

1. Звуконоситель – магнитная лента А3601-6Б (А2601-6Б).

2. Продолжительность непрерывной записи на одной кассете – не менее 2-х часов.

3. Скорость движения звуконосителя при напряжении питания 13 В – 4,76 см/с±5% .

4. Время ускоренных перемоток ленты в одну сторону при напряжении питания 13 В – не более 4 мин. 30 с.

5. Коэффициент детонации - не более 2%.

6. Полоса записываемых и воспроизводимых частот сквозново канала – 300-4500 Гц.

7. Диктофон обеспечивает запись и воспроизводение полосы звуковых частот от 300 Гц до 4500 Гц с неровномерностью частотных характеристик:

а) неровномерность частотной характеристики канала воспроизводения относительно частоты 1000 Гц по тестфильму ЛИМ1.Ч19 должна быть на частоте 500 Гц – не хуже +2,5/-4 дБ, а на частоте 2000 Гц – не хуже +3,5/-3 дБ, по краям полосы: на частоте 250 Гц – не хуже +1,5/-10 дБ, на частоте 4000 Гц – +3,5/-3,5 дБ;

б) неровномерность частотной характеристики сквозного канала относительно частоты 1000 Гц в полосе частот 400-2000 Гц - не хуже +4/-4 дБ, по краям полосы на частотах 300-4500 Гц – не хуже +4/-10 дБ.

8. Отношение сигнала к шуму сквозново канала - не менее 40 дБ.

9. Коэффициент нелинейных искажений сквозново канала - не более 7% при напряжении 1 В на выходе.

10. Чувствительность со входов:

а) микрофонный вход – не хуже 0,5 мВ;

б) линейный вход - не хуже 200 мВ.

11. Входное сопротивление линейного входа – не менее 15 кОм.

12. Выходное напряжение на линейном выходе на нагрузке 600 Ом - не менее 1 В.

13. Индикатор уровня обеспечивает контроль напряжения 0,775 В на линейном выходе с погрешностью индикации ±0,18 В.

14. Выходное сопротивление линейного выхода – 600 Ом ±20%.

15. Напряжение питания усилительных устройств и двигателя – 10-16 В при всех видах питания диктофона.

16. Потребление тока при напряжении источников питания 13 В:

а) усилительным устройством:

- в режиме записи – не более 100 мА,

- в режиме воспроизводения - не более 30 мА;

б) двигателем:

- в режиме рабочего хода - не более 130 мА;

- в режиме диктовки - не более 140 мА;

- в режиме ускоренных перемоток - не более 250 мА.

17. Продолжительность непрерывной работы при питании от 6-ти батарей типа 3336Л - не менее 2-х часов.

18. Потребляемая мощность при питании от сети переменного тока 50 Гц через выносной выпрямитель – не более 15 ВА.

19. Масса походного комплекта (диктофон с источниками питания в чехле, микрофон и головные телефоны) – не более 9 кг; масса комплекта с укладочным ящиком № 1 - не более 12 кг; масса комплекта с укладочным ящиком № 2 - не более 8 кг; масса комплекта поставки в упаковке - не более 25 кг.

20. Габариты диктофона – 310x225x111 мм. Габариты укладочного ящика № 1 – 377,5x345x170 мм, укладочного ящика № 2 – 303x263x160 мм.

21. Диктофон нормально работает и удовлетворяет всем требованиям технических условый в интервале температур от +5° до +40° C. В интервале температур от -10° до +50° C диктофон обеспечивает запись и воспроизведение речевого материяла.

22. Все параметры диктофона, кроме оговоренных в тексте, проверяются при напряжении питания 12 В.



Состав Изделия

Диктофон П-180-М 3.831.001 кол. 1 на нем:

- катушка 1-13-6П ГОСТ 16824-76 с лентой типа А4620-6Р (А4615-6Р) кол. 1

- катушка 1-13-6П ГОСТ 16824-76 кол. 1

Документация:

- техническое описание и инструкция по эксплуатации 3.831.001 ТО кол. 1

- паспорт 3.831.001-01 ПС кол. 1

Футляр 4.161.006 кол. 1 в нем:

- микрофон МД-64М кол. 1

- телефон ТМ-2М с вилкой кол. 1

Головные телефоны ТА-56М кол. 1

Микрофон МД-71 кол. 1

Катушка 1-13-6П ГОСТ 16824-76 с лентой типа А4620-6Р (А4615-6Р) кол. 2

Адаптер телефонный 5.960.001 кол. 1

Микрофонный шнур 6.640.019 кол. 1

Кисть школьная № 8 кол. 1

Выпрямитель 3.216.001 кол. 1

Соединитель ОНЦ-ВГ-5/16 В ГОСТ 12368-78Е кол. 2

Коробка 4.180.002 кол. 4 в них:

- катушка 1-13-6П ГОСТ 16824-76 с лентой типа А4620-6Р (А4615-6Р) кол. 4

Педаль ножная 4.255.001 кол. 1

Размагничивающий дросель Др4М 4.754.001 кол. 1

Пассик 8.391.006 (∅ 150 мм) кол. 2

Пассик 8.391.006-01 (∅ 80 мм) кол. 1

Предохранитель ПМ-0,5А кол. 10

Флакон с маслом кол. 1

Отвертка 7810-0318 Гр. 2 Ц 15 хр. ГОСТ 17199-71 кол. 1

Лента ракордная лавсановая, белая 0,035x6,25x310 мм кол. 6



Нас уже тогда поразили ТТХ этого чуда, магнитофоны, в том числе кассетные имелись почти у каждого, у некоторых даже импортные... :smile: А еще поразило, что генератор в этой вновь сконструированной станции "болтался на хвосте..." бедная Р-330 короче...

А диктофон тогда в руки никому не дали! Хоть и выпускался он с 66 года, но был в комплекте особосекретной техники...

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Питание у П-180 - от 6ти хитросоединенных "дореволюционных" плоских батареек по 4,5 В,техники...

Андрей, большое спасибо!!!! Вот и я читал про "квадратные" батарейки, но УМА не приложу КАК их соединять?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
.. но УМА не приложу КАК их соединять?

Тут нужен военный ум, пиндосы не догадаются ни за что! :smile:

Их надо, подгибая им лапки соединить последовательно по 3 и потом - паралельно... вообще питание от батарей - не рекомендуется. Бортсеть или адаптер.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тут нужен военный ум, пиндосы не догадаются ни за что! :smile:

Их надо, подгибая им лапки соединить последовательно по 3 и потом - паралельно... вообще питание от батарей - не рекомендуется. Бортсеть или адаптер.

:smile: почему-то так и подумал, что тут не обойдешься халявой :smile:



Добавлено после раздумий:

сколько надо? 10-12 вольт хватит?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
:smile: почему-то так и подумал, что тут не обойдешься халявой :smile:



Добавлено после раздумий:

сколько надо? 10-12 вольт хватит?

Номинальное 13,5 вольт. На 12-ти будет работать, почти нормально, на 10-ти вольтах лентопротяг сильно тормозить начнет, 10вольт нижний предел питания. Устройства разработанные на батарейное питание, в советское время, редко оснащались стабилизаторами.

Нормально это устройство питать от 14-ти вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот тут гражданский вариант. Шасси то же, добавлены УНЧ и динамик _https://rw6ase.-мы не распространяем ссылки на [народ.ру]-/000/mg/nida_df.html Схема с описанием там же скачивается.



Добавлено после раздумий:

Военный вариант был у нас в армейской учебке в радиоклассе. Стоял в ламповом микшере с переключателями-клювиками, серо-молоткового окраса с выходом на тучу наушников. С магнитофона крутили фонограмму эфирных помех, шумов и прочего мусора... Это его стихия :smile: В музЫке он не силён...

Изменено пользователем drummer

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Всем большое спасибо :smile::smile: Курочить, естественно, не буду - оставлю, как есть, все же почти музейный экспонат . Ну и в принципе Высоцкого записать на катушку, по приколу на шашлыках слушать, народ троллить УНЧ-шку соберу только простенькую :smile:.

Изменено пользователем Джей

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
по приколу на шашлыках слушать....

Да, по приколу... а если ЭТО + АКБ еще и на руках носить - то станете здоровый как Арни... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Андрей, раскройте секрет, КАК их соединять? Я прикинул варианты - только один получается.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Андрей, раскройте секрет, КАК их соединять? Я прикинул варианты - только один получается.

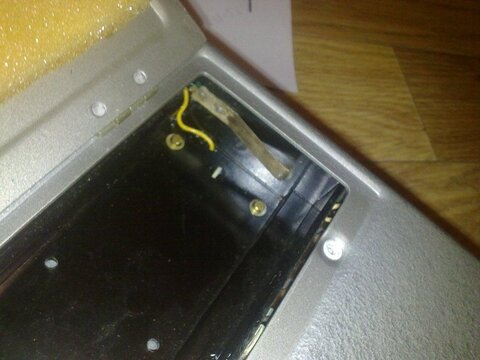

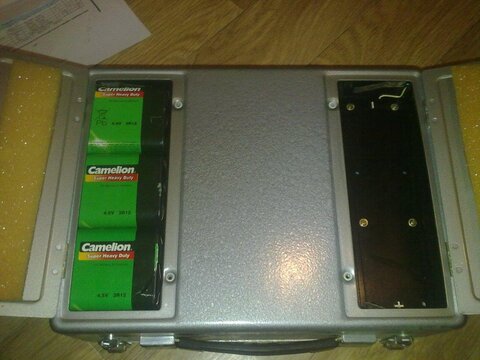

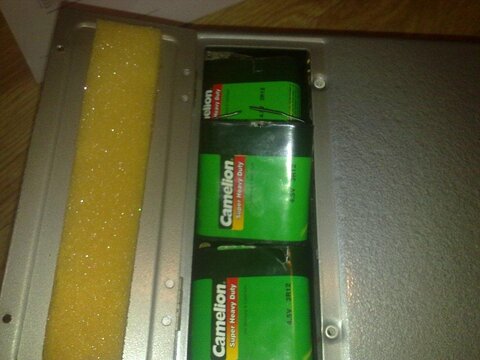

Правильно, только один и получается, как на фото 1, контакты загибаются на боковые стороны батареи, и там соединяются изгибом в "замок", для хорошего контакта. Внешние контакты в контактам диктофона.

Изменено пользователем logvoleg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Андрей, раскройте секрет, КАК их соединять?

Вот уже Олег ответил... кто играл в старые игрушки с плоскими батарейками - эту технологию не забудет...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
