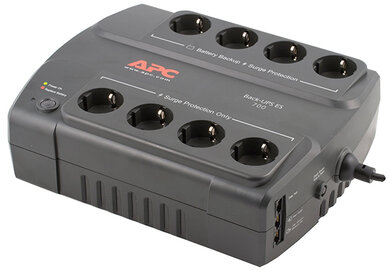

ИБП APC Back-UPS ES 700. Ищу схему

[alex n]

Нужна схема для ИБП APC Back-UPS ES 700

Принесли в ремонт после того как там уже кто-то покопался.

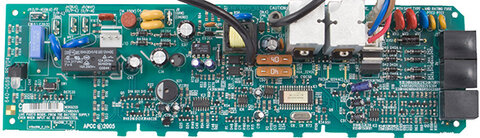

Плата - 640-0689В-z-rev09.

Все рекомендации по АКБ и конденсаторам выполнены, но всё-одно, работать не хочет.



Может у кого имеется схема на него ... ? :smile:

[TANk]

_https://electron55.ru/ups/83-apc/537-apc-back-ups-es-700

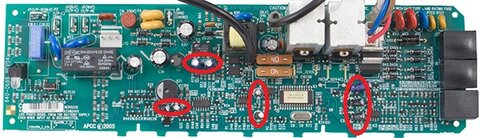

Эти рекомендации были выполнены, я так понял? Эти конденсаторы делают питание для операционников. Может не только они подсохли, но и после них/до них что то поджарилось? Напряжения на конденсаторах после замены какие?

Схему сам не так давно искал. не нашел. Но у меня лечение обошлось заменой кондеров.

[logvoleg]

Неделю назад чинил, схему тоже не нарыл.

При поступлении:

Включение, запуск, самотестирование, авария (постоянный писк).



Замена АКБ. аккумулятор еле вынул (распух зараза), китаец Vision с наклейкой APC.

Включение, запуск, самотестирование, авария (постоянный писк).



Ремонт:

Почти все мелкие кондеры тестером ESR трупы.

Ремонт: замена кондеров (все мелкие 22μFх16в, если не путаю) и АКБ, все остальное звонилось в норме. Прогон прошел, у владельца, пока без нареканий.

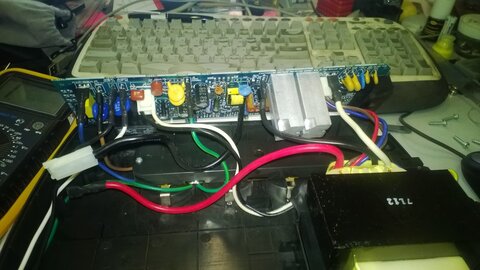

P/S: Может провода по клемам не на месте... Вот не потер...



Трупы которые были у меня.

Изменено 3 Апреля, 2014 в 17:45 пользователем logvoleg

[alex n]

Всё, что в нете нашёл, сделал и, практически, всё видел.

Конденсаторы все проверил и заменил неисправные и подозрительные, АКБ новый.



И это не первый такой ИБП у меня в ремонте, но основная масса ремонтировалась заменой АКБ и конденсаторов ...

[logvoleg]

Алексей, эту схемку видел? _https://archive.espec.ws/file23375.html Вроде похоже на правду...

По моей фотке, провода, у тебя, на местах?

Изменено 4 Апреля, 2014 в 15:02 пользователем logvoleg

[TANk]

А реле? Может подгорели контакты и плохо контачат?

[alex n]

Алексей, эту схемку видел? _https://archive.espec.ws/file23375.html Вроде похоже на правду...

По моей фотке, провода, у тебя, на местах?



Конечно видел, но она нечитабельна, а в хорошем разрешении не скачивается ... :smile:

Реле, безусловно, проверял, как на срабатывание, так и на сопротивление контактов - всё в норме.

Трансформатор подключен правильно.



К сожалению, сейчас в наличии только вот этот ИБП и не на чем сравнить напряжения, потому и нужна схема.

[Гость gideon]

плюсую реле. недавно делал ippon 600. реле коммутирующее трансформатор выгорело от старости. Ибп работал только с зажатой кнопкой включения, от сети не работал и акб не заряжал.



*опоздал на минуту

Изменено 4 Апреля, 2014 в 19:23 пользователем gideon

[ivan_by]

попробуйте спросить на официальном техническом форуме фирмы АПС, там на грамотно поставленный вопрос отвечают тоже грамотно, с их помощью делал smart750 и пришел в выводу что при кажущейся просто те схемы очень много подводный камней есть, также можете найти сайт APC-fix - там в картинках в хорошем качестве есть ремонт 525 модели, может чего прочтёте!

[alex n]

Спасибо, но там был ...

[logvoleg]

а в хорошем разрешении не скачивается ... :smile:

Давай мыло в личку, я скачал по моей ссылке архив, отправлю тебе, там все вполне читабельно.

Архив 17 с лишком мегов...

[alex n]

Давай мыло в личку, я скачал по моей ссылке архив, отправлю тебе, там все вполне читабельно.

Архив 17 с лишком мегов...



Буду премного благодарен ... :smile:
