se уселитель на паралельных 6п7с

[Гость dimmetrio]

Добрый день .



Прошу вас помощи .

Колонки у меня достаточно тугие а хочу собрать свой первый усилитель и хочется se.

Заинтересовала схема от аудиоинструмента se уселитель на паралельных 6п7с . на ее основе нарисовал схему с индикационными лампами и 2 мя дросселями

схема:





вопросы:



можно вместо 1 дросселя 5 гн 300 ма D300AM использовать 2 по 12гн 150ма D180AM большая индуктивность лучше и потоку 2 по 150 те же 300.?

хватит ли 1 кенотрона максимальный ток у него 250ма на 4 лампы 6п7с с током 70ма каждая по идеи нет так как ток 280 получается минимум, в оригинальной схеме 5ц3с хватает ,или поставить 2 1 на каждый канал но тогда будет меньшее падение напряжения в цети, как тогда рассчитать 2ю обмотку транса ?

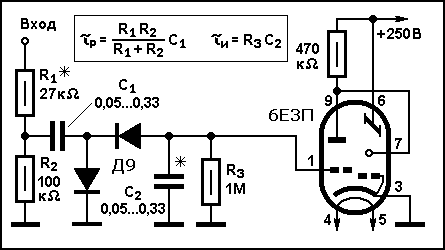

и как правильнее подключить 6е3п и можно использовать любой кремневый диод, ?

по формуле можно рассчитать параметры , для нубов какие именно параметры, и какие примерно значения должны быть?



спасибо всем кто откликнется.

[Гость dimmetrio]

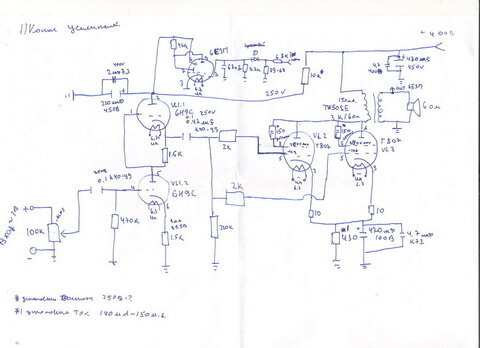

добрый вечер перерисовал схемы захотелось использовать г 807.

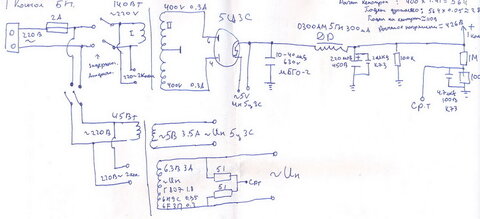

раздельный бп для каждого канала с разделением высокого и низкого напряжения .











Появились новые вопросы:



межкаскадный конденсатор рекомендуют 0.47 для г 807 вместо 0.1 как в оригинале не будет ли срезаться НЧ ?

ток на катодном резисторе должен быть до 70м.а на лампу ? тогда резистор должен быть в 2 раза меньше ? и шунтирующий конденсатор не 47μF как в оригинале а больше 470 μF.

анодный конденсатор входного каскада в оригинале 22μF по идеи должен быть 220в.катодный резистор входного каскада надо шунтировать ?

и подойдёт для данной схемы tw50se 3к\6 ом (ас 6 ом)?



-на 2 минуте видно индикационную лампу , как называется ?

спасибо всем кто не прошел мимо.

Изменено 29 Марта, 2014 в 02:43 пользователем dimmetrio

[bedjamen]

на 2 минуте видно индикационную лампу , как называется ?

Это ИН-13

[Гость dimmetrio]

спасибо .

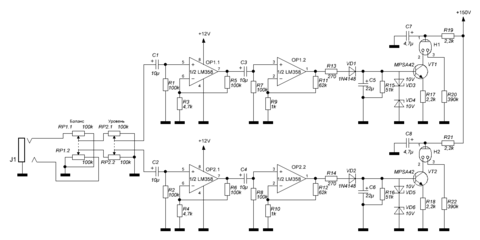

вот и схемку для себя подобрал не сложную
