Гость McMillan

Кроссовер в колонках Yamaha NS-BP300

Рекомендованные сообщения

Гость McMillan

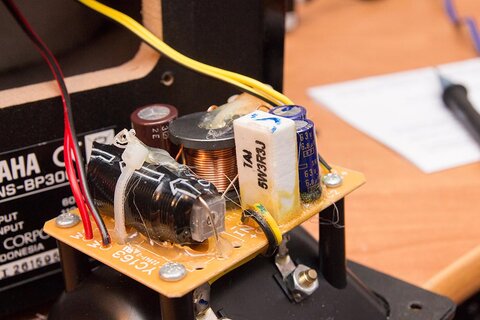

Здравствуйте! Имеются колонки Yamaha NS-BP300, двухполосные, судя по инструкции имеют кроссовер на 3kHz. Я решил снять заднюю крышку и посмотреть что же там за кросс:






Один из дросселей сделан на железных пластинах как в трансформаторах, второй дроссель на круглом феррите, а третий дроссель просто на квадратном пластиковом каркасе. Судя по всему кондёры фирмы Nippon Chemi, неполярные (снаружи никаких обозначений "минуса" нет).



Мне требуется узнать какая частота среза если перечситать в действительности, стоит ли выкинуть эту плату и спаять свою, или же оставить но модифицировать (детали тех же номиналов, но более качественные). Что посоветуете?

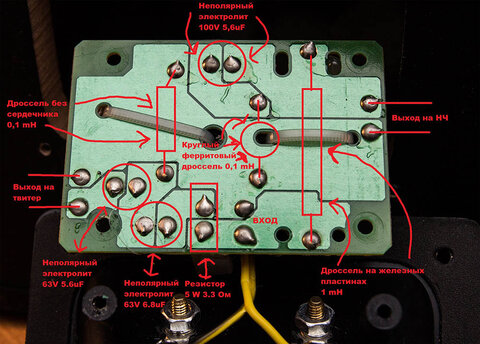

Ещё фото:





Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Единственное, что однозначно стоит заменить - электролитические конденсаторы на плёночные, желательно на полипропилен. Электролиты со временем высыхают и теряют емкость, у плёнки ресурс гораздо больше. Да и по искажениям плёнка имеет преимущество.

Катушки на сердечниках можно заменить на "воздушные", но тут надо смотреть схему кроссовера. В некоторых случаях это не даст (почти) никакой прибавки в качестве (например если катушка стоит в режекторном фильтре), в некоторых случаях прирост качества не оправдает затрат.

Полностью переделывать кроссовер - дело непростое. Нужны знания, измерительное оборудование, опыт и чутьё. И много свободного времени. На данном этапе я бы не советовал ввязываться в это. Хотя это соблазнительная идея: грамотно сконструированный кроссовер позволяет исправить некоторые недостатки в звучании динамиков и буквально дать им новую жизнь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость McMillan

Нуу идея замены электролитов на плёнку от Mundorf у меня возникла давно, но я всё сомневаюсь в компетенции остальных деталей)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Нуу идея замены электролитов на плёнку от Mundorf

Совершенно не оправдает затрат. Пленку можно и гораздо более дешевую К73-16 например. на портале есть статья про сравнительное исследование конденсаторов в фильтрах АС. Проведенное очень компетентными в акустике людьми.

https://datagor.ru/practice/diy-tech/498-o-...iltrakh-as.html

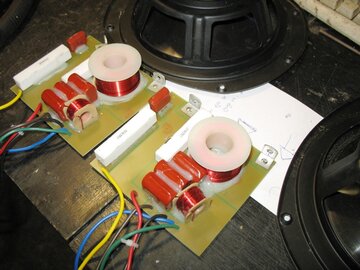

Вот для примера фильтры из акустики довольно известной английской фирмы Tannoy (студийные мониторы System 800). Конденсаторы обычные лавсановые (МКТ серии) наш аналог полный К73-11.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость McMillan

Ну а вообще, что можно сказать о данном фильтре в моих колонках?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кроме того, что сэкономили на конденсаторах, сказать в общем-то и нечего.

Чтобы узнать, хорошо он сконструирован или плохо, нужно измерять и слушать, а за вас никто этого не сделает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость olenevod

Как вариант, можно попробовать биампинг. ИМХО, дает больше эффекта, чем переделка фильтров. Если не понравится, вернуть родной или переделанный фильтр проблем не составит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Биампинг, кстати, не шибко проще. Всё равно фильтр нужно разрабатывать, и не менее тщательно, чем пассивный. Только детальки дешевле получаются, что компенсируется стоимостью дополнительных каналов усиления.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не указаны сопротивления головок.

Я, к примеру, измерил бы активное сопротивление катушки в 1,0 мГ на НЧ динамик. Довёл бы её сопротивление постоянному току до 5% от сопротивления НЧ головки. Индуктивность катушки настолько мала, что можно её и без сердечника изготовить. Только имеет ли смысл? Ну и конденсаторы на ВЧ головку поменял на наши К73-16 или К73-11. Такая ёмкость у этих конденсаторов имеется. Проводами не стал бы и заморачиваться.

Иногда замена электролитов в пассивном фильтре только портит звук. Как ни странно.
