Гость kelt

Ламповый усилитель для радиотехника s-70

Рекомендованные сообщения

Гость kelt

Приветствую всех! Итак, буду краток. Имею небольшой опыт сборки ламповых усилителей и предусилителей(гитарных). Собирал на 6п14п. Сейчас же возникло большое желание собрать ламповый усилитель для своих s-70. Посоветуйте, что раскачает их? Очень хочется 6с4с в se, ибо слышал и впечатлен. Но потянет ли? Приму любую критику и советы!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

S70 активная акустика у которой в усилительный тракт встроена ЭМОС насколько мне память не изменяет. Поэтому получается в небольшом объеме достичь малых искажений и хорошего уровня воспроизведения НЧ. С ламповым усилителем эта система работать не будет.



Для раскачки таких колонок потребуется двухтактный усилитель с мощностью порядка 10-20Вт на выходе. Или же мощный однотактный усилитель с мощностью тоже порядка 10 Вт.



Рекомендую посмотреть вот эти статьи:

https://datagor.ru/amplifiers/tubes/1208-im...p-na-gu-29.html

https://datagor.ru/amplifiers/tubes/2374-mo...l-na-gu-50.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kelt
S70 активная акустика у которой в усилительный тракт встроена ЭМОС насколько мне память не изменяет. Поэтому получается в небольшом объеме достичь малых искажений и хорошего уровня воспроизведения НЧ. С ламповым усилителем эта система работать не будет.



Благодарю за ответ. Родной усилитель выкидывать не планируется. Он жив и бодр. планирую переключение между родным и внешним усилителем делать.

пока рассматриваю именно такой вариант. Чуть менее желанный - приобретение или изготовление менее мощной акустики специально под усилитель...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
S70 активная акустика у которой в усилительный тракт встроена ЭМОС

Саша, а если ламповый с ЭМОС.... Такого, по моему, никто не делал.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да в принципе ничего сложного. Надо снять сигнал ЭМОС с датчика, усилить его и по отдельному экранированному кабелю пустить в усилитель в цепь ООС на усилитель.

Сигнал с датчика усиливать и фильтровать по частоте схемой на ОУ. Ставить внутри колонки лампы, силовой анодно-накальный трансформатор и т.п смысла не вижу.

В журналах Радио за 90 и за 81 (насколько помнится год) были схемы усилителей с ЭМОС и конструкции датчиков для доработки динамиков. У меня когда то были динамики 10ГД34 оборудованные такими датчиками. Делал я схему с ЭМОС. Басов в маленьком корпусе реально добавляет.

Но тогда наверное надо и усилитель делать специально под колонки с НЧ каналом (можно транзисторах/микросхемах) и с СЧ/ВЧ на лампах.

За счет каменного усилителя с ЭМОС на НЧ получим мощный бас, а за счет лампового пентодного однотакника на середину и высокие - будет приятная чистая детальная прорисовка сцены и передача голосов и акустических инструментов.

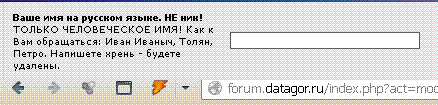

Кстати, kelt зайдите в свой профиль и заполните вот это поле. Обращаться по имени в нашем городе гораздо привычнее чем по кличке.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kelt

Александр, идея с разделением весьма интересна, стоит задуматься. Я, конечно, пока еще не столь искушен в построении УМЗЧ, потому буду рад любым другим советам и рекомендациям. В данное время произвожу плановый ремонт своих s-70, а именно, замену конденсаторов(электролитов), проклейку корпусов. Подумываю над удалением темброблока.



К вашему совету прислушался, личные данные поправил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно наверное даже сделать так:

Отдельный блок с фильтром который делит сигнал на НЧ и СЧ-ВЧ с раздельной регулировкой уровней сигналов на выходе.

В самой колонке сделать переключатель, который оставляет подключенным к штатному усилителю только НЧ динамик, а СЧ-ВЧ выводит на отдельный разъем на задней стенке.

Хочется - слушаем штатный встроенный усилитель во всем диапазоне.

Хочется оставляем на штатном усилителе с ЭМОС только НЧ динамик на который подаем сигнал с фильтра, а на СЧ-ВЧ даем звук с лампового усилителя.

Регулировка тембра сама собой получится на фильтре за счет регулировок уровня выходов НЧ и ВЧ сигналов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kelt

только сейчас думал о том, чтобы оставить родную схему работы НЧ динамика(усилитель и ЭМОС), а СЧ и ВЧ вывести через переключатель на лампы. Но опять же, на данный момент актуален вопрос о мощности лампового усилителя для этого дела...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

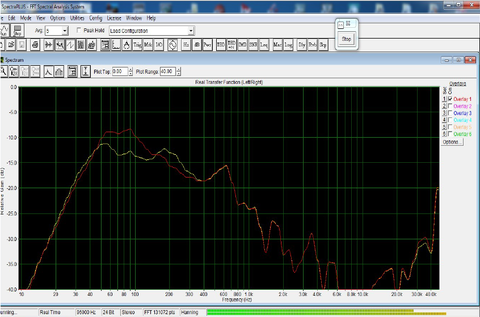

Вот какой у меня получился результат от введения ЭМОС


АЧХ снималась на розовом шуме непосредственно возле НЧ-динамика. Схема подачи сигнала ЭМОС из акустики S-70

Красный график-ЭМОС отключена, желтый-включена

Изменено пользователем al ex

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
