Гость wgmcc

усилитель на 6н1п

Рекомендованные сообщения

Гость wgmcc

Собрал такой вот прибор...

Немного не разобрался в маркировке номиналов на схеме (R2 и R8 )

Как я понял, 1,0 означает 1 ом, тогда вопрос № 2: что означает 0,1 возле переменника R1 на входе?

А суть вопроса вся в том, что слабоват выхлоп этого прибора. Нагрузка 32 Ома, Phillips SHP2500.



за неимением 470 μF электролита С2 поставил 220 μF. Неужто он причина недостаточной мощности?

Питание трансформатор ТАН 12, запаралелил обмотки с одинаковым напряжением, а потом соединил эти две группы последовательно. Под нагрузкой напруга около 360 В


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обычная схема с каскодным повторителем на выходе.

не может быть в ней 1 ома.

более похоже на то что:

R1 - 100k (0.1M)

R2 - 1 Мом

R7 - 1 Мом

так более на правду похоже. хотя R2 по моему великоват.





Добавлено после раздумий:

А суть вопроса вся в том, что слабоват выхлоп этого прибора. Нагрузка 32 Ома, Phillips SHP2500.

за неимением 470 μF электролита С2 поставил 220 μF. Неужто он причина недостаточной мощности?



причина недостаточной мощности в лампе. слабовата она для низкоомных наушников.

либо нужны высокоомные наушники, либо лампу хотя бы 6н6п

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wgmcc

спасибо, перепаяю, попробую, отпишусь

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Питание трансформатор ТАН 12, запаралелил обмотки с одинаковым напряжением, а потом соединил эти две группы последовательно. Под нагрузкой напруга около 360 В



если не ошибаюсь, то у ТАН12 ток каждой анодной обмотки порядка 120 мА. в этом случае параллелить нет никакого смысла. тока обмотки, даже не в параллельном виде, хватит на несколько таких усилителей. лучше сделать отдельное питание для каждого канала. более полезно для звука. если конечно решится вопрос с низкой громкостью.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Просто слабая лампа. _https://www.istok2.com/data/550/ Ток покоя 7.5мА при такой нагрузке позволяет выдать менее 1мВт.

Сюда или лампу помощнее надо, например 6Н6П (с пересчетом номиналов), или транзисторный повторитель. Посмотрите в этом разделе https://datagor.ru/amplifiers/gybrides/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Небольшое дополнение.

схема применена в не без известном усилителе Ланч-бокс.

там для низкоомной нагрузки есть тумблерочек, который подключает Низкоомные уши через дополнительный резистор (порядка 200 Ом). точно помню.

и будет работать именно в этой схеме лампа 6н6п на выходе я не знаю.





Добавлено после раздумий:

несколько статей на портале по поводу ушного усилителя на лампах:



схема та же лампы другие:

https://datagor.ru/amplifiers/tubes/221-rea...naushnikov.html





или по схеме SRPP на 6н6п

https://datagor.ru/amplifiers/tubes/2176-sr...-pod-rukoy.html

еще одна:

https://datagor.ru/amplifiers/tubes/108-str...naushnikov.html



есть и другие конструкции.



Удачи!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wgmcc

перепаял резисторы. зазвучало огогошеньки. регулятор громкости на 9 часах дает достаточно мощи на 32 ома, больше - искажения появляются. как я понимаю, это изза малого сопротивления ушей.

за другие схемки благодарочка!)

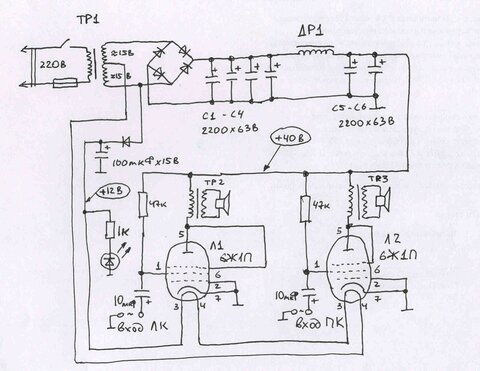

уже есть отлично звучащий на 6ж1п схемка ниже.

кроме того собирал малыша по схеме некоего igroman a. пока не звучит, с питанием пока туго.



Добавлено после раздумий:

схема работает на ура. если интересно, завтра залью фото этих творений.)


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wgmcc

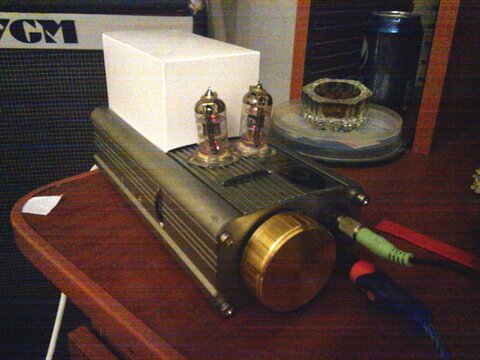

Вот сам прибор на 6н1п. на борту коммутатор входов 4 канала, и два стрелочных индикатора(пока не подключены, платку вытравить надо)





Добавлено после раздумий:

:smile:



Добавлено после раздумий:

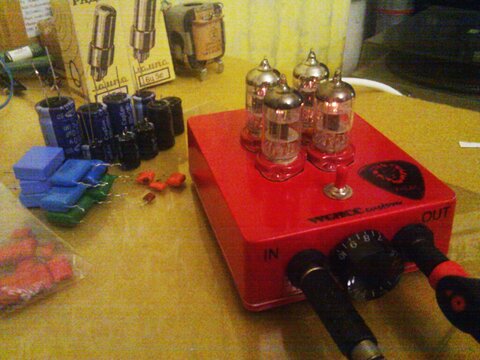

вот прибор на 6ж1п по схеме выше



Добавлено после раздумий:

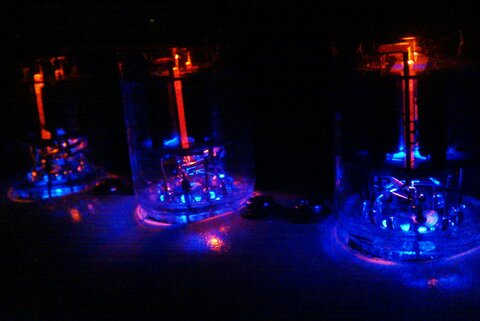

последнее фото - 4 лампы 6ж1п в триодном фключении)





Изменено пользователем wgmcc

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
вот прибор на 6ж1п по схеме выше

wgmcc, можете подсказать данные выходного трансформатора на 6Ж1П?

Неужели такого каскада хватает для работы на динамики, или он всё таки работает на наушники?

И последнее. Как у данного усилителя с басами?

Изменено пользователем Vovan bk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wgmcc
wgmcc, можете подсказать данные выходного трансформатора на 6Ж1П?

Неужели такого каскада хватает для работы на динамики, или он всё таки работает на наушники?

И последнее. Как у данного усилителя с басами?

Играет на наушники отлично.

трансформаторы не мотал, использовал твк 110 л2.

читал что для увеличения басов на них нужно убрать каркас между котушкой и железом, заменив его более тонким диэлектриком, но я этого не делал.

Басов есть достаточно. Они открылись не сразу, несколько дней играл, и появились.
