MC34063 Грееться

[Гость 2UnLimiTeDD]

И откуда же могут взяться нужные вам 180 вольт если не из катушки индуктивности? А она то как раз подключена к коллектору ключевого транзистора микросхемы.



Добавлено после раздумий:



40 вольт, это гарантированное напряжение. Но оказалось что ваш экземпляр выдерживает 70.



Все, теперь понял... тогда внешний ключ должен помочь, с отводом на первую ногу от первых нескольких витков дросселя?

Изменено 29 Января, 2014 в 16:41 пользователем 2UnLimiTeDD

[Chugunov]

А теперь посмотрите внимательно на схему...

Опять же таки, это про питание... (если я правильно понимаю даташит и принцип работы преобразователя)

Вера в ЧУДО неистребима. Ну хочется из маленькой фитюльки получить всего много и бесплатно.

Совет посмотреть внимательно - хороший совет, но начинать надо С СЕБЯ и только потом указывать другим.

Откуда взялась цифра 1,5А? К чему она относится? Вот и разберись.

Энергия для преобразования должна где-то (может в катушке?) запасаться? Годится любая фитюличная катушечка, на любом сердечнике и без оного?

Где расчеты по катушке? Насыщается она или нет? Как узнать? На чем она намотана? На какой частоте будет работать? Катушка здесь одна из главных деталей - надо, чтобы она запасала и отдавала всю нужную энергию и чтобы насыщения не было, и чтобы потерь было поменьше...

А то, что при таком преобразовании КПД далеко от 100%?

И в этом надо разобраться...

Сказав об интернет-калькуляторе, необходимо и ссылку на него дать... ЛенЬ? Тяжело?

Так, что прости, друг 2UnLimiTeDD, но работу преобразователя ты не понимаешь.

Можно даже не слишком хорошо разбираться в законах физики, но иметь простой здравый смысл, чтобы понять, что данная конфигурация не подходит.

Кстати, о конфигурации, НАДО ПРИВЕСТИ ВСЮ РЕАЛЬНУЮ СХЕМУ с указанием НА НЕЙ всех типов деталей и их номиналов, а не огрызок из datasheet, дескать, "разбирайтесь сами".

Это НЕУВАЖЕНИЕ к форуму, разбираться в чужих огрызках никому не хочется.

Кстати, надо привести и параметры блока, который должен питать эту конструкцию.

Не хочу показаться нескромным, но я написал здесь статью про испытания пригодности сердечников катушек для подобных преобразователей. Вряд ли захочется делать такое устройство, но хоть посмотреть-то можно.

От бессистемных вопросов "а разве?" проку мало, информации по этой хорошей микросхеме достаточно, надо только посидеть и разобраться самому. И у каждой микросхемы есть область оптимального применения, выходить за неё не следует. Здесь же, как минимум, напрашивается внешний ключ с подходящей катушкой, а может и более подходящая микросхема.

Возможно(??) будет лучше трансформаторный преобразователь - КПД трансформаторов обычно высок, особенно в случае когда надо повысить напряжение раз в 10.

[sstvov]

Все, теперь понял... тогда внешний ключ должен помочь?

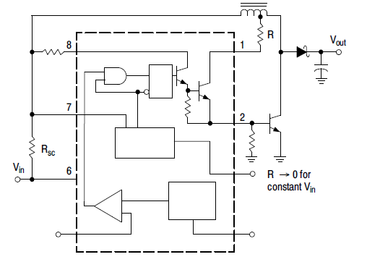

Вот такой вариант по идее может решить проблему.

Обязательно ли нужно подключать коллектор микросхемного ключа к отводу катушки, не знаю, быть может и к источнику питания можно.

[Гость 2UnLimiTeDD]

Вот такой вариант по идее может решить проблему.

Обязательно ли нужно подключать коллектор микросхемного ключа к отводу катушки, не знаю, быть может и к источнику питания можно.



именно про него и говорил, сейчас пробую переделать на такой, но не отвод от катушки, а именно к питанию и на мосфете

[logvoleg]

В даташите есть более интересная схема на внешнем полевике и выходном трансформаторе. По идее, при грамотно посчитанном трансе и подобранном полевике, можно снять со схемы черта лысого. Но вот надо ли...

[Datagor]

Ребяты, кому интересно - см. в архиве шикарный аппноут an920_d, объясняющий всё.

Как обычно по английски. Есть все примеры применений с рассчетами.



MC34063_an920_d.7z

[Гость 2UnLimiTeDD]

Всем Спасибо, заработал как надо!

Повесил внешний ключ на мосфете, а на первую ногу завел питание. Все хорошо работает и ничего не греется.

Изменено 29 Января, 2014 в 17:44 пользователем 2UnLimiTeDD

[logvoleg]

Всем Спасибо, заработал как надо!

Повесил внешний ключ на мосфете, а на первую ногу завел питание. Все хорошо работает и ничего не греется.

Простите великодушно! Покажите фото действующего БП. Реально этого БП, на нагрузках.

Я, иногда, верю в чудеса, но реалист по жизни.

Ну не могу Я поверить в работоспособность Вашего варианта.

[Гость 2UnLimiTeDD]

Простите великодушно! Покажите фото действующего БП. Реально этого БП, на нагрузках.

Я, иногда, верю в чудеса, но реалист по жизни.

Ну не могу Я поверить в работоспособность Вашего варианта.



как только подключу реальную нагрузку(лампу) покажу, пока что резистор, что бы не в холостую...

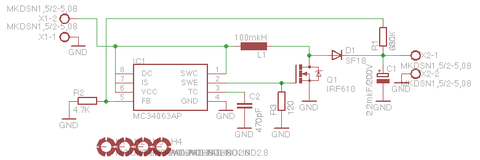

Кстати, еще погуглил и нашел почти такой же пример на сайте easyelectronics, вот их схема:

У меня только номиналы другие и ключ тоже...

Изменено 30 Января, 2014 в 20:07 пользователем 2UnLimiTeDD

[Datagor]

Всем Спасибо, заработал как надо!

Повесил внешний ключ на мосфете, а на первую ногу завел питание. Все хорошо работает и ничего не греется.

Т.е. вы получили 180 В из 20 В при токе нагрузки 50 мА?

Если так, может быть вы уже наконец покажите нам ВАШУ РЕАЛЬНУЮ СХЕМУ со всеми номиналами/мощностями/названиями/типами?



А может у вас получится и 250...300 из 12? Удобное анодное... :smile:

[stslam]

Схема небезнадежна.

Если погуглить - можно "нарыть" схемку с 6 вольт на 90Vx11mA

_https://www.zenithtrans-oceanic.portabletubes.co.uk/hans.htm

Думаю, можно и на большее "раскачать".

[Гость 2UnLimiTeDD]

Т.е. вы получили 180 В из 20 В при токе нагрузки 50 мА?

Если так, может быть вы уже наконец покажите нам ВАШУ РЕАЛЬНУЮ СХЕМУ со всеми номиналами/мощностями/названиями/типами?



А может у вас получится и 250...300 из 12? Удобное анодное... :smile:



Скоро покажу в зборе, так как переделываю (упрощаю) и вешаю меньший транзистор (сейчас irfp250 (жалко))...

Анодное можно делать, хотя я не знаю как у него со стабильностью, в сети пишут, что напряжение немного плавает... Я хочу вешать одну 6н1п... (50ма указано как максимум)

А получить 250-300 на ней можно и из 12, на схеме выше показано 180 из 12... Хотя для больших токов и напряжений,, мне кажется логично попробовать трансформаторный выход...





Схема небезнадежна.

Если погуглить - можно "нарыть" схемку с 6 вольт на 90Vx11mA

_https://www.zenithtrans-oceanic.portabletubes.co.uk/hans.htm

Думаю, можно и на большее "раскачать".



в оригинальном исполнении ограничением является напряжение и ток ключа, с внешним все ограничивается только его параметрами...
