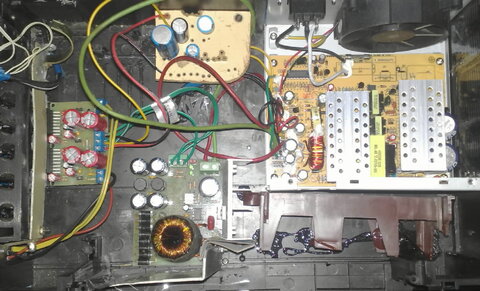

Гость doriangrey7 Опубликовано 4 Декабря, 2013 в 20:09 Жалоба Поделиться Опубликовано 4 Декабря, 2013 в 20:09 Всем доброй ночи. У меня вот такая проблема- собрал я стерео усилитель на 2-х tda7294 и подключил через двуполярный преобразователь к компьютерному блоку питания. Работало все хорошо, пока не собрал все это в одном корпусе. Блок питания при включении сразу вырубился. Убрал конденсаторы (по 1000 μF с каждого плеча) и включился. Как поднять или обойти защиту по току блока питания? И вот еще- раньше длинна провода от блока к преобразователю была 1.5 м сечения 0.6, сейчас 15 см сечения 2. Ссылка на комментарий Поделиться на другие сайты Поделиться
Yamazaki Опубликовано 4 Декабря, 2013 в 20:36 Жалоба Поделиться Опубликовано 4 Декабря, 2013 в 20:36 Похоже, длинные провода демпфировали бросок тока при включении... Можно простой софтстарт сделать на мощном реле и резисторах. Добавлено после раздумий: Защиту по току трогать не стоит, она ведь и в самом деле защищает БП. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость doriangrey7 Опубликовано 4 Декабря, 2013 в 21:09 Жалоба Поделиться Опубликовано 4 Декабря, 2013 в 21:09 Похоже, длинные провода демпфировали бросок тока при включении... Можно простой софтстарт сделать на мощном реле и резисторах. Софт старт для блока питания или преобразователя? Ссылка на комментарий Поделиться на другие сайты Поделиться
Lexter Опубликовано 4 Декабря, 2013 в 21:41 Жалоба Поделиться Опубликовано 4 Декабря, 2013 в 21:41 ... подключил через двуполярный преобразователь... Вот в нём я бы и сделал ограничение тока заряда конденсаторов (входного тока). Схему можно посмотреть? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость doriangrey7 Опубликовано 5 Декабря, 2013 в 04:32 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 04:32 Вот в нём я бы и сделал ограничение тока заряда конденсаторов (входного тока). Схему можно посмотреть? R1-10K, R2-620, R3-330, R4-12K, R5,R6-3R6, R7,R8-3K, C1-4700/16V, C2-10/16V, C3-1n, C4-10n/400v, c5-c8-1000/50v, c9,c10-100n, DA1-4N25, DA2-IR2153, VT1,VT2-IRL2203N, VD1-VD8-SR510, L1,L2-3,3mkH,5A Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость athlonclub Опубликовано 5 Декабря, 2013 в 18:14 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 18:14 R1-10K, R2-620, R3-330, R4-12K, R5,R6-3R6, R7,R8-3K, C1-4700/16V, C2-10/16V, C3-1n, C4-10n/400v, c5-c8-1000/50v, c9,c10-100n, DA1-4N25, DA2-IR2153, VT1,VT2-IRL2203N, VD1-VD8-SR510, L1,L2-3,3mkH,5A Я прошу прощения, схема преобразователя есть с данными транса ? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость doriangrey7 Опубликовано 5 Декабря, 2013 в 18:24 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 18:24 Я прошу прощения, схема преобразователя есть с данными транса ? T1-кольцо EPSOC, R29,5/19/20 N87 (2 шт. сложенных одно над другим) обмотка 1-2, 2-3: по 4 вит ПЭВ-2ф 0,8/4 (в 4 провода), обмотка 4-5, 5-6: по 9 вит ПЭВ-2ф 0,8/2 (в 2 провода) Ссылка на комментарий Поделиться на другие сайты Поделиться
if33 Опубликовано 5 Декабря, 2013 в 19:28 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 19:28 Я рекомендую убрать конденсаторы C5 и C7. Это значительно облегчит работу преобразователя, так как индуктивности начнут выполнять свои функции (убирать выбросы на фронтах) , а емкости C6 и C8 можно увеличить. Пусковой ток при этом должен уменьшиться. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость doriangrey7 Опубликовано 5 Декабря, 2013 в 19:52 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 19:52 Я рекомендую убрать конденсаторы C5 и C7. А может их просто переместить после дроселя L1 и L2? А взамен поставить 470. Ссылка на комментарий Поделиться на другие сайты Поделиться
if33 Опубликовано 5 Декабря, 2013 в 20:04 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 20:04 Главное условие - после диодов должен идти только дроссель, который убирает "пички", образующиеся при преобразовании. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость doriangrey7 Опубликовано 5 Декабря, 2013 в 20:21 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 20:21 Главное условие - после диодов должен идти только дроссель, который убирает "пички", образующиеся при преобразовании. Завтра сделаю и отпишусь. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость athlonclub Опубликовано 5 Декабря, 2013 в 23:03 Жалоба Поделиться Опубликовано 5 Декабря, 2013 в 23:03 T1-кольцо EPSOC, R29,5/19/20 N87 (2 шт. сложенных одно над другим) обмотка 1-2, 2-3: по 4 вит ПЭВ-2ф 0,8/4 (в 4 провода), обмотка 4-5, 5-6: по 9 вит ПЭВ-2ф 0,8/2 (в 2 провода) Спасибо. Ссылка на комментарий Поделиться на другие сайты Поделиться
