Усилитель на LM1876 для ААС

Рекомендованные сообщения

Гость mskip

Хочу сделать активную акустическую систему с ПДУ и индикацией громкости на "семисегментниках"

С выбором оконечного усилителя уже определился - LM1876, регулятор громкости выполнен на TDA7309

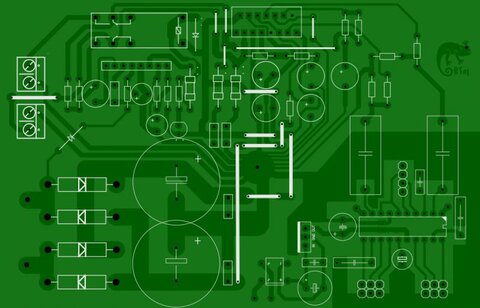

Возникла проблема с созданием правильной печатной платы - корпус АС имеет свои размеры и втиснуть большую плату (и даже не одну ) может не получиться

Нашел на каком то китайском форуме схему полного усилителя на LM1876/LM4766 ... "слизал, обрезал и пришил"

Плата пока без номиналов






lm4766_new.zip



Есть ли грубые ошибки и как можно оптимизировать плату ?

Изменено пользователем mskip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mskip

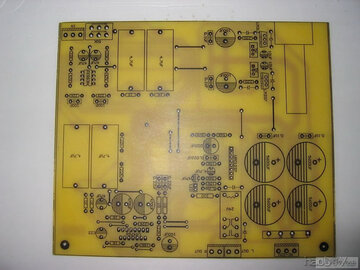

извиняюсь ...схемы вообще нету - было только это

post-799-1384261374_thumb.jpg post-799-1384261391_thumb.jpg post-799-1384261367_thumb.png

Изменено пользователем mskip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конденсаторы на 0,1μF возле самых больших электролитов нужно переставить как можно ближе к выводам микросхемы LM4766. Только тогда от них будет толк.

Чуть ниже LM4766 на вашей плате перепутана полярность одного электролита. чуть ниже него есть перемычка, она не нужна, поскольку есть другая чуть ниже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mskip

конденсатор может быть, в процессе переноса платы просто ставил элементы и не сильно соблюдал полярность (как номиналы проставлю, поверну )

по перемычкам - а почему автор дублирует ? может не спроста

Изменено пользователем mskip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
по перемычкам - а почему у автора дублирует ? может не спроста

Можно и оставить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость mskip

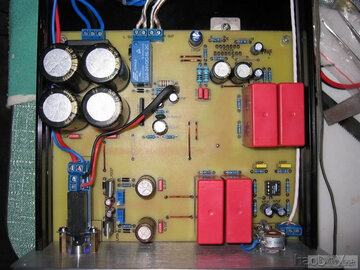

еще одну версию платы нашел, как раз та что на фото готового изделия




Изменено пользователем mskip

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
